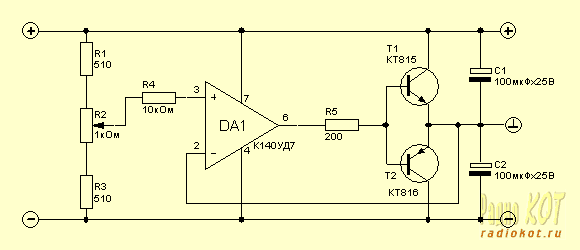

Надеюсь, никто не будет оспаривать частую необходимость двухполярного питания? А также частую невозможность получить его стандартными средствами, типа трансформатора с выводом от середины обмотки? Делитель из резисторов? Да, можно, только вот в этом случае никто не гарантирует вам симметричности напряжений в плечах, а соответственно и симметричности выходного сигнала, если речь идет об усилителе с двухполярным питанием. Так что смотрим на схему и вникаем.

Максимальное входное напряжение для этой схемы составляет 30 вольт. Таким образом, на выходе, мы получаем +/-15 вольт.
Ток нагрузки — 1А.

Принцип действия преобразователя похож на работу компенсационного стабилизатора напряжения. Микросхема DA1 сравнивает образцовое напряжение, подаваемое на неинвертирующий вход с резистивного делителя R1-R3 с напряжением, поступающим на инвертирующий вход с выхода устройства. В соответствии с этим корректируется выходной сигнал, регулирующий отпирание/запирание выходных транзисторов. Максимальное напряжение ограничено только напряжением питания операционного усилителя. А выходной ток — установленными выходными транзисторами. Такая вот полезная штука.

Источник: www.radiokot.ru

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Микросхема	К140УД7	1
Т1	Биполярный транзистор	КТ815А	1
Т2	Биполярный транзистор	КТ816А	1
С1, С2	Электролитический конденсатор	100 мкФ 25 В	2
R1, R3	Резистор	510 Ом	2
R2	Переменный резистор	1 кОм	1
R4	Резистор	10 кОм	1
R5	Резистор	200 Ом	1
