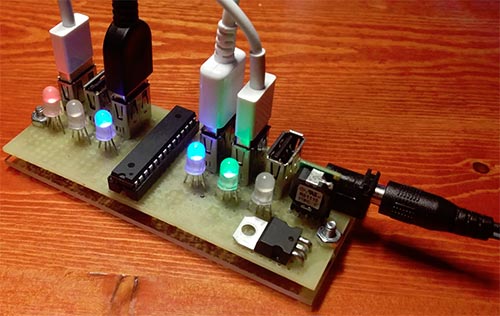

Толчком к созданию данного устройства послужило то обстоятельство, что в один день у меня не нашлось свободных розеток для зарядки моих гаджетов. Это простое зарядное устройство для USB-гаджетов с токовым монитором на каждом из шести портов. Ток ЗУ индицируется при помощи полноцветных RGB-светодиодов. Голубой цвет означает слабую зарядку и ток до 250 мА, зеленый — от 250 мА до 750 мА, красный — более 750 мА, а фиолетовый ток выше 1.5А (для планшетов). Схема включает в себя микроконтроллер ATmega328P, токовый датчик INA169 и 10А DC-DC преобразователь OKR-T10-W12 (описание).

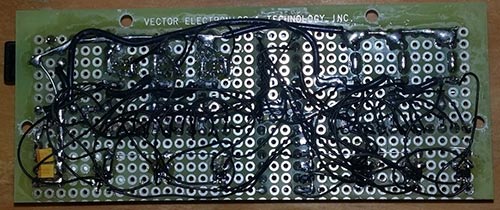

Конструкция собрана на маетной плате. Используются как выводные, так и SMD-компоненты.

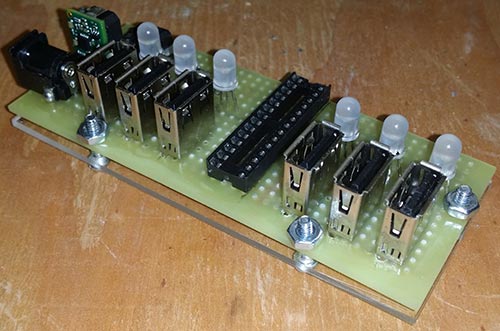

Питается устройство от сетевого адаптера с напряжением от 4.5 до 12 Вольт. DC/DC преобразователь задействован для увеличения эффективности. Т.о. 4А сетевой адаптер может зарядный ток в общей сложности до 8А. Снизу платы я закрепил акриловое стекло. На USB-пинах D+ and D- установлены соответствующие резисторы для зарядки Apple-устройств (также совместимо с Samsung, Sony и др. брендами).
Т.к. этот проект я сделал за один день и из тех компонентов, что у меня были под рукой, то я не стал в нем реализовывать такие дополнительные функции как защита от смены полярности, входной предохранитель, LED-диммирование и т.д.
При прошивке контроллера все фьюз биты оставляем по умолчанию — как в даташите.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| IC1 | Линейный регулятор | LD1117V33 | 1 | ||||
| IC2 | DC/DC импульсный конвертер | OKR-T/10-W12 | 1 | ||||
| IC3 | МК AVR 8-бит | ATmega328P | 1 | ATmega8, ATmega48, ATmega88, ATmega168 без суффиксов или с P, A или PA | |||
| C1 | Электролитический конденсатор | 10мкФ (не менее 20В) | 1 | ||||
| C2 | Электролитический конденсатор | 4.7 мкФ | 1 | ||||
| C3-C6 | Конденсатор | 0.1 мкФ | 3 | ||||
| R-TRIM | Подстроечный резистор | 261 Ом | 1 | Для Vout=5V | |||
| На каждый USB-выход (6шт) | |||||||
| Токовый контроллер | INA169 | 1 | |||||
| Конденсатор | 0.1 мкФ | 1 | |||||
| Резистор | 49.9 кОм | 2 | |||||
| Резистор | 43.2 кОм | 1 | |||||
| Резистор | 75 кОм | 1 | |||||
| Резистор | 1 кОм | 1 | |||||
| R-SENSE | Резистор | 0.1 Ом | 1 | Точность: ±1% | |||
| R-LOAD | Резистор | 10 кОм | 1 | Точность: ±1% | |||
| RGB-Светодиод | 1 | ||||||
| USB-разъем | 1 | ||||||
