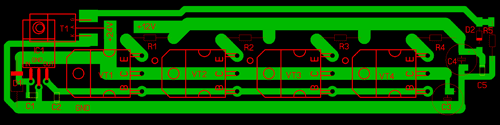

Преобразователь напряжения предназначен для питания оборудования с питанием 12 вольт от автомобильной бортовой сети 24 вольта. Собран преобразователь на одностороннем фольгированном гетинаксе, c монтажом деталей с обоих сторон. Плата крепится тремя винтами к радиатору охлаждения.
Схема имеет защиту от переполюсовки и превышения выходного напряжения. Транзисторы VT1-4 и стабилизатор IC1, расположены со стороны радиатора, а остальные детали расположены на другой стороне платы. Транзисторы должны быть изолированы от корпуса радиатора слюдяной прокладкой. Радиатор можно выбрать на сайте Чип и Дип, а мною был использован радиатор Си-Бишного усилителя мощности EA-150. Плата прижимается к радиатору тремя винтами, обеспечивая лучшую теплоотдачу транзисторов. Предохранитель F1 установлен на проводе. Поэтому на плате его нет.
Правильно собранное устройство начинает работать сразу. Однако, если вы собираетесь изменить максимальное напряжение защиты, вам надо будет заменить стабилитрон D2 и подбирать R6. С деталями приведёнными на схеме, защита срабатывает при превышении выходного напряжения 15 вольт.
При систематизации неисправностей магнитол и радиостанций, была выявлена недоработка в заводском преобразователе типа «Сонар», имеющем подобную схему. Этот преобразователь не имеет защиты от переполюсовки и превышения выходного напряжения. Из-за их отсутствия часто выходят из строя потребители. Транзисторы КТ819, применяемые в схеме перегреваются.
Всё это было учтено в выше приведённой схеме.
Преобразователь был установлен на грузовой автомобиль MAN, 2 года назад. От него питаются магнитола, радиостанция и трекер. Нареканий за время эксплуатации не было.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Линейный регулятор | LM7815 | 1 | |||
| VT1-VT4 | Биполярный транзистор | TIP142 | 4 | |||
| T1 | Тиристор | BT151-500C | 1 | |||
| D1 | Выпрямительный диод | 1N5400 | 1 | |||
| D2 | Стабилитрон | 1N4744A | 1 | |||
| С1, С2, С5 | Конденсатор | 0.1 мкФ | 3 | |||
| С3 | Электролитический конденсатор | 100 мкФ 35 В | 1 | |||
| С4 | Электролитический конденсатор | 220 мкФ 25 В | 1 | |||
| R1-R4 | Резистор | 0.1 Ом | 4 | |||
| R5 | Резистор | 470 Ом | 1 | |||
| R6 | Резистор | 10 кОм | 1 | |||
| F1 | Предохранитель | 12 А | 1 | |||
