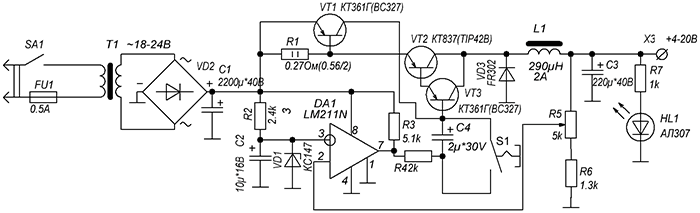

Предлагаемая схема блока питания имеет регулируемый импульсный стабилизатор напряжения, что выгодно отличает ее от подобных схем с непрерывными стабилизаторами. Достоинствами схемы являются высокий КПД, отсутствие необходимости использовать громоздкий радиатор силового транзистора. При этом, сложность схемы находится примерно на уровне непрерывного стабилизатора.
Единственной сложностью при сборке для многих начинающих радиолюбителей станет изготовление дросселя L1. Для него используется броневой ферритовый сердечник TP4A-RM12, с немагнитным зазором 0,5 мм, выполненным путем подкладывания между половинами сердечника картонной прокладки. Катушка имеет 30 витков эмалированного провода диаметром 0,5 мм. Можно использовать фабричный дроссель с индуктивностью 200-300 мкГн и допустимым током до 2-х ампер. Сетевой трансформатор — стандартный, фабричный, мощностью от 25 Вт и выходным напряжением 18-24В.
На транзисторе VT1 выполнена схема ограничения выходного тока. При указанном номинале резистора R1 ограничение — 2А. Кнопка S1 служит для запуска стабилизатора после срыва колебаний автогенератора в случае короткого замыкания на выходе.
В схеме использована распространенная микросхема компаратора LM211. Подойдут так же компараторы LM111, LM311. В качестве резистора R1 можно использовать два параллельно соединенных резистора по 0,56 Ом, если не удастся найти довольно редкий (в наших краях) номинал 0,27 Ом.

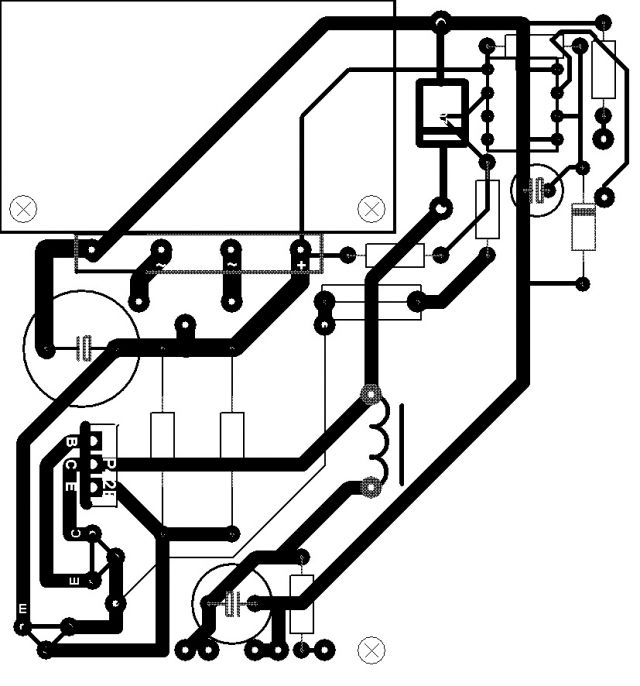

Разводка печатной платы выполнена в программе Sprint-Layout. Плата имеет размеры 70*75 мм. Диодный мост и силовой транзистор оснащены минимальными радиаторами.
Правильно собранная схема в наладке не нуждается.

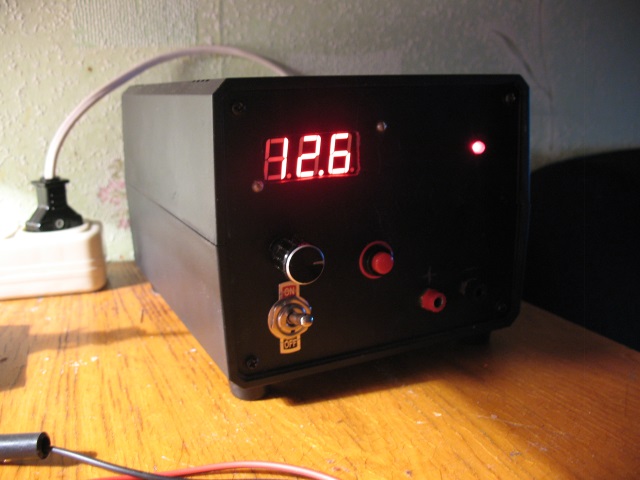

Остается поместить ее в подходящий корпус. По желанию, устройство можно дополнить стрелочным или цифровым вольтметром, амперметром. Я использовал готовый фабричный модуль цифрового вольтметра.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Компаратор | LM211 | 1 | LM311 | ||
| VT1, VT3 | Биполярный транзистор | КТ361Г | 2 | BC327 | ||
| VT2 | Биполярный транзистор | КТ837В | 1 | TIP42B | ||
| VD1 | Стабилитрон | КС147А | 1 | |||
| VD2 | Выпрямительный диод | KBU6G | 1 | |||
| VD3 | Выпрямительный диод | FR302 | 1 | |||
| C1 | Конденсатор электролитический | 2200мкФ*40В | 1 | |||
| C2 | Конденсатор электролитический | 10мкФ*16В | 1 | |||
| C3 | Конденсатор электролитический | 220мкФ*40В | 1 | |||
| R1 | Резистор | 0.27 Ом | 1 | 2Вт | ||
| R2 | Резистор | 2.4 кОм | 1 | |||
| R3 | Резистор | 5.1 кОм | 1 | |||
| R4 | Резистор | 2 кОм | 1 | |||
| R5 | Переменный резистор | 5 кОм | 1 | |||
| R6 | Резистор | 1.3 кОм | 1 | |||
| R7 | Резистор | 1 кОм | 1 | |||
| S1 | Кнопка | 1 | ||||
| HL1 | Светодиод | АЛ307А | 1 | |||
| L1 | Дроссель | 290мкГн 2А | 1 | |||
| T1 | Трансформатор сетевой | 18В 25Вт | 1 | |||
| SA1 | Тумблер | 220В 1А | 1 | |||
| FU1 | Вставка плавкая | 0.5А | 1 | |||
