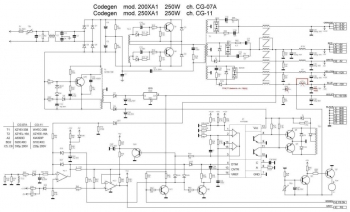

Валялся у меня в гараже оставшийся от апгрейда чудный блок питания Codegen 250 Вт ATX. И решил я найти ему применение. Первым делом пришлось немного доработать сам блок питания. Доработки указаны на принципиальной схеме БП красным цветом:
Как видно, диоды выпрямителя -12В заменены на более мощные (FR602 вместо FR102). Диоды должны быть обязательно быстродействующими. Дроссель фильтра -12В заменен перемычкой, на месте перемычки Р20 в моем случае стоял диод FR102, его пришлось удалить и восстановить перемычку Р20. Еще увеличена емкость выходного конденсатора по напряжению -12В с 500 до 1000 мкФ. Удалены лишние провода, оставлены по паре с выходов +12В (желтый цвет), 0В (черный цвет) и один провод -12В (синий), к последнему добавил еще один проводник для увеличения нагрузочной способности. Также оставлена пара черный-зеленый проводник для включения БП. Из соображений безопасности корпус БП отсоединен от шины 0В путем перерезания дорожек на плате. На этом доработка БП завершена, получился мощный импульсный источник +/-12В, или 24В в сумме. Если верить шильдику на БП — выходной ток до 9А. Для запуска БП необходимо соединить черный и зеленый проводники.

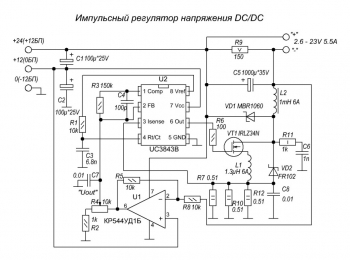

Теперь дело за регулятором напряжения:
Регулятор реализован на распространенной микросхеме ШИМ контроллера токового режима (current mode PWM controller) UC3843B. Стоимость микросхемы в районе 0,3 USD. Регулировка выходного напряжения осуществляется посредством переменного резистора R4. Резисторами R7, R10, R12 определяется ограничение выходного тока. Регулятор запирается при достижении напряжения на них 1В. С указанными номиналами ограничение по току 1В/(0,51Ом/3)=5,8А. В моем случае общее сопротивление 0,17 Ом, общая мощность 6 Вт. Можно применить другую комбинацию, учитывая требуемое ограничение по току и мощность. Данные резисторы должны быть обязательно безиндуктивными. Проволочные резисторы на данную позицию не годятся. Дроссель L2 имеет индуктивность 1000 мкГн, ток до 6А. В моем случае в качестве сердечника взят сердечник от трансформатора блока питания телевизоров 3УСЦТ. Обмотка имеет 70 витков эмалированного провода диаметром 1 мм., штатный зазор увеличен путем подкладывания между половинками сердечника по бокам прокладок из картона толщиной 0,25 мм. Дроссель L1 — бескаркасная катушка диаметром 20 мм, длина намотки 12 мм, 8 витков эмалированного медного провода диаметром 1,2 мм. Для жесткости катушку обмотал матерчатой изолентой. Операционный усилитель U1 служит для инверсии фазы напряжения обратной связи, особых требований к нему нет, так что подойдет любой ОУ общего применения. Диод VD1 и транзистор VT1 оснащены минимальными радиаторами.

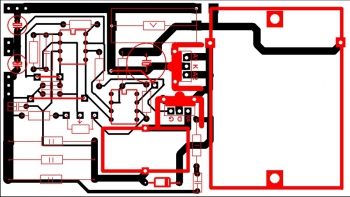

Разводка платы (вид со стороны элементов, размер 104*59 мм):

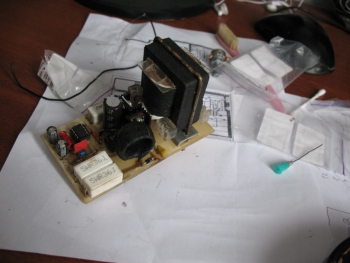

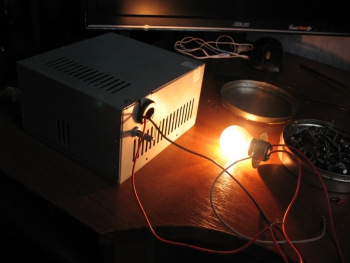

Внешний вид:
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | Операционный усилитель | КР544УД1Б | 1 | |||
| U2 | ШИМ контроллер | UC3843 | 1 | |||
| VT1 | MOSFET-транзистор | IRLZ34N | 1 | радиатор | ||
| VD1 | Диод Шоттки | MBR1060 | 1 | радиатор | ||
| VD2 | Выпрямительный диод | FR102 | 1 | |||
| C1, C2 | Электролитический конденсатор | 100 мкФ*25В | 2 | |||
| C3 | Конденсатор | 6800пФ*25В | 1 | |||
| C4 | Конденсатор | 100пФ*25В | 1 | |||
| C5 | Электролитический конденсатор | 1000мкФ*35В | 1 | |||
| C6 | Конденсатор | 1000пФ*25В | 1 | |||
| C7, C8 | Конденсатор | 0.01мкФ*25В | 2 | |||
| R1, R5, R8 | Резистор | 10 кОм | 3 | |||
| R2 | Резистор | 1 кОм | 1 | |||
| R3 | Резистор | 150 кОм | 1 | |||
| R4 | Переменный резистор | 10 кОм | 1 | |||
| R6 | Резистор | 100 Ом | 1 | |||
| R7, R10, R12 | Резистор | 0.51 Ом | 3 | 2 Вт, безиндукт | ||
| L1 | Катушка индуктивности | 1.3мкГн*6А | 1 | |||
| L2 | Катушка индуктивности | 1000мкГн*6А | 1 | |||
