Схема запуска от низковольтных источников

В качестве схемы запуска от низковольтных источников и питания низкопотребляющих логических элементов можно использовать микросхему ME2108, которая представляет собой микросхему повышающего импульсного преобразователя с частотно-импульсной модуляцией (Pulse Frequency Modulation (PFM )). Согласно имеющейся документации, выходное напряжение микросхемы находится в диапазоне от 2 до 7 В и задаётся с шагом 100 мВ. Максимальная частота преобразования 180 КГц. Микросхема требует минимум внешних компонентов (входные и выходные конденсаторы, индуктивность, диод). Запуск микросхемы возможен при 0,9 В.



Схема электрическая принципиальная схемы запуска от низковольтных источников

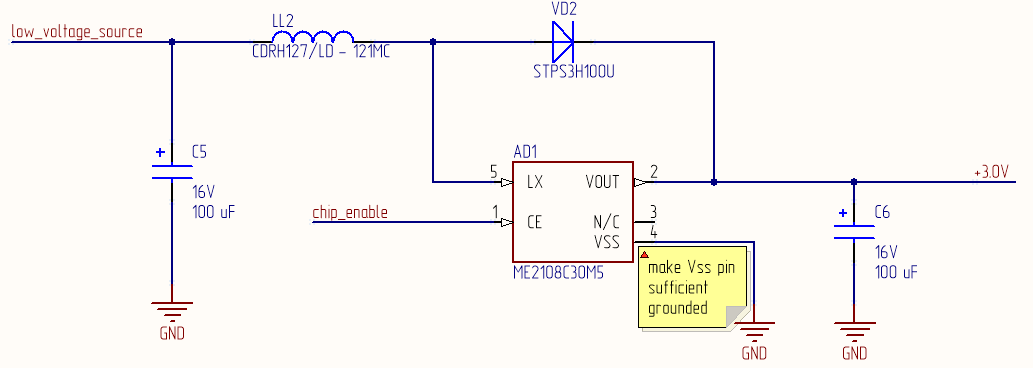

Рисунок 1 — Схема электрическая принципиальная схемы запуска от низковольтных источников

Вид проекта печатной платы устройства

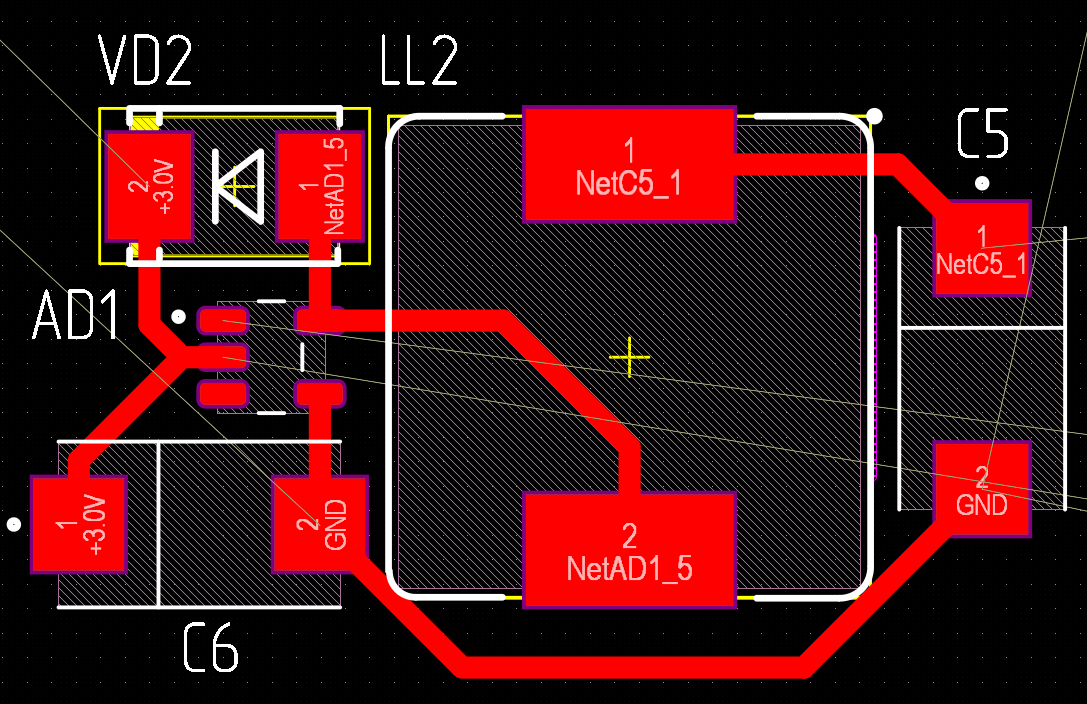

Рисунок 2 — Вид проекта печатной платы устройства

3D вид устройства

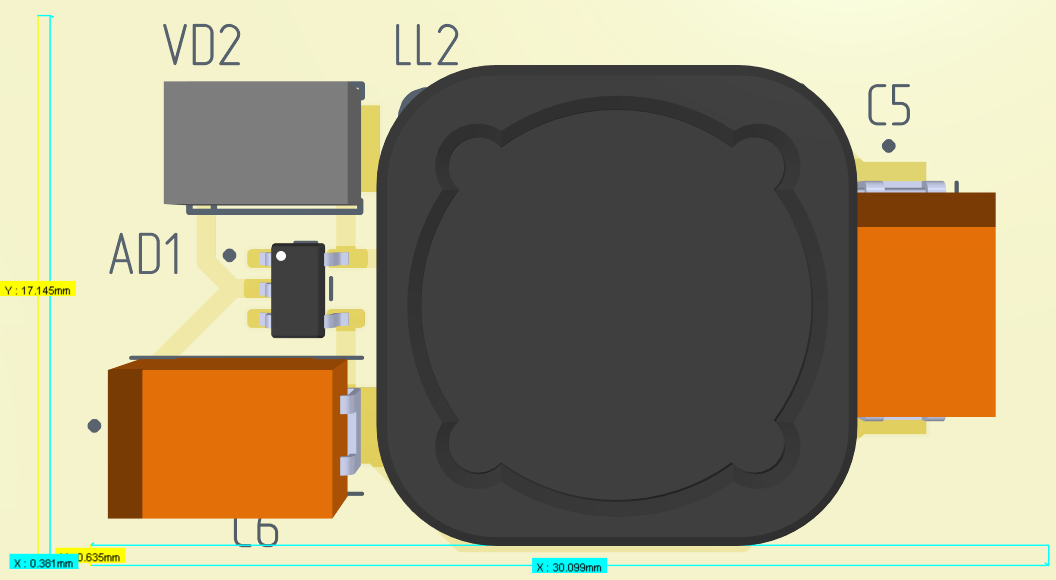

Рисунок 3 — 3D вид устройства (габариты устройства 30 x 17 мм)

В конкретном примере для питания микроконтроллера в проекте солнечной портативной зарядки использовалась микросхема ME2108C30M5G с фиксированным выходным напряжением 3,0 В.

Проведён монтаж макетной платы.

Используемые в макете компоненты:

  • микросхема ME2108C30M5G;
  • индуктивность Sumida CDRH127/LDNP-121MC;
  • в качестве входной и выходной ёмкости использованы танталовые конденсаторы 100 мкФ 16 В;
  • диод STPS3H100.

WxFc_CKx4IgR3gYPSLdMsXZZHXWAAXc8tyCW2chJv9nASqZbtgNjraD5c7QROrjDUXF6yHy2939mcvCOF4JhV-JWdwbDwnqaZ36jR5RfDwuCW0xf72W0FdBQo3ZQcWvMhd55i4pU

Согласно предварительным расчётам, номинал нагрузочного резистора, при котором на выходе схемы запуска будет не более 100 мА — 30 Ом (при макетировании использован выводной потенциометр 100 Ом; расчётный максимальный выходной ток 136,4 мА).



Результаты экспериментов

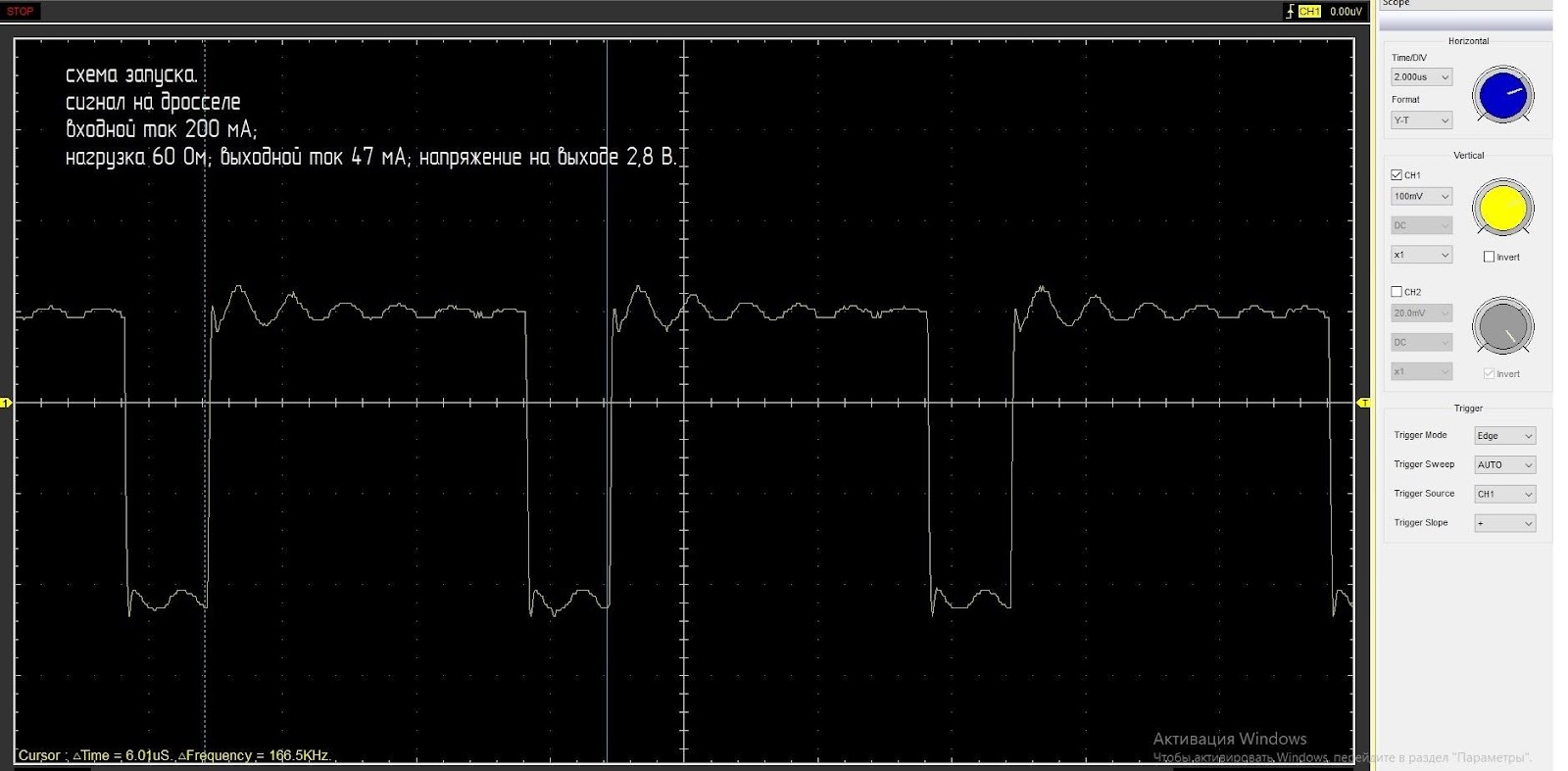

Проведён эксперимент подключения схемы запуска от лабораторного блока питания при входном напряжении 1150 мВ. Т. к., схему рассчитывается использовать от мощного источника тока (фотоэлектрического элемента) в качестве ограничивающего ток резистора на входе схемы использовался SMD резистор 1,0 Ом в корпусе 2512, влияющий на выходные характеристика повышающего преобразователя. Без токоограничивающего резистора максимальный ток нагрузки при выходном напряжении 3,0 В — 140 мА (нагрузка 21.5 Ом).

№ опыта

Входные параметры

Выходные параметры

Iin, мА

Uin, мВ

Pin,мВт

Iout, мА

Uout, мВ

Rl, Ом

Pout, мВт

η, %

1.

24

1156

27,7

9,2

3,020

330

27,6

>90

2.

200

1150

223,0

47,0

2,800

60

131

<60

3.

270

1150

310,5

55,0

1,700

31

93

30

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
LL1 Катушка индуктивности 120 мкГн 1
C5, C6 Конденсатор 100 мкФ 2 Танталовый
VD2 Диод Шоттки STPS3H100 1
