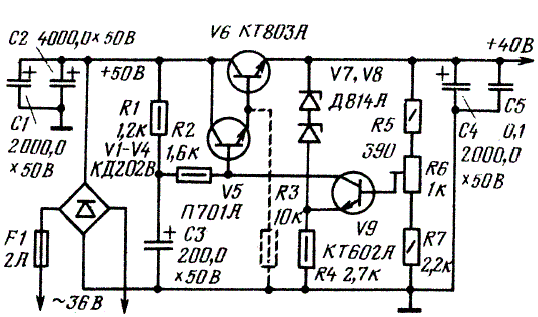

Этот источник питания применялся для питания любительского усилителя мощности ЗЧ и имеет неплохие параметры: выходное напряжение 40В, ток нагрузки 1.2А, коэффициент стабилизации >100.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| V1-V4 | Диод | КД202В | 4 | |||
| V5 | Биполярный транзистор | П701А | 1 | |||
| V6 | Биполярный транзистор | КТ608А | 1 | |||
| V7, V8 | Стабилитрон | Д814А | 2 | |||
| V9 | Биполярный транзистор | КТ602А | 1 | |||
| С1, С4 | Электролитический конденсатор | 2000 мкФ 50 В | 2 | |||
| С2 | Электролитический конденсатор | 4000 мкФ 50 В | 1 | |||
| С3 | Электролитический конденсатор | 200 мкФ 50 В | 1 | |||
| С5 | Конденсатор | 0.1 мкФ | 1 | |||
| R1 | Резистор | 1.2 кОм | 1 | 0.5 Вт | ||
| R2 | Резистор | 1.6 кОм | 1 | 0.5 Вт | ||
| R3 | Резистор | 10 кОм | 1 | 0.5 Вт | ||
| R4 | Резистор | 2.7 кОм | 1 | 0.5 Вт | ||
| R5 | Резистор | 390 Ом | 1 | |||
| R6 | Подстроечный резистор | 1 кОм | 1 | |||
| R7 | Резистор | 2.2 кОм | 1 | |||
| F1 | Предохранитель | 2 А | 1 | |||
