Однажды в просторах интернета мне на глаза попалась достаточно простая схема преобразователя для питания светодиодов от одной пальчиковой батарейки. После сборки я огорчился, поскольку схема оказалось нерабочей. За полчаса схема была приведена в рабочее состояние, были изменены номиналы радиодеталей, а лишние детали были убраны и в итоге получился достаточно качественный преобразователь, который способен питать светодиоды с мощностью до 1 Ватт.

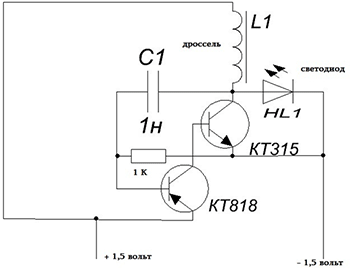

Сама схема состоит из 4 деталей и дросселя. К счастью был найден готовый SMD-дроссель (выпаян из платы радиотелефона), но сделать его тоже не проблема. Дроссель можно сделать на кольце от ламп дневного освещения (есть на всех платах энергосберегалок), содержит 15 витков провода 0.15 — 0.2 мм.

К сожалению транзистора прямой проводимости в смд исполнении так и не нашел и был использован мощный биполярный транзистор серии КТ818, но для компактности очень советую использовать смд транзисторы. Второй транзистор обратной проводимости, подойдет буквально любой, например широко известный КТ315.

Базовый резистор на 1 килоом, тоже желательно использовать в смд исполнении.
Конденсатор на 1000 пикофарад не критичен, можно отклонится на 50% в ту или иную сторону (у меня заработало даже с конденсатором 0.1 микрофарад, но светодиод будет светится слабее).

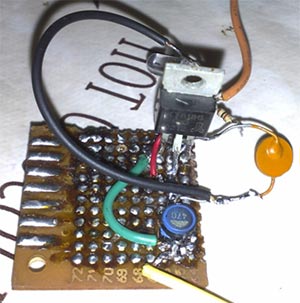

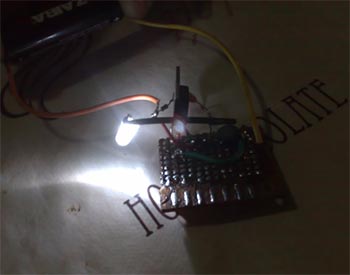

Для демонстрации схема была собрана на макетной плате. Ток потребления составляет 35 — 40 мА, но он резко возрастает если питать светодиоды на 1 ватт, больше схема не позволяет, поскольку максимальный выходной ток в пике составляет 300 мА.

Схема заводится от напряжения 0.7 вольт. Максимальное напряжение питания не более 2.5 вольт, если подать больше схема попросту не заработает. Выходное напряжение 3.8 вольт при указанных параметрах дросселя.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Биполярный транзистор	КТ315А	1
	Биполярный транзистор	КТ818А	1
С1	Конденсатор	1 нФ	1
	Резистор	1 кОм	1
L1	Катушка индуктивности		1
HL1	Светодиод		1
