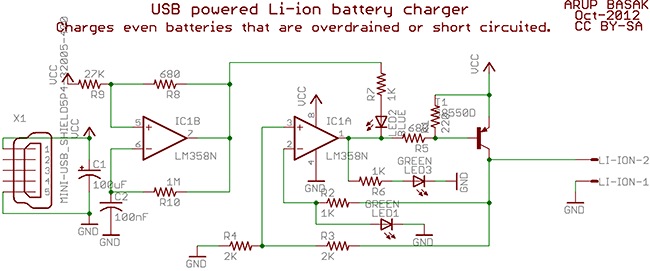

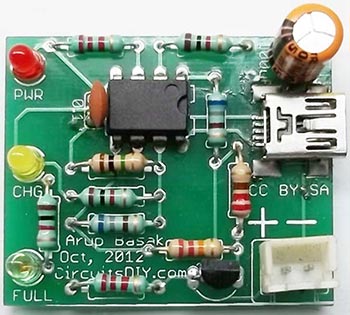

В данном Li-ion зарядном устройстве не используется какая-либо специализированная микросхема. Схема разработана с применением легкодоступных компонентов.

Характеристики ЗУ:
— питание через miniUSB разъем
— 3 светодиода состояния
— простая схемотехника с использованием ОУ, транзистора и пассивных компонентов
— возможность зарядки полностью разряженных аккумуляторов (0В)
— максимальный ток зарядки ограничен 500 мА (это максимум шины USB)

Функции LED:
LED1 — светодиод питания, мигает, если ЗУ подключено к USB или Li-ion аккумулятор
LED2 — индикация зарядки. Мигает когда идет процесс зарядки, если аккумулятор заряжен, то светодиод гаснет
LED3 — индикатор окончания зарядки. Мигает, если аккумулятор полностью зарядился, а также если он не подключен.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1	Операционный усилитель	LM358N	1
Т1	Биполярный транзистор	S8550-D	1
С1	Электролитический конденсатор	100 мкФ	1
С2	Конденсатор	0.1 мкФ	1
R1	Резистор	220 Ом	1
R2, R6, R7	Резистор	1 кОм	3
R3, R4	Резистор	2 кОм	2
R5, R8	Резистор	680 Ом	2
R9	Резистор	27 кОм	1
R10	Резистор	1 МОм	1
LED1-LED3	Светодиод		3	Разных цветов
Х1	Разьем MINI-USB		1
LI-ION-1, LI-ION-2	Разьем для подключения аккумулятора		1
