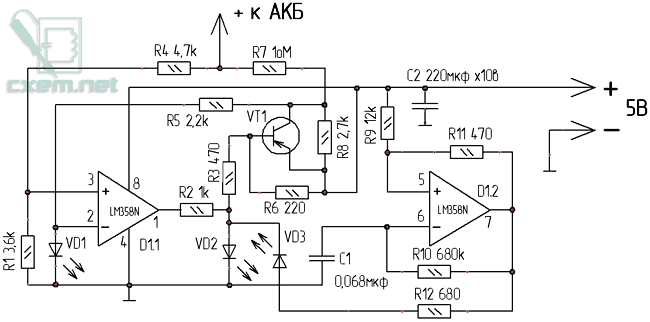

Современные Li-ion аккумуляторы имеют высокие массогабаритные показатели и обладают хорошей энергоёмкостью. На данный момент это наиболее эффективные портативные источники тока, способные питать устройства высокой мощности. Данные аккумуляторы появились у меня после поломки ноутбука, а именно я их снял с аккумуляторной батареи, и появился вопрос, как же зарядить эти аккумуляторы? Покупать специализированное зарядное устройство мне как всегда не хотелось, и, решил начать сборку ЗУ для Li-ion аккумуляторов. На рисунке ниже представлена принципиальная схема зарядного устройства, данная схема отличается высокой повторяемостью и надежностью, детали легкодоступные, а главное недорогие.
Для того, чтобы Li-ion аккумуляторы долго служили, необходимо их правильно заряжать. К концу завершения зарядки, напряжение должно уменьшаться, а когда аккумулятор зарядился, т.е. ток заряда станет почти нулевой, зарядка должна остановиться. Данная схема полностью удовлетворяет этим требованиям. Подключенное к нему разряженное АКБ заряжается током ~300мА, к концу заряда ток уменьшается до 30мА и дальше загорается светодиод VD2, который сигнализирует о завершении зарядки.
Светодиод VD1 сигнализирует о работе устройства, VD3 загорается при подключении АКБ.

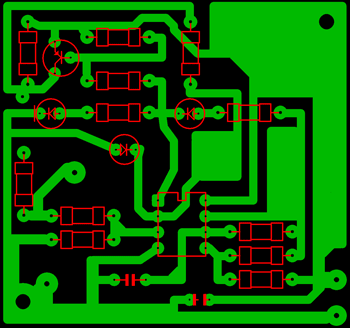

В схеме используется операционный усилитель LM358N, его аналогом является КР1040УД1. Но если под рукой не окажется ни того ни другого, можно заменить на КР574УД2, только расположение выводов у него отличается. Транзистор VT1 S8550 или любой другой подходящий по параметрам. Светодиоды на напряжение 1.5 вольт, красного, зеленого и желтого цветов. Схема после сборки наладки не требует и начинает работать сразу. Среднее время зарядки аккумулятора 18650 емкостью 2200мА*час — 2 часа.
Данная статья является дополненной версией статьи USB зарядка Li-ion аккумуляторов на ОУ LM358
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| D1 | Операционный усилитель | LM358N | 1 | |||
| VT1 | Биполярный транзистор | S8550 | 1 | |||
| VD1-VD3 | Светодиод | 3 | ||||
| C1 | Конденсатор | 0.068 мкФ | 1 | |||
| C2 | Электролитический конденсатор | 220мкФ 10В | 1 | |||
| R1 | Резистор | 3.6 кОм | 1 | |||
| R2 | Резистор | 1 кОм | 1 | |||
| R3 | Резистор | 470 Ом | 1 | |||
| R4 | Резистор | 4.7 кОм | 1 | |||
| R5 | Резистор | 2.2 кОм | 1 | |||
| R6 | Резистор | 220 Ом | 1 | |||
| R7 | Резистор | 1 Ом | 1 | |||
| R8 | Резистор | 2.7 кОм | 1 | |||
| R9 | Резистор | 12 кОм | 1 | |||
| R10 | Резистор | 680 кОм | 1 | |||
| R11 | Резистор | 470 Ом | 1 | |||
| R12 | Резистор | 680 Ом | 1 | |||
