С помощью этого устройства можно немного зарядить мобильный телефон или использовать устройство как переходник между батарейкой и аккумулятором телефона.

Устройство питается от 2-х ААА или 2-х АА батареек, в зависимости от выбранного корпуса для батареек. В целом АА лучше, т.к. у них больше емкость, следовательно заряда хватит на дольше. На выходе получаем 5В, дальше в зависимости от выбранного разъема (USB, mini USB или другой).

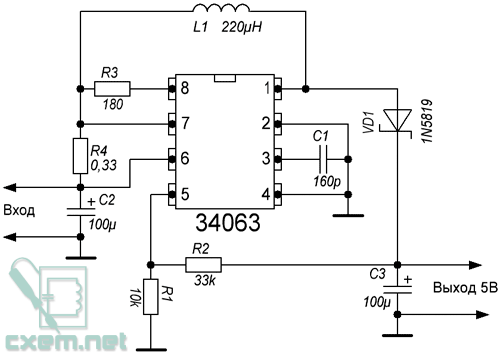

Схема устройства:

На вход устройства С2 поступает напряжение от батареек (вплоть до полного разряда устройство продолжает работать). С3 – выход.

Резисторы R1 и R2 задают напряжение выхода. R4- ограничение тока выхода, можно ставить можно не ставить (тогда перемычка), в схеме стоит 0,33Ом = 500мА. Индуктивность L1 можно ставить больше, главное чтоб оно не ушло в насыщение.

Для изготовления зарядного устройства понадобится:

• Микросхема 34063 -1шт.
• Электролит танталовый 100 мкФ ( или больше) х 10В -2шт.
• Индуктивность 220мкГн (или больше) -1шт.
• Диод 1n5819 -1шт.
• Конденсатор 0805 160пФ -1шт.
• Резистор 0805 180 Ом -1шт.
• Резистор 0805 10 кОм -1шт.
• Резистор 0805 33 кОм -1шт.
• Отсек для 2-х батареек ААА (или АА)  -1шт.
• Разъем miniUSB (или другой, какой нужен) -1шт.

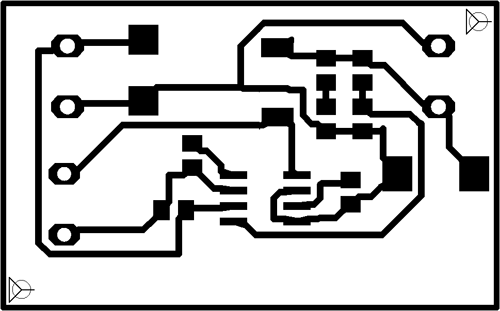

Печатная плата:

Устройство собранное из исправных деталей в настройке не нуждается.
После травления платы и припаивания деталей, плату можно приклеить на корпус отсека для батареек и залить эпоксидной смолой.

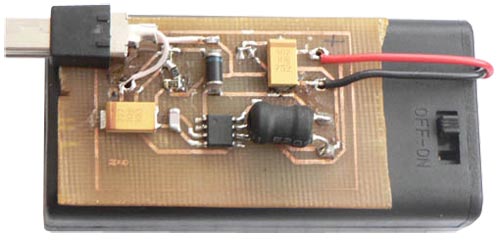

У меня получилось вот так:

Стоимость устройства составляет около 50р (без учета стоимости батареек).

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	DC/DC импульсный конвертер	MC34063A	1
VD1	Диод Шоттки	1N5819	1
C1	Конденсатор	160 пФ	1	0805
C2, C3	Электролитический конденсатор	100 мкФ	1
R1	Резистор	10 кОм	1	0805
R2	Резистор	33 кОм	1	0805
R3	Резистор	180 Ом	1	0805
R4	Резистор	0.33 Ом	1
L1	Катушка индуктивности	220 мкГн	1
	Разъем miniUSB		1
