Этот простой частотомер полезен для измерения частоты различного оборудования, особенно передатчиков, приемников и генераторов сигнала в ВЧ/СВЧ диапазоне.
Спецификации:
- Диапазон измерений: 0,0 до 999,9 MHz, шаг 0,1 MHz
- Правильное округление, уменьшенное мигание последней цифры
- Индикация Over-диапазона
- Быстрое измерение — короткое измерение период
- Высокая чувствительность в ВЧ/СВЧ — диапазоне
- Можно вычитать 10,7 MHz для использования с приемником
Технические данные:
- Напряжение питания: 8-20 V
- Потребляемый ток: тип. 80 mA, макс. 120 mA
- Входное напряжение: max. 10 mV в диап. 70-1000 MHz
- Период измерения: 0,082 сек.
- Обновление дисплея: 49 Hz

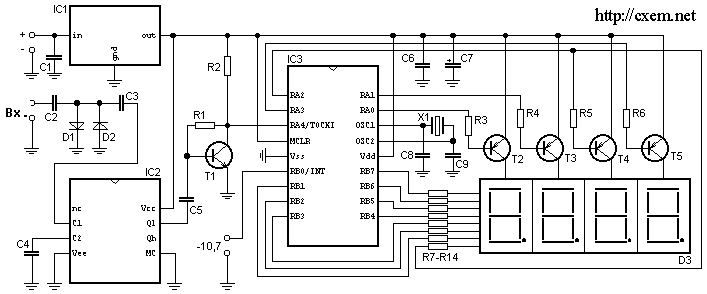

СХЕМА:
Для использования с приёмником соедините перемычку «10.7».
Программа для IC3: counter.hex
Установки для программирования: генератор: XT, WDT: выкл.
Установки для SAB6456:
SAB6456 предделитель для ВЧ/СВЧ тюнеров. ВХОД: 70 MHz — 1 GHz, с высокой чувствительностью. Ниже 3 MHz чувств. — хуже.
Микросхема содержит входной усилитель, компаратор. Компаратор может колебаться в течение отсутствия сигнала, но это колебание подавляется, когда получены входные сигналы.
Печатная плата
Важно! Имеются две версии подключения выводов SAB6456. В схемах выведено стандартное подключение, как предусмотрено в Philips datasheet.
Скачайте файл counter.rar с макетом печатной платы от Werewolf‘а.
PCB — Стандартное подключение выводов SAB6456 (Схема расположения элементов)
PCB — Стандартное подключение выводов SAB6456 (Печатная плата)
Дисплей устанавливается вертикально на плате.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Линейный регулятор | LM7805 | 1 | КРЕН5А | ||
| IC2 | Микросхема | SAB6456 | 1 | |||
| IC3 | МК PIC 8-бит | PIC16F84A | 1 | |||
| T1 | Биполярный транзистор | BC546B | 1 | |||
| T2-T5 | Биполярный транзистор | BC556B | 4 | |||
| D1, D2 | Выпрямительный диод | BAT41 | 1 | BAR19 | ||
| C1, C5, C6 | Конденсатор | 100 нФ | 3 | |||
| C2, C3, C4 | Конденсатор | 1 нФ | 3 | |||
| C7 | Электролитический конденсатор | 100 мкФ | 1 | |||
| C8, C9 | Конденсатор | 22 пФ | 2 | |||
| R1 | Резистор | 39 кОм | 1 | |||
| R2 | Резистор | 1 кОм | 1 | |||
| R3-R6 | Резистор | 2.2 кОм | 4 | |||
| R7-R14 | Резистор | 220 Ом | 8 | |||
| D3 | Светодиодный индикатор | HD-M514RD / HD-M512RD | 1 | 4 разряда, ОА | ||
| X1 | Кварц | 4 МГц | 1 | |||
| 10.7 | Переключатель | 1 контактная группа | 1 | Перемычка 10.7 | ||
| +- | Разъём | 2 контакта | 1 | Питание | ||
| В | Разъём ВЧ | 2 контакта | 1 | |||
