Устройство предназначено для индикации пониженного напряжения или разряда батареи. Конструкция очень проста в исполнении, тем самым ее может повторить начинающий радиолюбитель. Областей применений девайса очень много. Из него можно сделать контроллер зарядки аккумулятора, поставив вместо светодиода тиристор ну об этом и еще о немногом в данной статье.

Напряжение питания зависит от транзисторов и параметров деталей. В моем случае с транзистором КТ315Б напряжение не стоит превышать выше 20 вольт.

Принципиальная схема

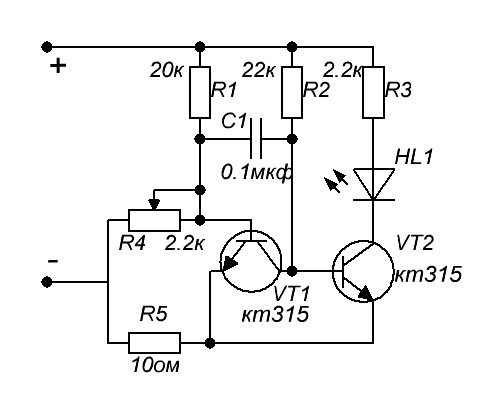

Индикатор низкого напряжения:

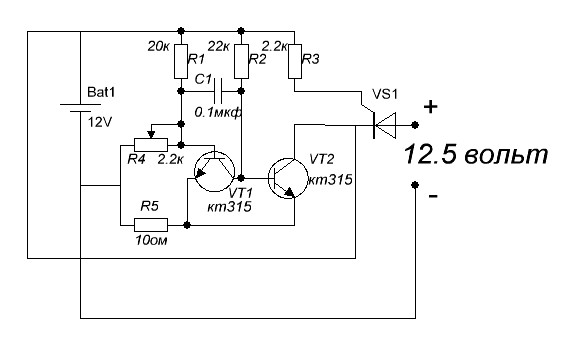

Контроллер зарядки аккумулятора:

Транзисторы КТ315 можно заменить на более мощные КТ805.

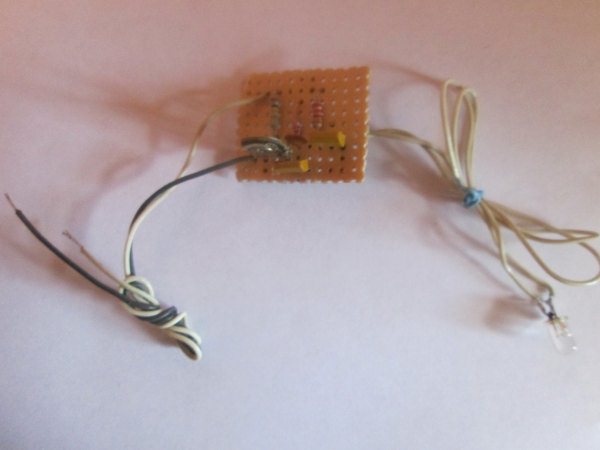

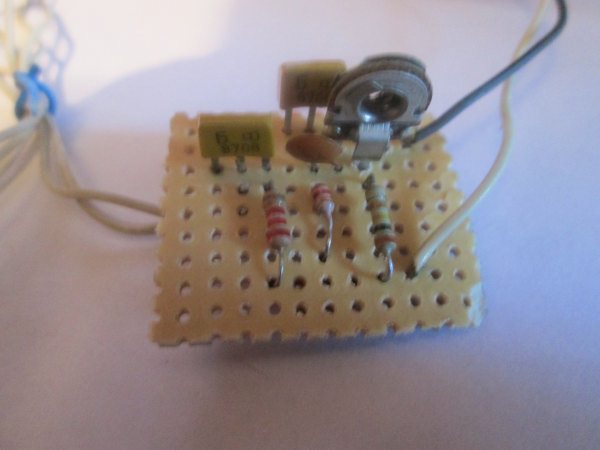

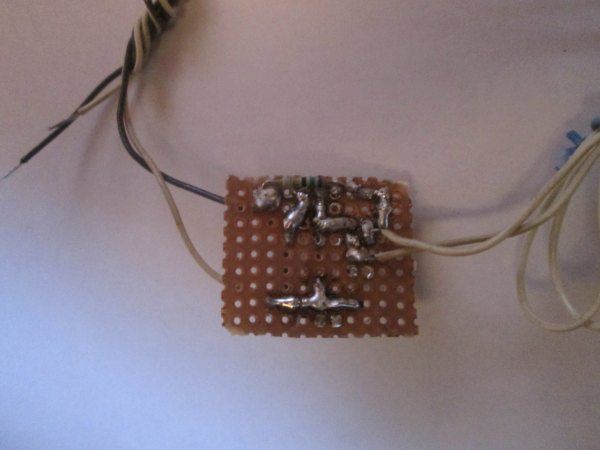

Настройка

Индикатор низкого напряжения

Настройка устройства проводится подстроечным резистором при включенном устройстве. Для большей точности нужно крутить резистор до того пока он не погаснет, при этом он должен засветится если  немного понизится напряжение. К примеру я настроил свой девайс на напряжение 12.2 вольт, при этом если оно понизится до 11.9 вольт то загорается светодиод.

Контроллер зарядки аккумулятора

Из индикатора напряжения исключаем светодиод и вместо него ставим тиристор. Если не крутить подстроечник, то в настройке не нуждается, но можно немного повысить сопротивление тем самым он будет открываться и по нему будет течь ток к аккумулятору и он будет заряжаться, когда аккумулятор зарядится то напряжение открытия тиристора упадет и он закроется при этом отключив зарядку.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Индикатор низкого напряжения:
VT1, VT2	Биполярный транзистор	КТ315А	2	КТ805
C1	Конденсатор	0.1 мкФ	1
R1	Резистор	20 кОм	1
R2	Резистор	22 кОм	1
R3	Резистор	2.2 кОм	1
R4	Подстроечный резистор	2.2 кОм	1
R5	Резистор	10 Ом	1
HL1	Светодиод		1
	Контроллер зарядки аккумулятора:
VT1, VT2	Биполярный транзистор	КТ315А	2	КТ805
VS1	Тиристор		1
C1	Конденсатор	0.1 мкФ	1
R1	Резистор	20 кОм	1
R2	Резистор	22 кОм	1
R3	Резистор	2.2 кОм	1
R4	Подстроечный резистор	2.2 кОм	1
R5	Резистор	10 Ом	1
Bat1	Элемемент питания	12 В	1
