Использование токовых трансформаторов с мультиметрами

После покупки мультиметра HoldPeak HP890CN и обнаружения в списке его функций функции подключения внешних клещей для измерения величин тока до 600А, я решил что это мне не понадобится, но мелочь приятная. Спустя некоторое время, при ремонте релейного стабилизатора сетевого напряжения мне понадобилось измерить ток без разрыва цепи. Я стал думать и на глаза попалась пиктограмма на галетнике мультиметра.

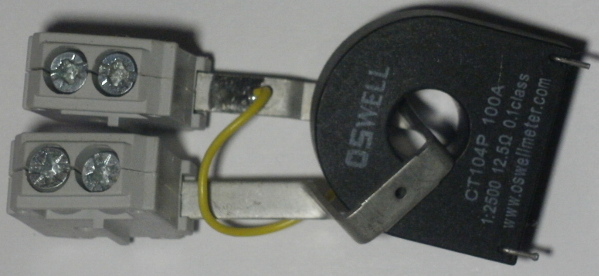

Далее я залез на Aliexpress и обнаружил что данный аксессуар стоил более половины стоимости мультиметра-клещей. Но результаты поисков оказались не полностью отрицательными, в описании клещей было указанно соотношение выходного напряжения к измеряемому току 1мВ=1А. Далее (в продолжение статьи) в хламе были найдены потроха трехфазного счетчика электроэнергии Меркурий 230 на 100А. На плате счетчика, по мимо всего прочего, можно найти 3 токовых трансформатора CT104P фирмы OSWELL с шинами и клеммными колодками.

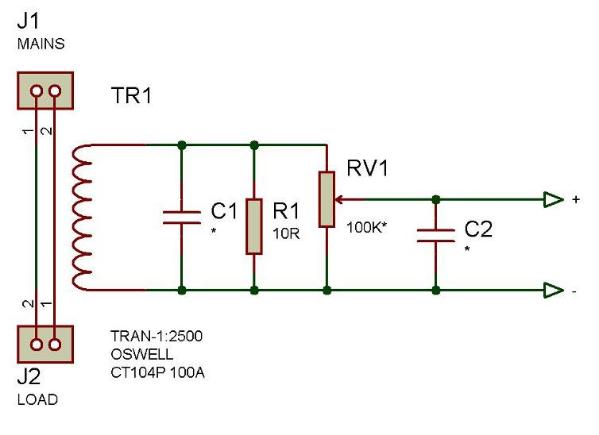

Отпаяв 1 трансформатор и забив марку в поиск, успешно был найден датащит со всеми необходимыми данными. Подключаем все по схеме:

Номинал резистора R1 можно взять из даташита производителя 10 Ом. Далее, по закону ома, считаем сколько мВ будет падать на резисторе R1 при токе через первичную обмотку в 1А.

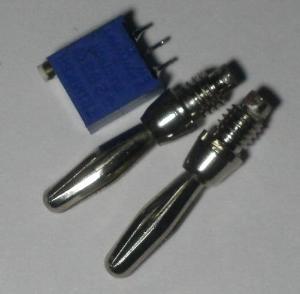

Получается 4 мВ, а входу нашего тестера нужно 1 мВ. Соответственно необходимо ввести в схему резисторный делитель 1:4. Его можно сделать из двух постоянных резиcторов номиналами 25 и 75 КОм, но лучше использовать многооборотный подстроечный потенциометр на 100КОм. Таким образом монтаж получится компактней и добавляется возможность регулировки и калибровки.

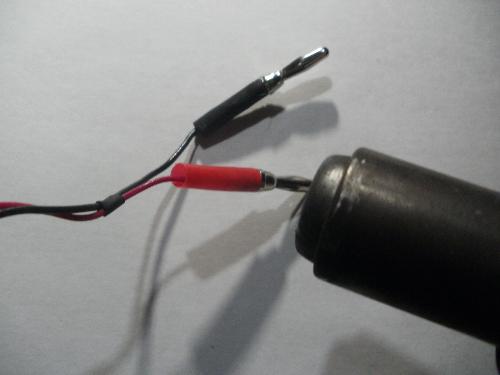

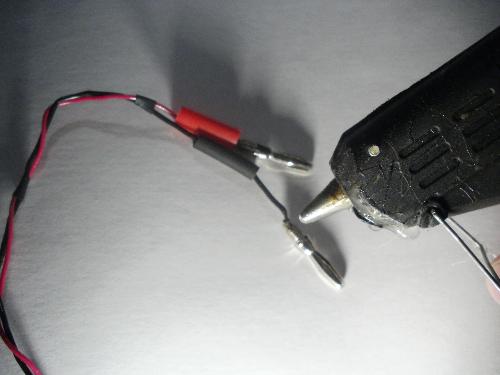

Перед пайкой потенциометра, для облегчения дальнейшей настройки, желательно отрегулировать положение движка на 25 КОм (1:4) относительно нижней ноги по схеме. Для подключения этой конструкции к тестеру лучше использовать разъемы типа «банан» 4мм и витую пару из двух многожильных гибких проводов. Для крепления и герметизации можно использовать горячий клей и термоусадочную трубку.

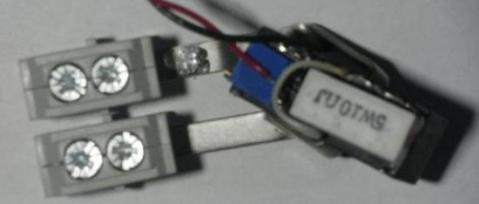

Сборка устройства осуществляется объемно-навесным монтажом. Согласно приведенной выше схемы.

Перед следующем этапом нужно надеть на вал потенциометра термоусадку или кембрик «внатяг». На витую пару проводов, идущих к «бананам», можно тоже одеть кусок термоусадочной трубки для борьбы с переломами проводов.

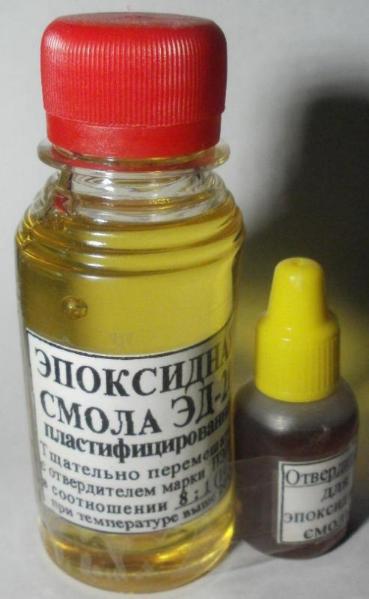

Далее необходимо сделать корпус для верхней части устройства. Проще всего сделать его из эпоксидной смолы.

В одноразовом пластиковом стакане можно отрезать верхнюю часть и замешать смолу с отвердителем согласно инструкции. Также в смесь можно добавить красителя.

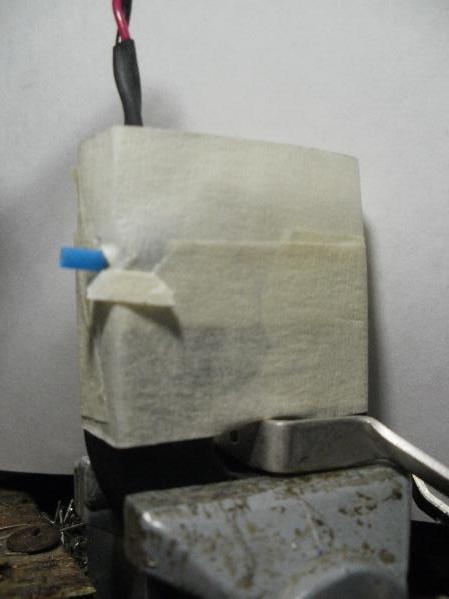

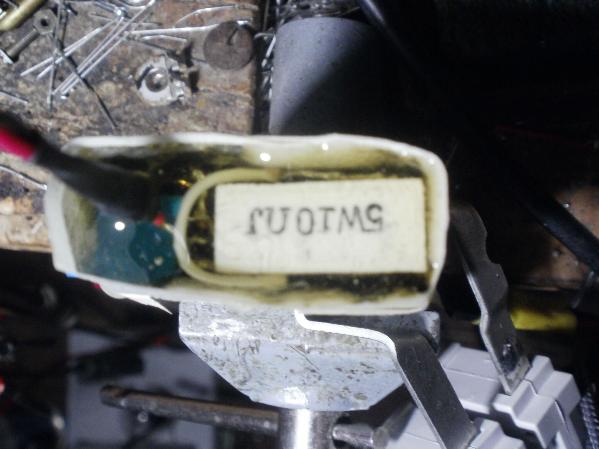

Далее необходимо зажать заготовку в тиски и сделать опалубку для заливки.

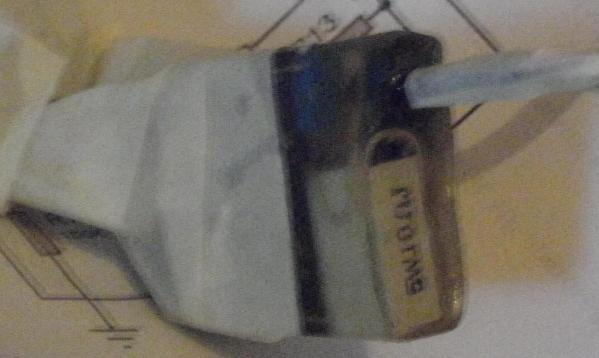

Я просто намотал малярной ленты и залил эпоксидку.

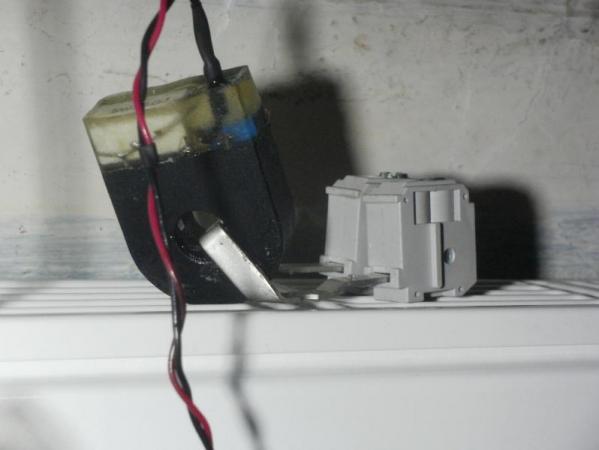

Когда смола уже «схватилась» я вынул заготовку из тисков и переложил ее на радиатор отопления.

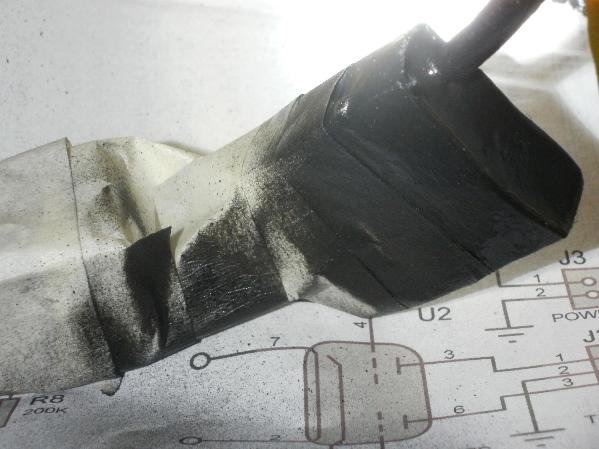

На следующие сутки смола застыла и ее можно покрасить. Для защиты всего что не должно быть окрашено можно применить, все туже, малярную ленту.

Для покраски у меня была банка аэрозольной черной краски, ее я и использовал.

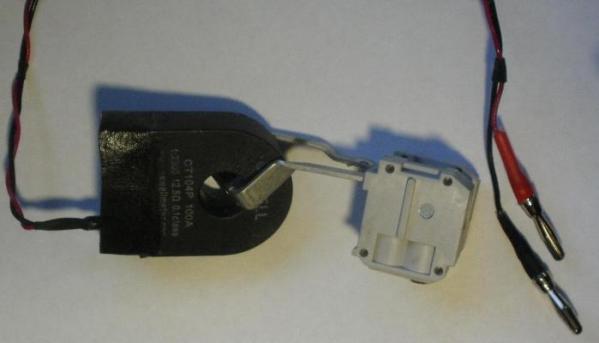

Еще через сутки, краска высохла, лента удалена — устройство готово.

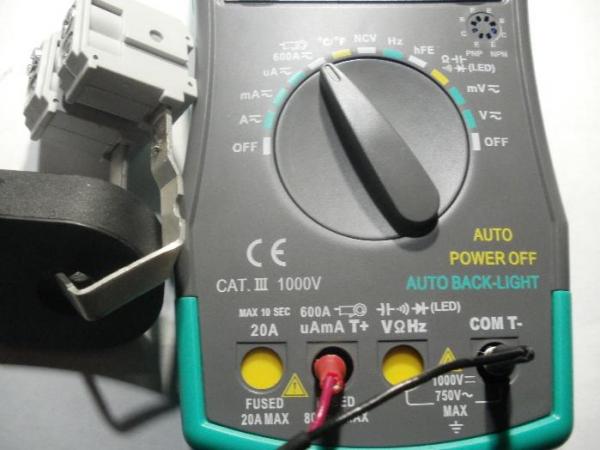

Можно выбирать соответствующий режим в мультиметре, если токового нет, то нужно выбрать напряжение мВ, естественно переменного тока.

И все, можно подключить шину в разрыв одного из сетевых проводов испытуемого устройства и проводить измерения.

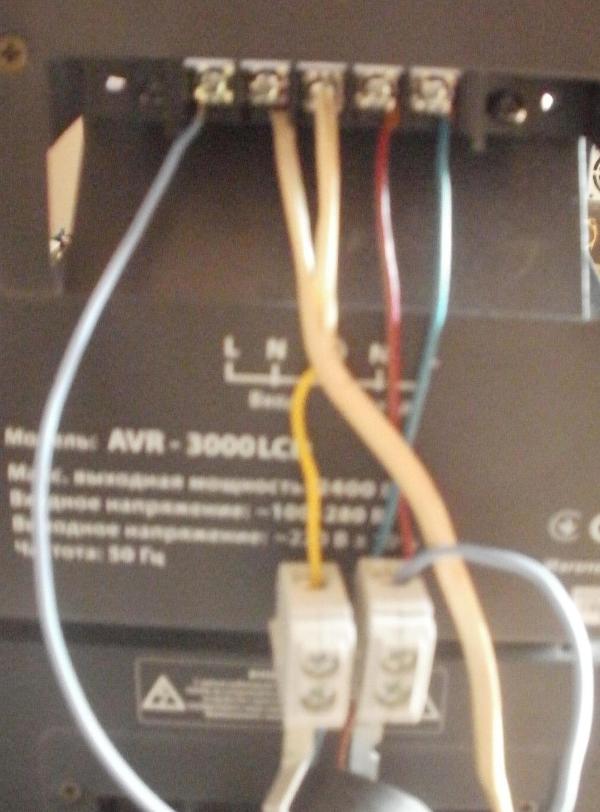

Для примера (на фото) я подключил стабилизатор сетевого напряжения с неисправными реле.

На видео, для примера, трансформатор надет на провод питания ТЭНов (6КВт).

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
TR1 Трансформатор 1:2500 1 OSWELL CT104P 100A
R1 Резистор 10 Ом 1
RV1 Подстроечный резистор 100 КОм 1
C1, C2 Конденсатор * 2 Установить при проблемах с помехами
Разъем "банан" 4мм 2
