Хочу представить простенькую схему генератора, частота импульсов которого зависит от освещенности фоторезистора. Может кому и пригодится. Собран генератор по стандартной схеме генератора на логике. В идеале частота пропорциональна освещенности фоторезистора, но в моем случае это не совсем так, ибо фоторезистор мой нелинеен.

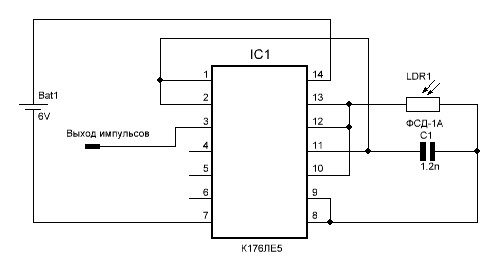

Принципиальная схема:

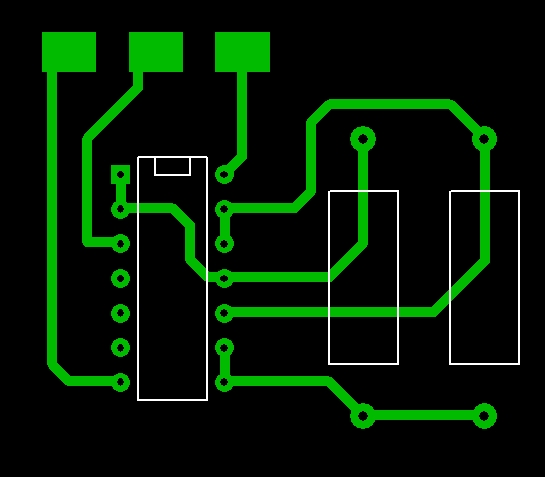

Печатная плата:

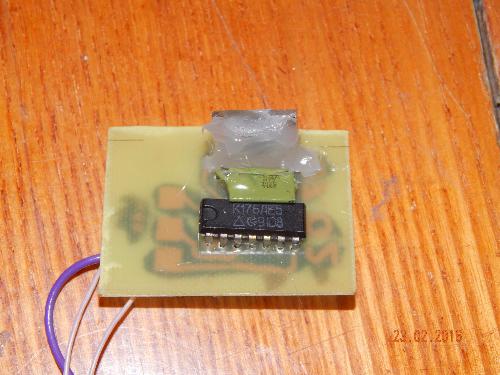

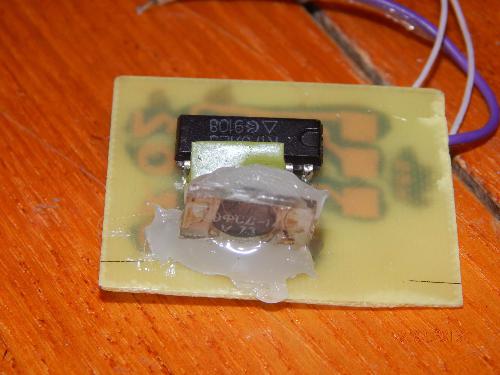

Так выглядит изделие:



Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1	Микросхема	К176ЛЕ5	1
С1	Конденсатор	1.2 нФ	1
LDR1	Фоторезимтор	ФСД-1А	1
