Представляю простой логический пробник. С появлением МК и новых видов микросхем со старой логикой работают все реже, но все-же надеюсь кому нибудь эта схема пригодится.

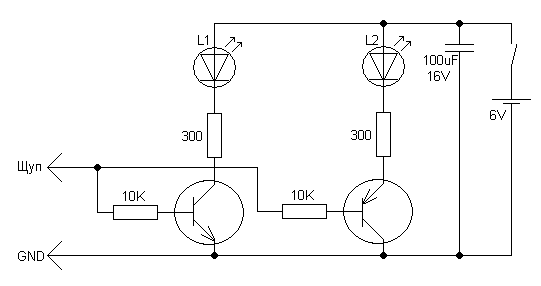

Пробник имеет в качестве индикатора 2 светодиода. При подаче на щуп логической единицы открывается первый транзистор и загорается первый светодиод. При подаче логического нуля открывается второй транзистор и загорается второй светодиод. Питается пробник от 2х литиевых таблеток типа CR2032. Транзисторы можно использовать любые маломощные npn и pnp структуры, например MPSA42 и MPSA92.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Биполярный транзистор | MPSA42 | 1 | ||||
| Биполярный транзистор | MPSA92 | 1 | ||||
| Конденсатор электролитический | 10 мкФ 16В | 1 | ||||
| Резистор | 10 кОм | 2 | ||||
| Резистор | 300 Ом | 2 | ||||
| L1, L2 | Светодиод | 2 | ||||
