Это простой измеритель напряжения и тока на микросхеме INA219 компании TI. Диапазон измеряемых напряжений: от 0 до 26 вольт с точностью 4 мВ. Диапазон измеряемого тока: от -4 до +4 ампер с точностью 1 мВ (при использовании шунта 0,01 Ом). Характеристики уступаю дорогим мультимерам, но плюсом является низкая цена и измерение мощности. Дисплей от Nokia 5110 используется для того, чтобы была возможность добавления графического интерфейса в будущем. Возможно, в дальнейшем будет добавлена передача измерений в компьютер.

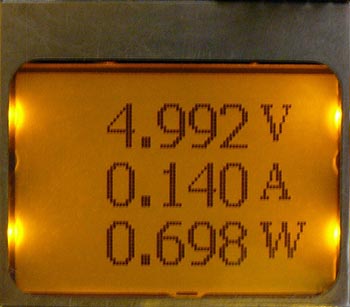

Дисплей в обычном состоянии отображает напряжение, ток и мощность.

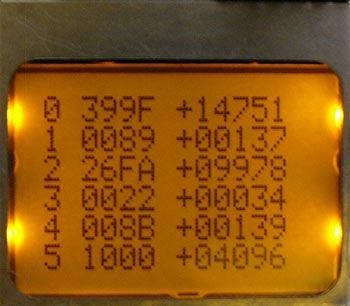

При нажатии кнопки P1.3 будет показано 6 регистров INA219 в шестнадцатеричных и десятичных чисел.

Программа написана на языке C++ и использует библиотеки для LCD, IIC и INA219. Программное SPI и IIC используется для максимальной мобильности.

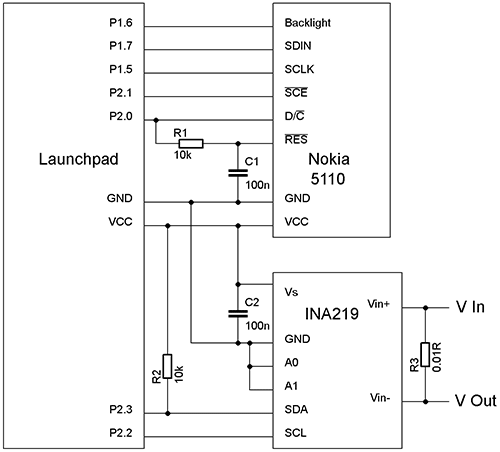

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Микроконтроллер	MSP430 LaunchPad	1
	Токовый контроллер	INA219	1
С1, С2	Конденсатор	0.1 мкФ	2
R1, R2	Резистор	10 кОм	2
R3	Резистор (шунт)	0.01 Ом	1
	LCD-дисплей	Nokia 5110	1	От мобильного телефона
