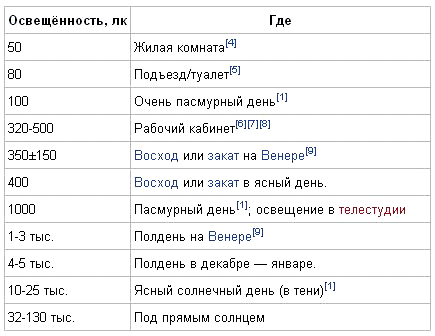

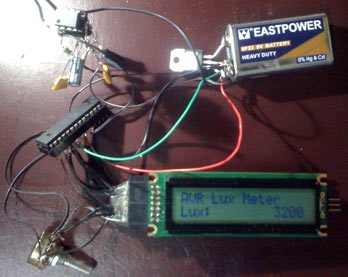

В данном проекте использован самый популярный и распространенный микроконтроллер ATmega8, а так-же дисплей WH1602. Люкс — единица измерения освещённости в системе СИ. Люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 лм. К примеру, освещенность под прямыми солнечными лучами составляет 32-130 тысяч люмен. В яркую солнечную погоду, в тени, освещенность может составлять 10-25 тысяч. Таблица с примерами дана ниже.
Схема достаточно проста и объяснений не требует, в качестве датчика света можно применить фототранзистор или фоторезистор. Самое сложное, это правильно откалибровать прибор, я калибровал по данным таблицы. Можно конечно применить фотомер, и использовать регулируемый источник света. Но таковых у меня не оказалось. В схеме желательно использовать ATmega 8L, микроконтроллер работает от внутреннего генератора 8 МГц.
Будьте внимательны при подключении дисплея, на некоторых экземплярах 1 и 2 нога подключается в обратной последовательности (например WH1602 и WH1602D).

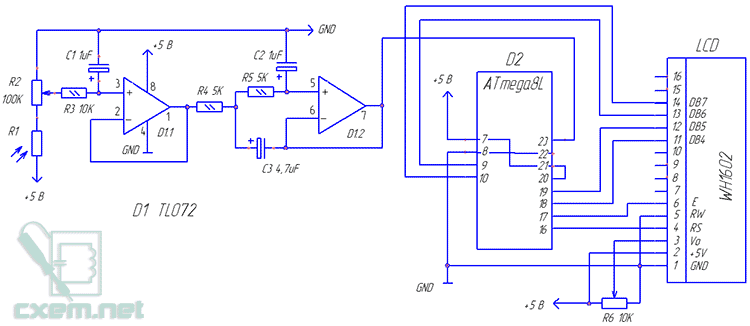

Схема люксметра:

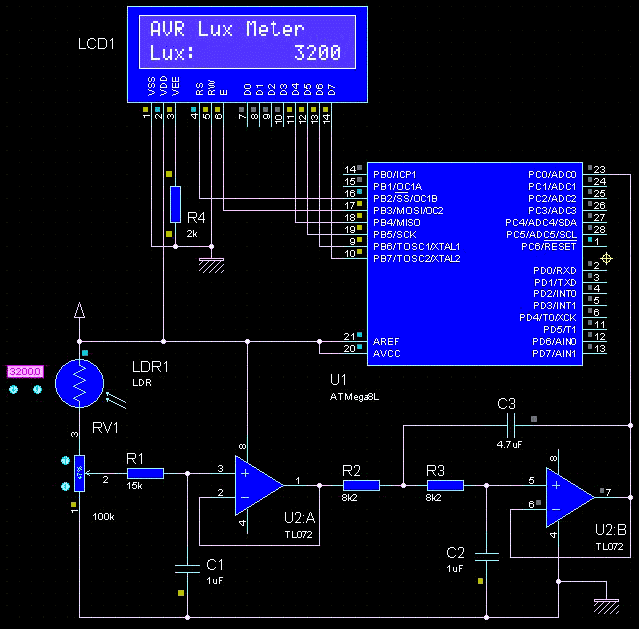

Схема люксметра в Proteus:
Список элементов:
Операционный усилитель TL072
Микроконтроллер ATmega8L и панелька DIP28
Дисплей 16×2 Winstar
Подстроечный резистор на 100 кОм
Подстроечный резистор на 10 кОм
Фототранзистор или фоторезистор, подойдет практически любой, советую использовать серии ФСК, ФР или ФСА, или импортные.
Резисторы:
10 кОм — 1 шт.
5 кОм – 2 шт.
Конденсаторы электролитические:
1 мкФ – 2 шт.
4.7 мкФ – 1 шт.
Данный проект является моим вторым устройством на МК, так что сильно не пинайте! Если заметили ошибки, пишите, постараюсь их исправить. Хочу сказать огромное спасибо за помощь по части написания программы товарищу picman
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| D1 | Операционный усилитель | TL072 | 1 | |||
| D2 | МК AVR 8-бит | ATmega8 | 1 | 8L | ||
| С1, С2 | Электролитический конденсатор | 1 мкФ | 2 | |||
| С3 | Электролитический конденсатор | 4.7 мкФ | 1 | |||
| R1 | Фоторезистор | 1 | ||||
| R2 | Переменный резистор | 100 кОм | 1 | |||
| R3 | Резистор | 10 кОм | 1 | |||
| R4, R5 | Резистор | 5 кОм | 2 | |||
| R6 | Подстроечный резистор | 10 кОм | 1 | |||
| LCD | LCD-дисплей | WH1602 | 1 | |||
