Устройство предназначено для дополнительного подогрева печатных плат при пайке smd и bga компонентов на платах мобильных телефонов видео карт и тд. Что позволяет уменьшить деформацию печатной платы и облегчает процесс пайки.
Регулятор температуры построен на микроконтроллере PIC16F873 (или PIC16F876) индикация показаний осуществляется на LCD WH1602B измерение температуры реализовано на термопаре (термопара от мультиметра).
Меню прибора
- Режим авто, регулятором выставляется температура 0-250 °С.
- Ручной режим, регулятором выставляется мощность нагревателя, есть задержка плавный пуск нагревателя.
- Настройка максимальной мощности в режиме авто 0-100%, по умолчанию 60%.
- Настройка скорости нарастания температуры в режиме авто 0-255, по умолчанию 220.
- Настройка скорости спада температуры в режиме авто 0-255, по умолчанию 5.
Все настройки сохраняются в энергонезависимую память МК, при первом включении произведите настройки в 3-5 пунктах меню.

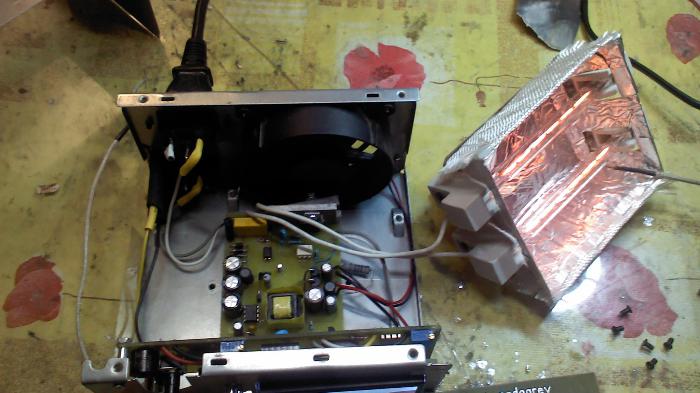

В моей конструкции использованы две лампы от прожекторов см фото. Питание от любого БП 5 в 200 мА. Регулировкой резистора R14 настраивается контрастность дисплея, резистор R8 настраиваются показания термопары. Cимистор BTA12 или аналоги.
В архиве присутствуют прошивки под pic16f873a и pic16f876a, и печатные платы, плата блока управления и плата БП на 5в и 12в(для питания вентилятора) с димером. Блок питания построен на viper12a трансформатор можно взять из компьютерного БП трансформатор дежурного питания. Либо используйте блок питания своей конструкции.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | МК PIC 8-бит | PIC16F873 | 1 | |||
| U3 | Оптопара | MOC3023 | 1 | |||
| U4 | Симистор | BTA12 | 1 | |||
| U6 | Оптопара | FOD814 | 1 | |||
| Операционный усилитель | LM358N | 1 | ||||
| Q1 | Биполярный транзистор | КТ315А | 1 | |||
| D2, D3 | Выпрямительный диод | 1N4004 | 1 | |||
| D5 | Стабилитрон | 1N4733A | 1 | |||
| C1 | Конденсатор | 10 нФ | 1 | |||
| Конденсатор | 33 пФ | 2 | ||||
| R1, R6 R7, R12, R13 | Резистор | 50 кОм | 1 | |||
| R3, R11, R19 | Резистор | 470 Ом | 1 | |||
| R4 | Резистор | 5 кОм | 1 | |||
| R5 | Резистор | 100 Ом | 1 | |||
| R9 | Резистор | 220 Ом | 1 | |||
| R10 | Резистор | 15 кОм | 1 | |||
| R20 | Резистор | 10 Ом | 1 | |||
