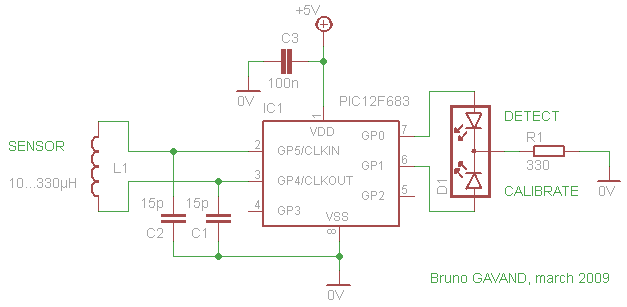

Вашему вниманию представлен простейший детектор металла на PIC-микроконтроллере. Схема детектора содержит всего 5 элементов, плюс катушка. После включения питания начинается режим автоматической калибровки (светодиод горит красным). При поднесении металла к катушке, светодиод моргает зеленым цветом.
В основе схемы лежит микроконтроллер PIC12F683. Светодиод D1 — двухцветный.
Скачать прошивку и исходник на MikroC вы можете ниже
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | МК PIC 8-бит | PIC12F683 | 1 | |||
| С1, С2 | Конденсатор | 15 пФ | 2 | |||
| С3 | Конденсатор | 0.1 мкФ | 1 | |||
| R1 | Резистор | 330 Ом | 1 | |||
| D1 | Двухцветный светодиод | Красный — Зеленый | 1 | С общим катодом | ||
| L1 | Катушка индуктивности | 10-330 мкГн | 1 | |||
