Пинпоинтер на базе импульсного металлоискателя. Это продолжение темы Импульсный металлоискатель PI-AR, принцип работы описывать не буду, расскажу про изменения.
Питается пинпоинтер от 8-ми вольт (два подключенных, последовательно аккумулятора 18650).
Доработана аналоговая часть , усилитель сигнала выполнен на операционном усилителе AD8605, если нужен в DIP корпусе, можно поставить MCP601. Отладочная плата взята более дешёвая, на базе процессора STM32F103C6T6. Индикация выполнена на активном зуммере, с напряжением питания 5 вольт и на RGB светодиоде. RGB светодиод используется и для индикации заряда батареи(зелёный заряжен, синий подсевший, красный разряжен при этом пинпоинтер отключается и моргает индикация). Управление выполнено на одной кнопке при нажатии которой, показывает уровень заряда батареи и происходит автоподстройка сигнала. В отличии от других пинпоитеров, построенных по принципу частотного генератора, у которых частота постоянно «уплывает», этот прибор обладает отличной стабильностью.
Единственный минус такого пинпоинтера это большое потребление тока (в отличии от других конструкций) в моём случае (при поисковой катушке, намотанной проводом, сечением 0.33 мм) это 40 ма и 45 ма в режиме индикации, но это вполне компенсируется тем что сейчас появилось много » халявных » аккумуляторов 18650 с ноутбуков, гироскутеров, электросамокатов, их ёмкости вполне хватит для долгой работы прибора. Чувствительность прибора на монету диаметром 25мм около 5-ти сантиметров, на крупный металл до 10 сантиметров.

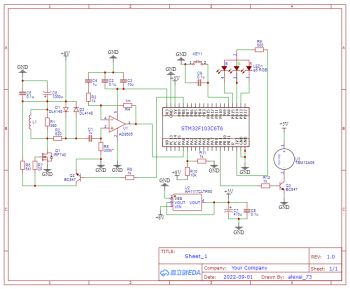

Принципиальная схема представлена на рисунке.
Настройка прибора сводится к подбору резистора R5, при увеличении сопротивления, увеличивается чувствительность (при этом стабильность сигнала снижается).
Катушка намотана проводом, сечением 0,33мм на оправке диаметром 40мм, 125 витков.
Программное обеспечение разработано в среде «Arduino IDE»(нужно будет скачать библиотеку для этой платы) и выполнено обычными ардуиновскими функциями, так что можно использовать и другой микроконтроллер (у AVR скорость в 4-е раза ниже, чувствительность упадёт).

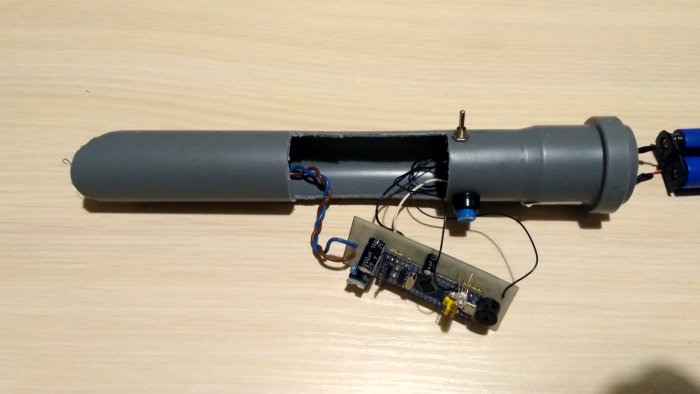

В разобранном виде.
В собранном виде.
Печатная плата разведена в программе EasyEDA, все исходники в архиве.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
Q2, Q3 | Биполярный транзистор | BC847 | 1 | |||
U1 | операционный усилитель | AD8605 | 1 | |||
U2 | Линейный регулятор | AMS1117-5.0 | 1 | |||
U3 | зуммер | TBM12A05 | 1 | |||
LED1 | Светодиод RGB | 1 | ||||
R1 | Резистор | 390 | 1 | 2 W | ||
R2 | Резистор | 620 | 1 | 2 W | ||
R3, R8, R11, R12 | Резистор | 1 кОм | 4 | smd 1206 | ||
R4 | Резистор | 1M | 1 | smd1206 | ||
R5 | Резистор | 300k* | 1 | smd 1206 | ||
R6 | Резистор | 5k1 | 1 | smd 1206 | ||
R7 | Резистор | 20 | 1 | smd 1206 | ||
R9 | Резистор | 500 | 1 | smd 1206 | ||
R10 | Резистор | 10 кОм | 1 | smd 1206 | ||
С1, C4 | Конденсатор | 1 мкф | 2 | smd 1206 | ||
C2, C5, C8, C9 | Конденсатор | 0.1 мкф | 4 | smd 1206 | ||
С3 | Конденсатор | 10 мкф | 1 | smd 1206 | ||
С6 | Электролитический конденсатор | 1000 мкф | 1 | 16 V | ||
С7 | Электролитический конденсатор | 470 мкф | 1 | 10 V | ||
D1, D2 | Диод | 1N4841 | 1 | |||
отладочная плата на базе микроконтроллера | STM32F103C6T6 | 1 | ||||
Q1 | MOSFET-транзистор | IRF740 | 1 | |||
