Представляю металлоискатель с микромощным потреблением, в режиме ожидания оно не более 1мВт. Это достигается применением микросхемы ИЛИ построенной по КМОП технологии.

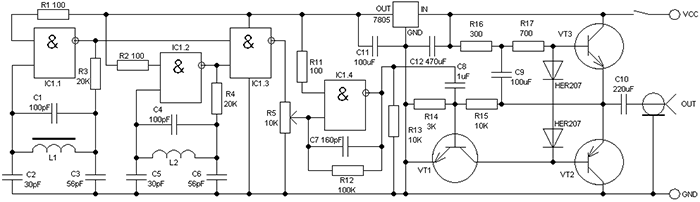

На элементах IC1.1 и IC1.2 собраны генераторы частот 160кГц и 161кГц соответственно. Где C1, L1- колебательный контур первого генератора, C4, L2- колебательный контур второго генератора. Индуктивность второго генератора L2 является поисковой катушкой. На элементе IC1.3 собран смеситель, на выходе которого получаем разность частот генераторов, равную 1000Гц. При появлении металлического предмета рядом с поисковой катушкой ее индуктивность меняется и меняет частоту генератора, что в свою очередь меняет частоту на выходе смесителя. Переменный резистор R5 является регулятором громкости. Элемент IC1.4 используется как буферный каскад-усилитель, отсекая лишние частоты и усиливая сигнал. На элементах VT1, VT2, VT3 собран двухтактный усилитель, рассчитанный на работу с наушниками сопротивлением 32-200 Ом.
Микросхема IC1 применена типа CD4030. Ее можно заменить любой другой микросхемой ИЛИ КМОП технологии. VT1, VT3- BC547, VT2- BC557. Все электролитические конденсаторы на напряжение 16В. Резисторы мощностью 0.125Вт. Напряжение питания- 6В.
Катушка L1- индуктивностью 100мГн.
Поисковая катушка L2- 140 витков провода диаметром 0.8мм, диаметр катушки- 150мм.
Настройка сводится к настройке генераторов на частоты около 160кГц с разностью в 1кГц.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1.1, IC1.2, IC1.3, IC1.4 | Вентиль | CD4030B | 1 | |||
| VT1, VT3 | Биполярный транзистор | BC547 | 1 | |||
| VT2 | Биполярный транзистор | BC557 | 1 | |||
| Линейный регулятор | LM7805 | 1 | ||||
| Выпрямительный диод | HER207 | 2 | ||||
| R1, R2, R11 | Резистор | 100 Ом | 3 | |||
| R3, R4 | Резистор | 20 кОм | 2 | |||
| R5 | Переменный резистор | 10 кОм | 1 | |||
| R12 | Резистор | 100 кОм | 1 | |||
| R13, R15 | Резистор | 10 кОм | 2 | |||
| R14 | Резистор | 3 кОм | 1 | |||
| R16 | Резистор | 300 Ом | 1 | |||
| R17 | Резистор | 700 Ом | 1 | |||
| C1, C4 | Конденсатор | 100 пФ | 2 | |||
| C2, C5 | Конденсатор | 30 пФ | 2 | |||
| C3, C6 | Конденсатор | 56 пФ | 2 | |||
| C7 | Конденсатор | 160 пФ | 1 | |||
| C8 | Электролитический конденсатор | 1 мкФ | 1 | |||
| C9, C11 | Электролитический конденсатор | 100 мкФ | 2 | |||
| C10 | Электролитический конденсатор | 220 мкФ | 1 | |||
| C12 | Электролитический конденсатор | 470 мкФ | 1 | |||
| L1 | Катушка индуктивности | 100 мГн | 1 | |||
| L2 | Катушка индуктивности | 1 | ||||
