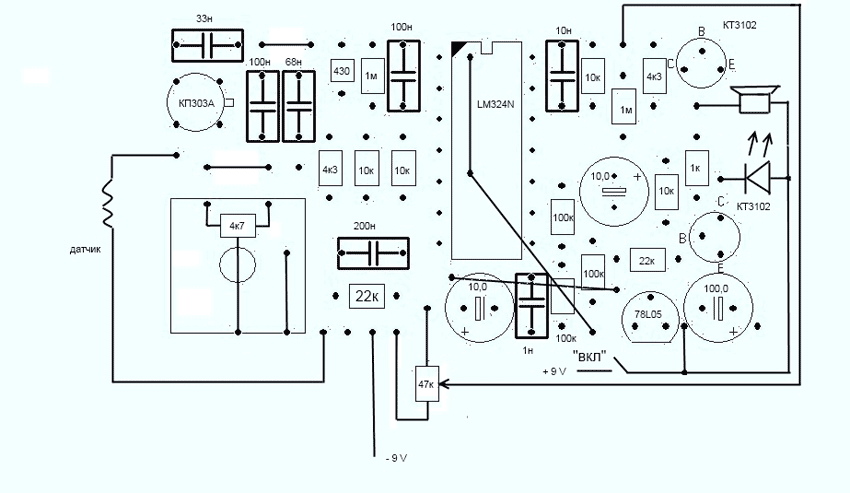

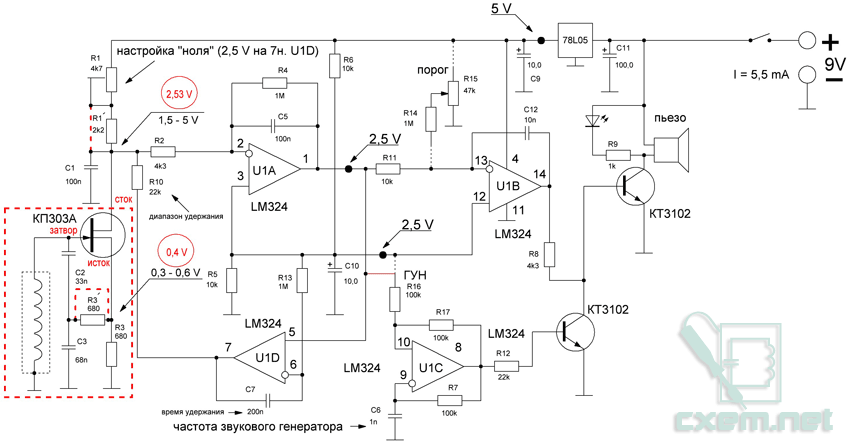

Ниже представлена схема самодельного пинпоинтера. Дальность 5 копеек — 5 сантиметров. Режим поиска — динамический, при приближении к цели переходящий в статический.

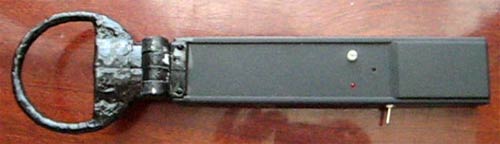

Катушка — ферритовый стержень. Длина 5см, диаметр 8мм, 320 витков, провод 0.3
катушка — кольцо диаметром 40мм, 150 витков, провод 0.14
Частота генератора около 20 кГц. Конденсаторы С2 и С3 — пленочные.

Ток потребления пинпоинтера составляет 5.5 мА, при световой и звуковой индикации — 10.5 мА.

Обсуждение статьи на форуме

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Линейный регулятор	LM78L05	1
U1	Операционный усилитель	LM324	1
	Биполярный транзистор	КТ3102	2
	Полевой транзистор	КП303А	1
С1, С5	Конденсатор	0.1 мкФ	2
С2	Конденсатор	0.033 мкФ	1
С3	Конденсатор	0.068 мкФ	1
С6	Конденсатор	1000 пФ	1
С7	Конденсатор	0.2 мкФ	1
С9, С10	Электролитический конденсатор	10 мкФ	2
С11	Электролитический конденсатор	100 мкФ	1
С12	Конденсатор	0.01 мкФ	1
R1	Подстроечный резистор	4.7 кОм	1
R1	Резистор	2.2 кОм	1
R2, R8	Резистор	4.3 кОм	2
R3, R3	Резистор	680 Ом	2
R4, R13, R14	Резистор	1 МОм	3
R5, R6, R11	Резистор	10 кОм	3
R7, R16, R17	Резистор	100 кОм	3
R9	Резистор	1 кОм	1
R10, R12	Резистор	22 кОм	2
R15	Переменный резистор	47 кОм	1
	Поисковая обмотка		1
	Светодиод		1
	Пьезоизлучатель		1
	Выключатель		1
