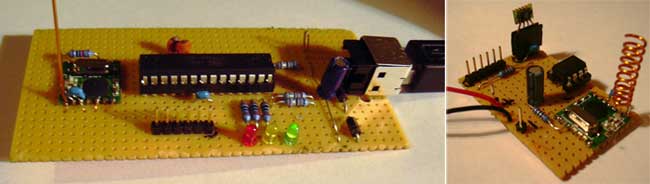

Ниже представлен проект устройства беспроводного измерителя температуры и влажности воздуха, с USB-подключением. Данный проект основывается на проекте obdev Remote Sensor. Основное отличие: вместо аналогового датчика температуры используется цифровой измеритель температуры и влажности Sensirion SHT11.

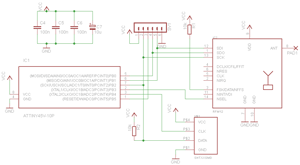

Схема измерительной части и передатчика

Измерительная плата устройства содержит микроконтроллер ATTiny45, датчик температуры и влажности SHT11, модуль радиопередатчика hoperf RFM12 868 Мгц.
Питание осуществляется от двух батарей АА. Время автономной работы — более 1 года.

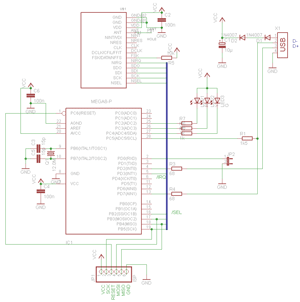

Схема приемника с USB

В приемнике используется такой же модуль RFM12 и МК ATMega8 µC. Принятые данные передаются в компьютер через USB-интерфейс.

Представленное в архиве ПО позволят записывать данные в CSV-формате: одно значение — одна строка.

Скачать прошивки и исходники, схемы, ПО вы можете ниже

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Схема измерительной части и передатчика.
IC1	МК AVR 8-бит	ATtiny45	1
IC2	Радиопередающий модуль	RFM12	1	868 МГц
U$1	Датчик температуры и влажности	SHT11	1
С4-С6	Конденсатор	0.1 мкФ	3
С7	Электролитический конденсатор	10 мкФ	1
R1, R2	Резистор	10 кОм	2
SV1	Разьем		1
	Схема приемника с USB.
IC1	МК AVR 8-бит	ATmega8	1
U$1	Радиоприемный модуль	RFM12	1
D1, D2	Выпрямительный диод	1N4007	2
С1	Электролитический конденсатор	10 мкФ	1
С2, С4, С6	Конденсатор	0.1 мкФ	3
С3, С5	Конденсатор	15 пФ	2
R1	Резистор	1.5 кОм	1
R2, R6, R7	Резистор	1 кОм	3
R3, R4	Резистор	68 Ом	2
R5	Резистор	10 кОм	1
Q1	Кварцевый резонатор	12 МГц	1
LED1	Светодиод	Красный	1
LED2	Светодиод	Желтый	1
LED3	Светодиод	Зеленый	1
Х1	Разьем	USB	1
JP1	Разьем	ISP	1
JP2	Джампер		1
