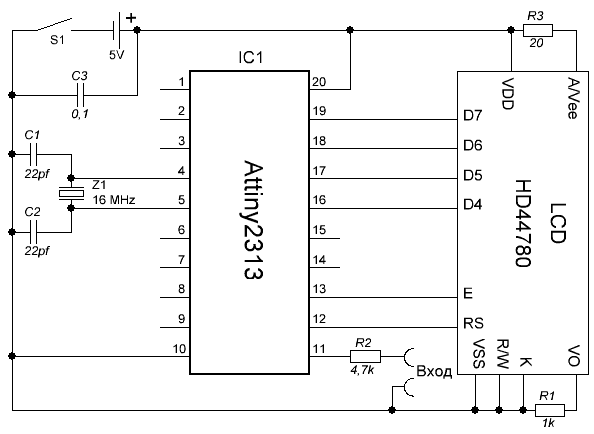

Последнее время мне очень часто требуется измерять частоту, уж очень много электронных проектов я делаю и поэтому появилось нужда в измерительном приборе — частотомере. Покупать данный прибор — я ещё школьник в 8 классе учусь а такая техника очень дорогая для меня. Сильно большие частоты мне измерять пока нет необходимости, хотя в скором времени возможно будет нужно. И поэтому я решил сделать свой частотомер своими руками! Стремясь к минимализму за основу взял AVR микроконтроллер ATtiny2313 и ЖКИ 16*1. Набросал проект в Proteus, написал прошивку и нарисовал принципиальную схему:

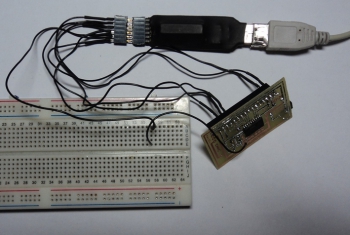

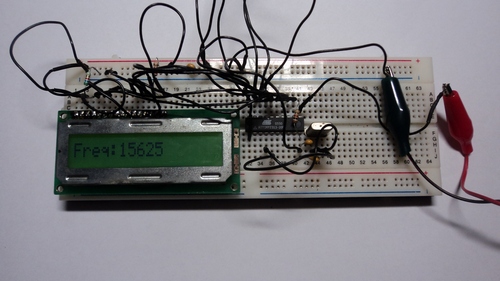

Собственно ничего сложного, всё очень просто. Собрал всё на бредборде, кто не знает это — макетная плата с механическими контактами. Проверил, работает! Вот фото отчёт:

Ну теперь надо реализовать прибор, сделать печатную плату и поместить в корпус.

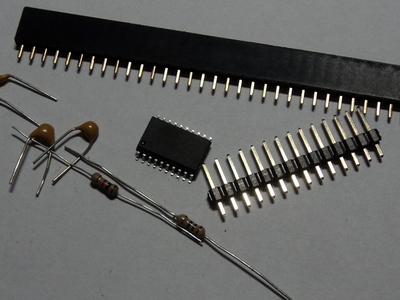

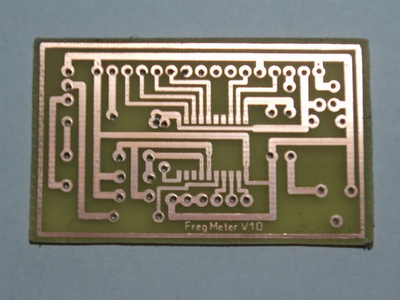

И так, теперь когда все детальки собраны, пора делать печатную плату. Её я сделал универсальной, добавил контактные площадки, мало-ли захочется что нибудь добавить. Чертил печатную плату я программе Sprint Layout 4.0, найти чертёж можно в файлах к статье. Плату я делал лазерно-утюжным методом, вот что получилось:

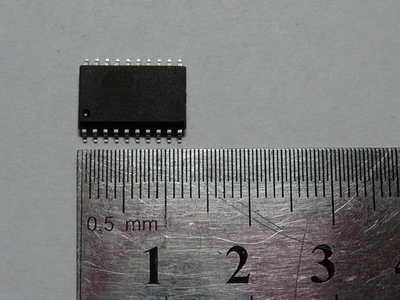

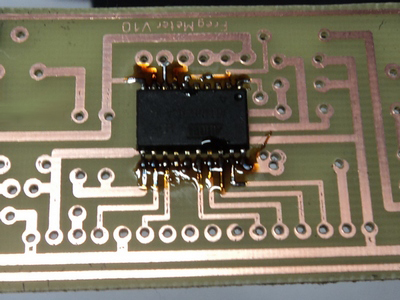

Самое главное это хорошо и качественно припаять микроконтроллер, ведь он в SOIC корпусе.

Не проблема, и мельче паяли! Главное не переборщить припоя и не жалеть канифоли.

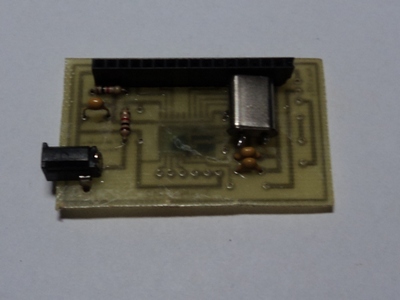

Запаиваем остальные детальки, вот что получилось:

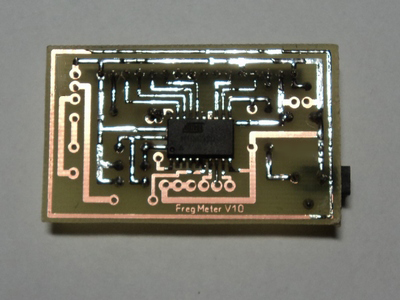

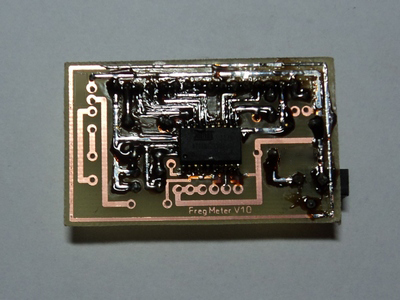

Кстати, от лишнего канифоля на плате можно избавиться с помощью технического спирта. Так намного лучше:

После сборки прошиваем микроконтроллер, я прошивал с помощью программы SinaProg программатором USBtiny. Вот фьюз биты:

Подключить программатор к микроконтроллеру можно проводками, подключить их к разъёму для ЖКИ:

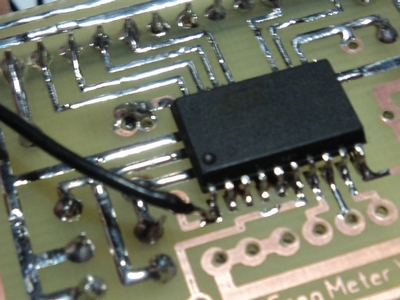

А reset припаять:

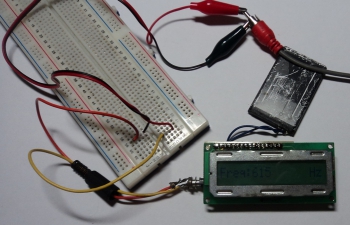

Распиновку подключения программатора к микроконтроллера не привожу, я думаю вы её знаете. После прошивки и установки фьюз-битов, устанавливаем ЖКИ и подаём питание на устройство:

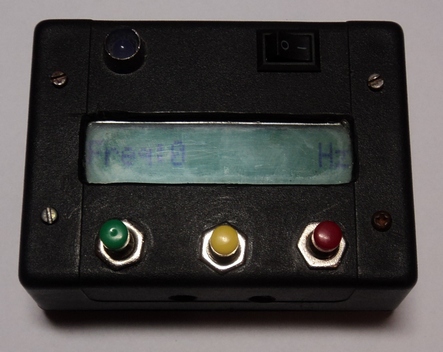

Заработало, отлично! Теперь устанавливаем устройство в корпус:

Как вы видите я свой частотомер сделал на базе своего велокомпьютера, дело в том что я себе собрал более навороченный велокомпьютер (с большим дисплеем на Atmega32, скоро про него напишу статью) а из этого и решил сделать частотомер, только плату переделал. И конечно видео работы устройства:

На видео видно что в качестве генератора я использую компьютер и программу NCH Tone Generator.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1	МК AVR 8-бит	ATtiny2313-20PU	1
C1, C2	Конденсатор	22 пФ	2
С3	Конденсатор	0.1 мкФ	1
R1	Резистор	1 кОм	1
R2	Резистор	4.7 кОм	1
R3	Резистор	20 Ом	1
LCD	ЖК индикатор 16*1	WH1601A	1	С совместимым HD44780 контроллером
Z1	Кварц	16 МГц	1
Вход	Разьём	PBS-40	1
S1	Выключатель		1
