Настольные и настенные часы с термометрами выполнены в корпусах от стрелочных часов. Часы и термометр изготовлены как отдельные, самостоятельные устройства.
Термометр описывать не буду, он выложен на этом же сайте термометр на PIC16F628A и FYD5622FS-11. Схема, печатная плата и прошивка там есть, все без изменений.
Датчик температуры DS18B20 настольных часов выведен за окно на улицу. Провода изолированные 0,35мм, длиной примерно 10 метров

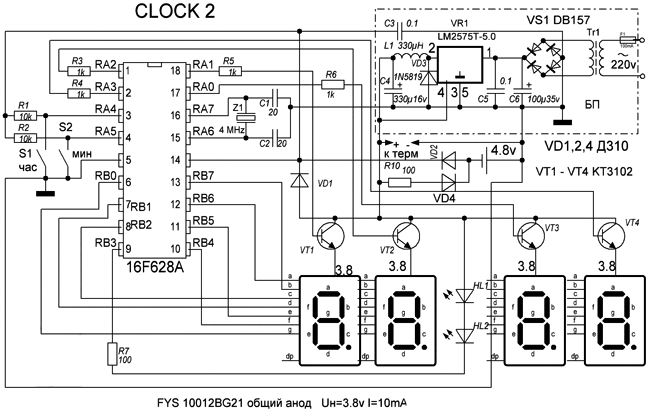

Часы собраны на одинарных 7-ми сегментных светодиодных индикаторах зеленого цвета. Размер цифры 14х25,4мм – хорошо различимы с любого уголка комнаты. Обратите внимание, что индикатор подключен без гасящих резисторов. Это связано с тем, что каждый сегмент состоит из двух соединенных последовательно светодиодов и номинальное напряжение 3,8 вольта. При динамической индикации токи не превышают допустимые.
Стабилизатор напряжения находится в вилке — адаптере. Он собран на 3 ваттном трансформаторе и высокочастотном преобразователе – стабилизаторе LM2575T-5.0 по стандартной схеме. Микросхема без радиатора, практически не греется. Разъём для блока питания 3,5мм. Кварц 4 МГц.
Транзисторы n-p-n любые маломощные. Кнопки 6×6 H=14/10мм припаяны со стороны проводников. Длина толкателя кнопок выбирается исходя из требований конструкции. При каждом нажатии на кнопку добавляется единичка. При удержании – счет ускоряется до разумной скорости.
Резисторы МЛТ – 0,25. R3 – R6 1-3 кОм.
Аккумуляторы: 4 штуки из GP- 170, или подобные. При отключении сетевого напряжения они питают только микроконтроллер.
Диоды желательно подобрать с наименьшим падением напряжения в прямом направлении.
Платы изготовлены из одностороннего фольгированного стеклотекстолита.
НЕХ файл, схема, печатки в папке №1.
Вариант 2: на одной плате
В этот корпус не помещались две платы: часов и термометра. Уменьшать размеры индикатора часов не хотелось.
Отображать время и температуру одним индикатором по очереди в настольных часах мне не нравится.

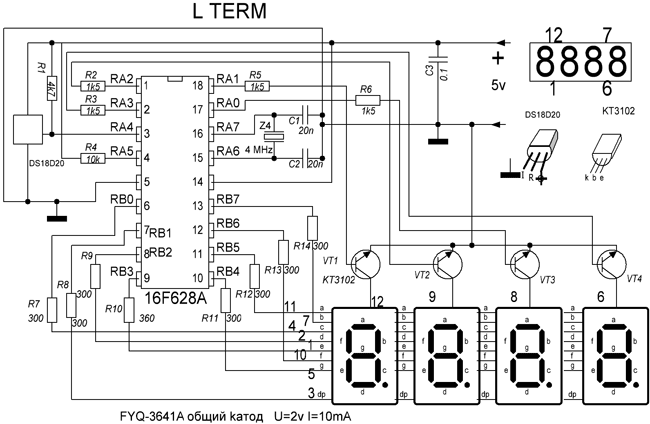

Пришлось взять для термометра другой индикатор меньшего размера и нарисовать новую печатную плату. Поэтому схема и прошивка для термометра другие.
НЕХ файл и схема термометра в папке № 2. Печатная плата там же.
Схема часов без всяких изменений взята из первого раздела.
Ниже вы можете скачать прошивки и печатные платы в формате HEX
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Вариант 1 | |||||||
| МК PIC 8-бит | PIC16F628A | 1 | |||||
| VR1 | DC/DC импульсный конвертер | LM2575 | 1 | 5В | |||
| VT1-VT4 | Биполярный транзистор | КТ3102 | 4 | ||||
| VD1, VD2, VD4 | Диод | Д310 | 3 | ||||
| VD3 | Диод Шоттки | 1N5819 | 1 | ||||
| VS1 | Диодный мост | DB157 | 1 | ||||
| С1, С2 | Конденсатор | 20 пФ | 2 | ||||
| С3, С5 | Конденсатор | 0.1 мкФ | 2 | ||||
| С4 | Электролитический конденсатор | 330 мкФ 16 В | 1 | ||||
| С6 | Электролитический конденсатор | 100 мкФ 35 В | 1 | ||||
| R1, R2 | Резистор | 10 кОм | 2 | ||||
| R3-R6 | Резистор | 1 кОм | 4 | ||||
| R7, R10 | Резистор | 100 Ом | 2 | ||||
| L1 | Катушка индуктивности | 330 мкГн | 1 | ||||
| Tr1 | Трансформатор | 1 | |||||
| F1 | Предохранитель | 100 мА | 1 | ||||
| Батарея | 4.8 В | 1 | |||||
| HL1, HL2 | Светодиод | 2 | |||||
| S1, S2 | Кнопка | 2 | |||||
| Z1 | Кварц | 4 МГц | 1 | ||||
| Индикатор | FYS10012BG21 | 1 | |||||
| Вариант 2 | |||||||
| МК PIC 8-бит | PIC16F628A | 1 | |||||
| VT1-VT4 | Биполярный транзистор | КТ3102 | 1 | ||||
| С1, С2 | Конденсатор | 20 пФ | 2 | ||||
| С3 | Конденсатор | 0.1 мкФ | 1 | ||||
| R1 | Резистор | 4.7 кОм | 1 | ||||
| R2, R3, R5, R6 | Резистор | 1.5 кОм | 4 | ||||
| R4 | Резистор | 10 кОм | 1 | ||||
| R7-R9, R11-R14 | Резистор | 300 Ом | 7 | ||||
| R10 | Резистор | 360 Ом | 1 | ||||
| Датчик температуры | DS18D20 | 1 | |||||
| Индикатор | FYQ-3641A | 1 | |||||
