Электронные аксессуары для игры S.T.A.L.K.E.R.

Набор состоит из ОСНОВНОГО ПРИЕМНИКА, МАЯКА «А», МАЯКА «В», МАЯКА «С», ПРИЕМНИКА — ИНДИКАТОРА, ПРОГРАММАТОРА .

ОСНОВНОЙ ПРИЕМНИК.

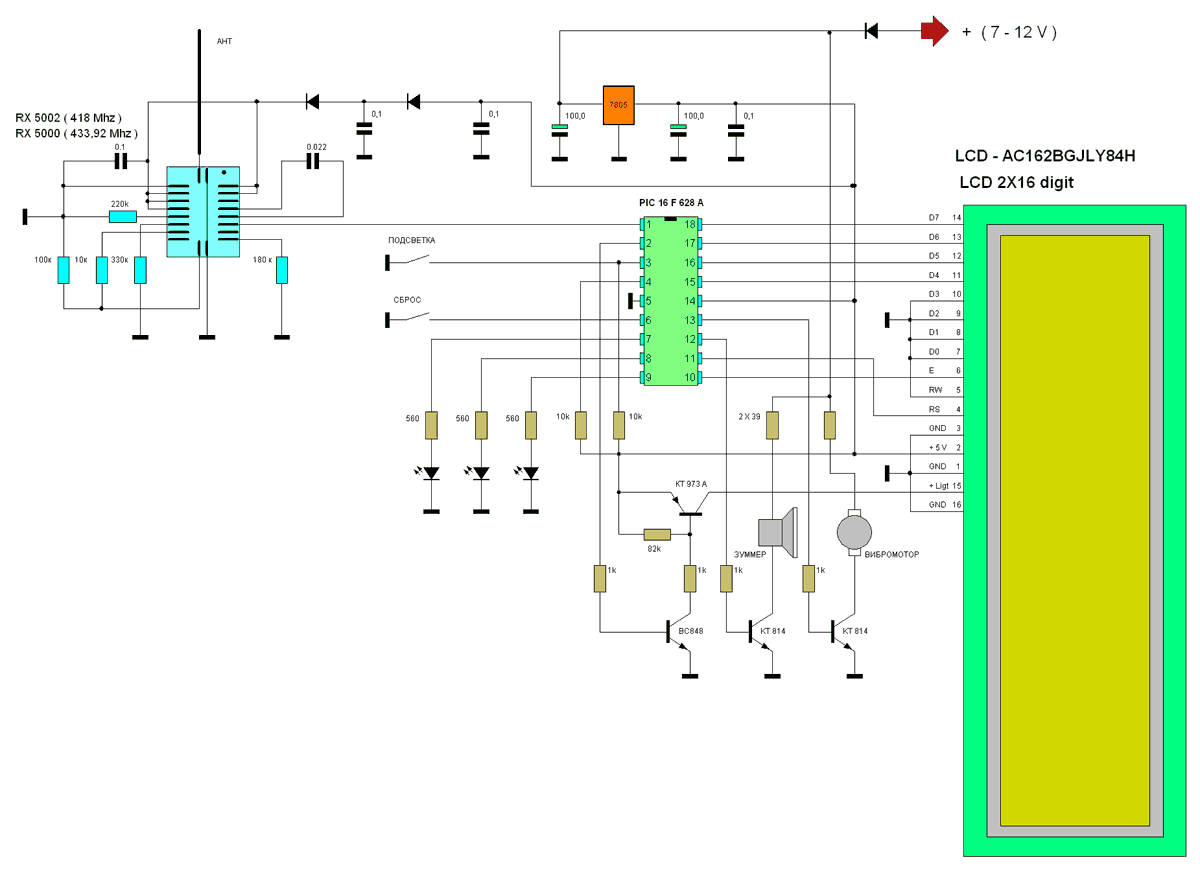

Схема приемника

Служит индикатором «жизни» игрока. Выполнен в виде пейджера с дисплеем. При попадании в зону действия маяка «А» пищит и показывает на дисплее уровень облучения ,который растет с каждой секундой нахождения в зоне действия маяка на 7%. Если уровень облучения достигнет 100 %, на дисплее возникнет надпись » ВЫ УМЕРЛИ «. Это будет сопровождаться длинным звуковым сигналом. При попадании в зону действия маяка «В» приемник пищит и показывает на дисплее уровень ПСИ ВОЗДЕЙСТВИЯ ,который растет с каждой секундой нахождения в зоне действия маяка на 7%.

Если уровень ПСИ ВОЗДЕЙСТВИЯ достигнет 100 %, на дисплее возникнет надпись » ВЫ ПОД КОНТРОЛЕМ «. Это будет сопровождаться длинным звуковым сигналом. Надпись » ВЫ ПОД КОНТРОЛЕМ » будет появляться всякий раз при попадании в зону маяка » В «. При попадании в зону действия маяка «С» на приемнике сразу возникает надпись » ВЫ УМЕРЛИ » . Тоесть маяк «С» «убивает» сразу.

ПРОГРАММАТОР.

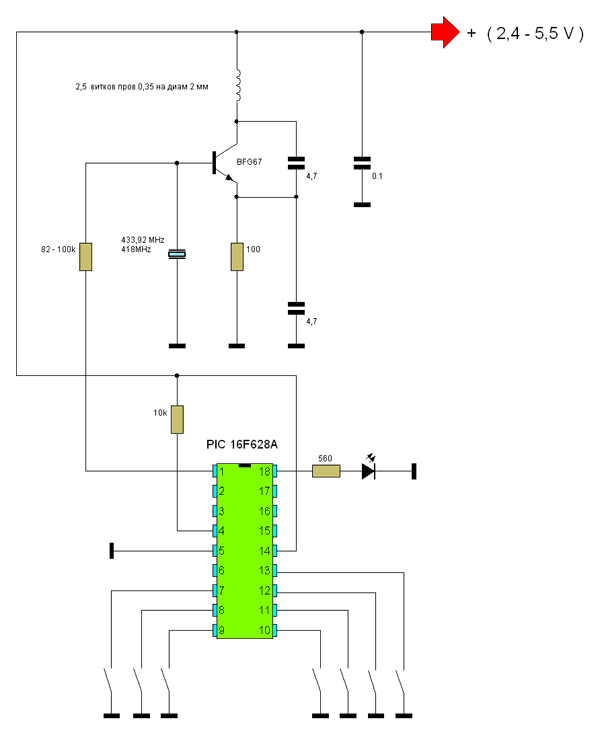

Схема программатора

Устройство предназначенное для сброса приемника в исходное состояние по радиоканалу. Также программатором можно запрограммировать приемник, чтобы он не реагировал на сигнал любого из маячков на выбор.

МАЯЧКИ — ПЕРЕДАТЧИКИ.

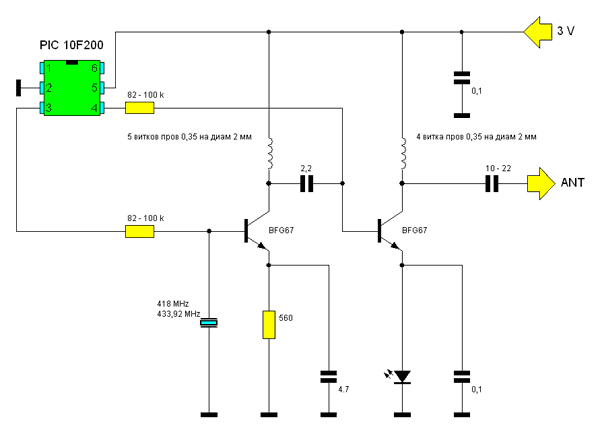

Схема маяков

Миниатюрные радиопередатчики , излучающие радиосигнал 1 раз в секунду .
Радиус действия такого устройства не более 50 -70 метров .Время непрерывной работы — около недели от батарейки CR2032 .
Каждый из маяков излучает свой индивидуальный цифровой код .Во время передачи горит светодиод .

ПРИЕМНИК — ИНДИКАТОР.

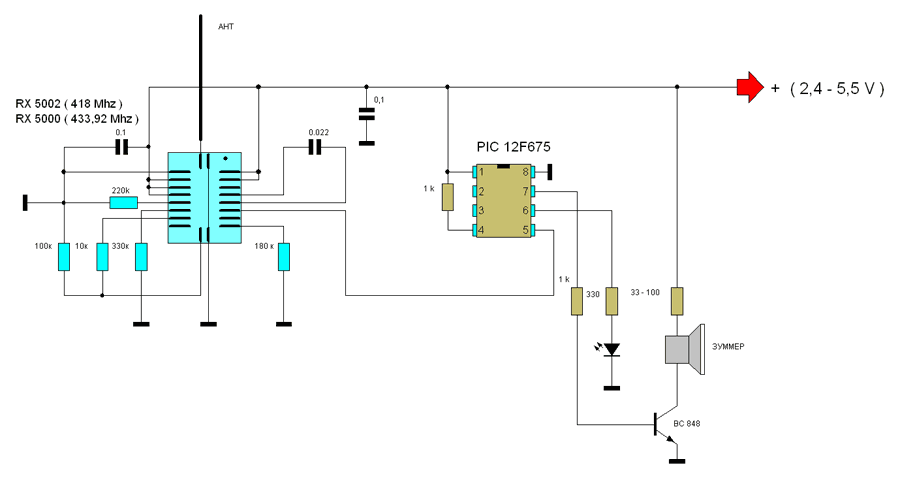

Схема дополнительного приемника

Миниатюрное устройство служащее индикатором наличия любого из излучений .
При попадании в зону любого из маяков пищит и мигает светодиодом .
Это приспособление на местности удобно забросить на веревке вперед и убедиться в безопасности .

За прошивками обращаться к автору: blaze2006@ukr.net или телефону в Украине 8-050-942-35-95.

Печатные платы в формате LAY, а так же фотографии готового устройства можно скачать ниже

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Основной приемник.
Линейный регулятор L7805AB 1
МК PIC 8-бит PIC16F628A 1
Биполярный транзистор КТ973А 1
Биполярный транзистор BC848 1
Биполярный транзистор КТ814А 2
Диод 3
Светодиод 3
Конденсатор 0.022 мкФ 1
Конденсатор 0.1 мкФ 4
Электролитический конденсатор 100 мкФ 2
Резистор 39 Ом 2
Резистор 560 Ом 3
Резистор 1 кОм 4
Резистор 10 кОм 3
Резистор 82 кОм 1
Резистор 100 кОм 1
Резистор 180 кОм 1
Резистор 220 кОм 1
Резистор 330 кОм 1
Радиоприемный модуль RX 5002 (418 МГц) 1 RX5000 (433,92 МГц)
Антенна 1
Тактовая кнопка 2
Зуммер 1
Вибромотор 1
LCD-дисплей LCD 2X16 1
Батарея питания 7-12 В 1
Программатор.
МК PIC 8-бит PIC16F628A 1
Биполярный транзистор BFG67 1
Светодиод 1
Конденсатор 4.7 пФ 2
Конденсатор 0.1 мкФ 1
Резистор 100 Ом 1
Резистор 560 Ом 1
Резистор 10 кОм 1
Резистор 82-100 кОм 1
Кварцевый резонатор 418 МГц 1 433.92 МГц
Катушка индуктивности 1
Тактовая кнопка 7
Батарея питания 2.4-5.5 В 1
Маячок-передатчик.
МК PIC 8-бит PIC10F200 1
Биполярный транзистор BFG67 2
Светодиод 1
Конденсатор 2.2 пФ 1
Конденсатор 4.7 пФ 1
Конденсатор 10-22 пФ 1
Конденсатор 0.1 мкФ 2
Резистор 560 Ом 1
Резистор 82-100 кОм 2
Кварцевый резонатор 418 МГц 1
Катушка индуктивности 2
Антенна 1
Батарея питания 3 В 1
Приемник-индикатор.
МК PIC 8-бит PIC12F675 1
Биполярный транзистор BC848 1
Светодиод 1
Конденсатор 0.022 мкФ 1
Конденсатор 0.1 мкФ 2
Резистор 33-100 Ом 1
Резистор 330 Ом 1
Резистор 1 кОм 2
Резистор 10 кОм 1
Резистор 100 кОм 1
Резистор 180 кОм 1
Резистор 220 кОм 1
Резистор 330 кОм 1
Радиоприемный модуль RX 5002 (418 МГц) 1
Антенна 1
Зуммер 1
Батарея питания 2.4-5.5 В 1
