В интернете можно найти большое количество схем термометров различной сложности: от самых простеньких, т.н. «показометров», до «продвинутых» систем, способных не только измерять температуру/влажность/скорость ветра но и отслеживать китайские спутники вести логи, строить графики, с последующей загрузкой на конкретный сервер и т.д. В этой статье пойдет речь о простеньком устройстве из первой упомянутой категории — «показометре». Меня натолкнуло на создание такого устройства недавно опубликованная на сайте статья с названием RGB индикатор. Прочитав эту статью тоже захотел собрать что-нибудь из категории «светящихся бесполезных красивых сувениров». В итоге, получилось то, что описано ниже.

Схема собрана на микроконтроллере ATtiny13, датчике температуры DS18B20, RGB — светодиоде и еще на нескольких компонентах. Был выбран именно этот микроконтроллер, так как  в данном случае размеры платы очень критичны. Датчик для измерения температуры — DB18B20. Он использует исключительно 1-Wire протокол – при этом формируется соединение, которое осуществляет коммуникацию на шине, используя всего один управляющий сигнал. Таким образом, у микроконтроллера осталось целых 4 свободных вывода (PB5, он же RESET, используется по своему прямому назначению).

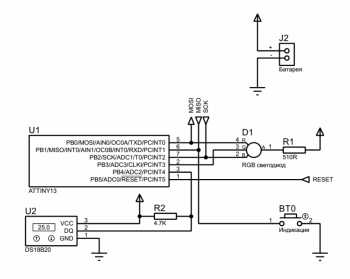

Схема прибора представлена ниже:

Программа для микроконтроллера написана на С в среде разработки Atmel Studio 7. В архиве, прикрепленном к статье есть все необходимые файлы, а также уже скомпилированная прошивка.

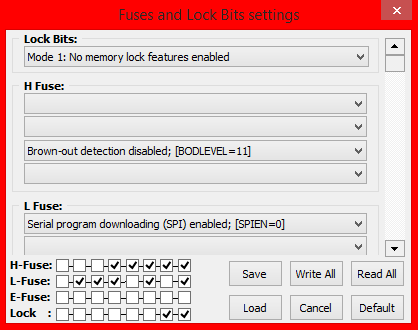

Fuse-биты необходимо выставить в соответствии со скриншотом, представленным ниже:

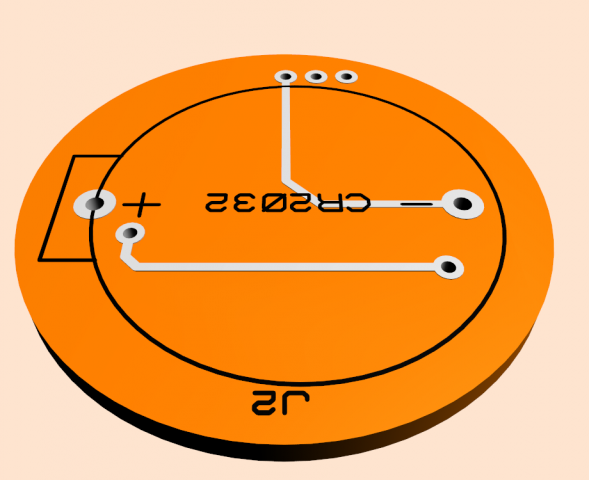

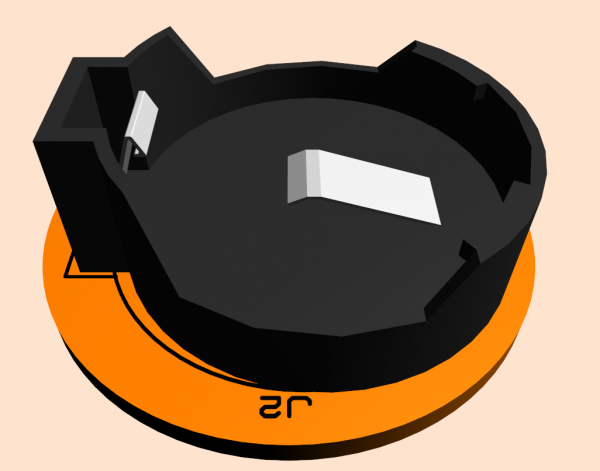

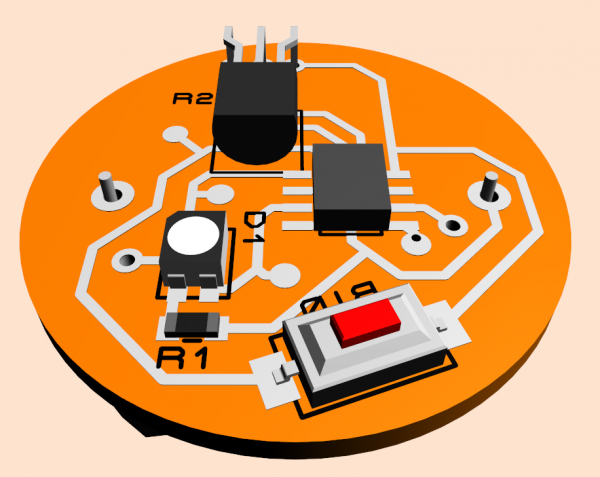

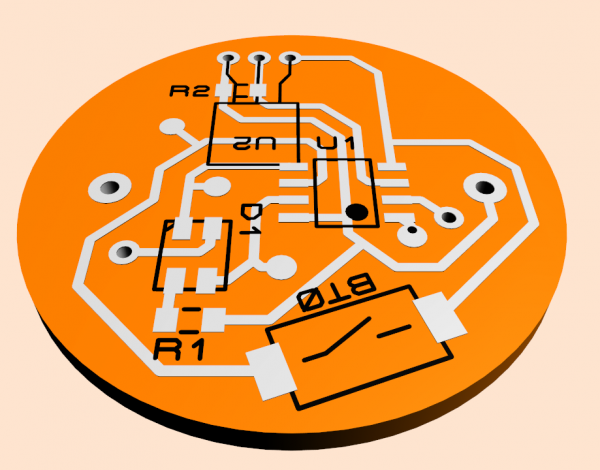

Внешний вид устройства (3D модель):

Спасибо за внимание!

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	МК AVR 8-бит	ATtiny13	1	SO8
U2	Датчик температуры	DS18B20	1
R1-R3	Резистор	510 Ом	1	0805
R4	Резистор	4.7 кОм	1	0805
D1	Светодиод	RGB	1	5050
BT0	Кнопка		1	3 x 6 x 2.5мм
