Было как-то дело, собирал часы на ИВ-18 (https://cxem.net/mc/mc475.php). Шло время, а мне все больше не нравилась схема управления. Там и накал был от постоянки, да и была засветка (хоть и не большая). Да и факт, что плата была слишком сложная — т.е. только изготовление на заводе — печалило еще сильнее. так и родились новые часы.

Часы на ИВ-18

Описание сборки

Новая конструкция предполагает собой 7 плат. Одна основная и 6 вспомогательных. Вспомогательные платы — круглые, которые крепятся к плате-держателю и те в свою очередь паяются на основную плату. Вспомогательные платы соединяются очищенным от эмали проводом 0.35мм. Получается своего рода бутерброд. Минус: ремонтопригодность практически нулевая. Хотя.. чему там ломаться?

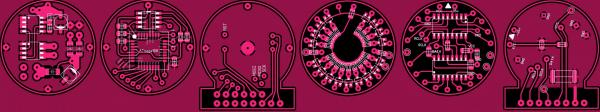

Рис. 1 — вспомогательные платы

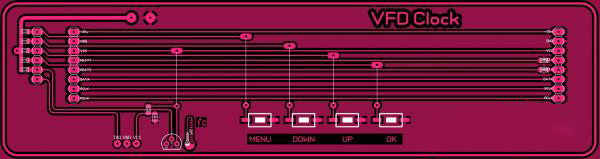

Рис.2 — основная плата

Описание схемотехники

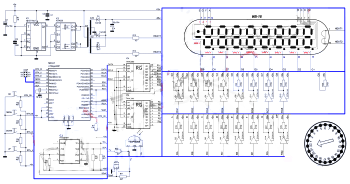

Рис. 3 — принципиальная схема

В схеме ничего такого нету, на чем хотелось-бы заострять внимание. Преобразователь на КФ1211ЕУ1 повышает с 5в до -35в, а так-же создает переменку для питания накала. Отрицательное напряжение подается на аноды-сегменты и решетки, отпирается все это дело положительным напряжением (+35 вольт относительно катода). Управление непосредственно решетками и сегментами идет через транзисторы DTA114 — великолепные транзисторы. Я брал в корпусе SOT-323. Индикация осуществляется при помощи сдвиговых регистров 74HC595. Прошивка такая-же как и в предыдущей статье. Однако заново переписал библиотеку для DS18b20. Часы собраны на микроконтроллере ATmega328.. Все режимы по настройке можете почитать в предыдущей статье — там ничего не изменилось.. Ах да.. батарейка — я про нее напрочь забыл. Ну кому надо — тот сам ее сюда допроектирует. Трансформатор: кольцо (размер даже не мерял). Первичка — 2х4 витка провода 0.35мм, Вторичка — китайский монтажный провод — заполняем им все кольцо. Обмотка накала — 2 витка провода 0.35мм. На выходе с преобразователя получилось -50 вольт (относительно земли). Допускается питание до 70 вольт в режиме динамической индикации. В качестве часов реального времени применена микросхема DS3231 в корпусе SO-8. За пол месяца работы часы отстали на одну секунду — это прям потрясающая находка! Еще одно изменение в прошивке: время, дата, температура переключаются автоматически. Время показывает дольше, чем остальные режимы.

Небольшая пояснялка

Если-же все-таки кто-то решится собрать эти часы, вам следует знать…

1. Плата, расположенная слева — крепится двумя рядами штырьков. Нижний ряд паяем как есть, верхний — вытаскиваем штырьки из пластика, укорачиваем с обеих сторон и направляя штырёк пинцетом стараемся попасть в оба отверстия.
2. Так-же на левой плате расположены отверстия для ICSP. Эти отверстия совпадают с отверстиями на вспомогательной плате контроллера. Но RST паяется к резистору, ибо под него отверстие я забыл предусмотреть.
3. Платы-крепления  паяются к основной плате с верхней стороны. Увы, это сложно, но возможно
4. Индикатор после окончательной сборки будет смотреть совсем немного вверх. Кому не понравится (как и мне) — у вас будет возможность его немного повернуть
5. Питание! Ох уж. На плате крепления есть есть точки питания. Они подключены к основной плате отдельными проволоками. Так-же разъема питания тут никакого нету. Старый зарядный кабель был обрезан и припаян к плате преобразователя, а что-бы он хоть как-то держался — он припаян проволокой к плате в виде скобы
6. В данном проекте применен ИВ-18 тип. 2 (тот, что с черным фоном). У него 3 вывода не используется, так вот их ОТКУСЫВАЕМ, в плате нету места под них.
7. У индикатора 9 разрядов (8 основных и один служебный). Служебный не используется, ибо сдвиговый регистр имеет разрядность 8 бит, места под 3й просто не было
8. Про батарейку Вы уже в курсе
9. УДАЧИ ВАМ, ЕСЛИ ВЫ РЕШИТЕСЬ ЭТО ПОВТОРИТЬ, ОНА ВАМ НЕСОМНЕННО ПОНАДОБИТСЯ!

ИВ-27М

Так-же по этому образу и подобию собрал часы на ИВ-27. Проект получился чуть сложнее. Схемы на него нету, ибо она почти похожа на схему от этих часов. Сия конструкция завелась не сразу и было несколько убитых микросхем 74hc595 ибо при наладке нечайно замкнул -35v и RCLK, что так-же убило и пару транзисторов. В результате при снятии и разборке бутерброда — одна из плат была повреждена. Пришлось травить новые. Так-же при первом включении — эти часы страшно глючили. При установке конденсатора по питанию (на плате не предусмотрен) — все нормализовалось. Проект дико сырой, но выложу как есть — может кто-то доведет до ума, ну а мне как говорится «и таааак сойдет» (с)

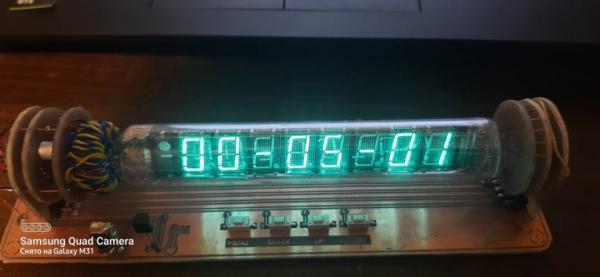

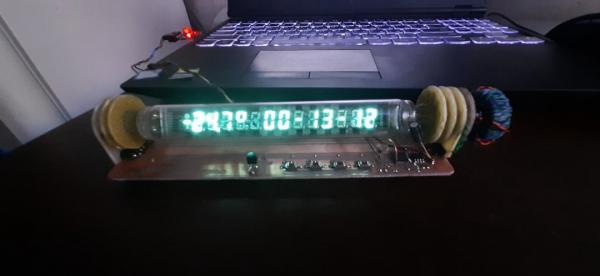

Фото 1 — часы на ИВ-27



Рис. 4 — вспомогательные платы часов на ИВ-27

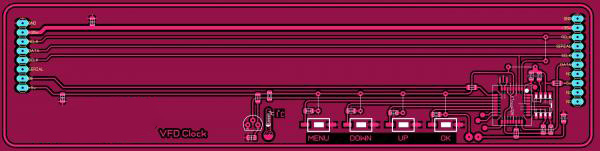

Рис. 5 — Основная плата часов на ИВ-27

Так-же к этим часам в будущем есть идея добавить выносной датчик температуры, работающий на частоте 433.92МГц. Тут уже надо осваивать микросхему PT4303-S — это уже совсем другая история, продолжение которой обязательно будет…

К статье прилагаю все печатные платы (от обоих часов, все в одном файле) и исходник от часов на ИВ-18
