Универсальная динамическая подсветка Ambilight своими руками с компьютерным управлением Twinkling Plug ( Paintpack ) .

Российская разработка от создателей команды популярного устройства IgorPlug2 ( ИК приемник для ПК ).

Устройство называется  Twinkling Plug ( Paintpack ) входит в серию разработок GraniCubicle (автор любит Кубики и модульность конструкций ).

Мы посвятили много сил и времени работая над  данной конструкцией.
Хотим поделиться получившимся  устройством с  читателями и сообществом радиолюбителями. Будем очень рады если устройство вам понравится и вы найдете его интересным , а также полезным для себя.

Назначение

Устройство предназначено для создания 2-х канальной фоновой подсветки монитора (телевизора в режиме монитора) с возможностью управления компьютером с пульта ДУ.

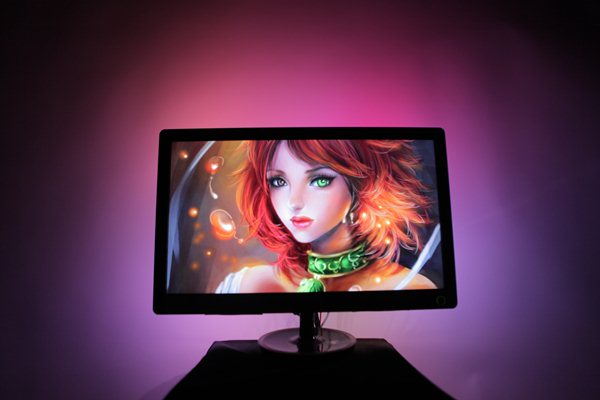

Система освещает светодиодами стену позади монитора в такт цвета картинки на мониторе. В зависимости от режима работы и настроек достигается различный эффект.

Например более комфортный просмотр в вечернее время с приглушенным светом.
Либо эффект расширения картинки и  более глубокое вовлечение в происходящее на экране.
Согласитесь например впечатления от взрыва в боевике вырвавшегося с экрана и осветившие комнату не могут остаться равнодушным никого ?
Или синее море и солнце по настоящему осветившее вашу комнату с экрана!

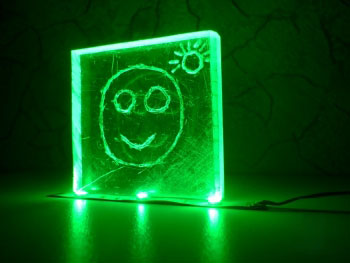

Вы можете придумать свое применение устройства : например оригинально подсветить аквариум , рабочее пространство , либо сделать моддинг системного блока ПК.  Не забудьте поделится идеей с нами 🙂

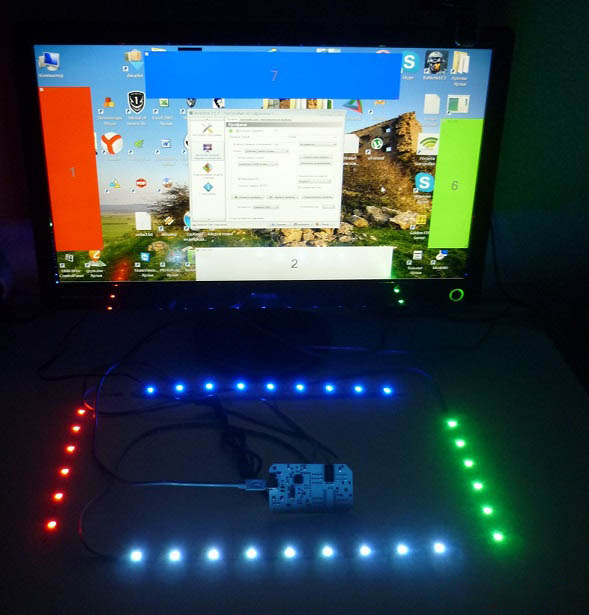

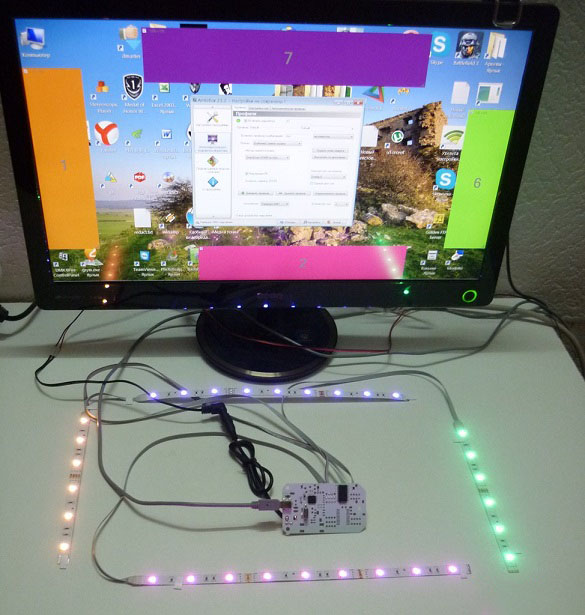

Устройство представляет из себя RGB контроллер светодиодной ленты + программа управления на ПК .

Светодиодная лента прикрепляется по периметру на заднюю стенку монитора.
На компьютере устанавливается управляющая программа .

Программа сканирует изображение на экране, считает средний цвет зоны и зажигает светодиоды.

Видео пример в работе:

История создания

Корнями разработка уходит в 2009 год , тогда для друга студента и его курсовой была создана черно белая схема и цветная. Простая программа управления.

На этапах создания было опробовано около:

• 50 схем (на контроллерах Atmega 8,48,16 и других).
• 500 прошивок,
• несколько тысяч перепрошивок контроллеров.
• 500 сборок программы управления Ambibox ( ранее ServerIR ).

Прошивка написана на Assembler , что позволило выжать максимум из микроконтроллера. В 2011 году проект получил название Twinkling Plug . В переводе мигающий. Также были сделаны наработки схем для работы от ТВ сигнала для просмотра теле эфира. Это направление пока заморожено.

Особенности проекта:

• DMX совместимая система.
• Модульность.
• Возможность получить желаемый набор функций из разработанных блоков. Например есть блок управления реле для управления нагрузкой. Сменой прошивки вы можете превратить устройство в USB программатор контроллеров Atmel.
• Доступность схем и прошивки.
• Доступность программного обеспечения.
• Работа в ОС WinXP/Vista/7 Seven 32-64bit/ win 8

В сети существуют аналогичные нашему проекты, как отечественные так и зарубежные. Чем отличаемся мы ?

Кроме продвинутой гибкой по возможностям аппаратной платформы .
Например у других подобных проектов очень слабый софт.
Который работает медленно , либо нагружает ПК либо слабая совместимость захвата из различных источников.

Мы поработали над софтом чтобы сделать его максимально функциональным и работоспособным.
У аналогов  не предоставлено  возможности играть  в новые игры (dx10-11),  игровая  поддержка и старых игр  хромает. Нам удалось это решить.

Аппаратные характеристики проекта Twinkling Plug:

• 2RGB-20RGB каналов
• Диагональ экрана: мониторы от 15 дюймов до ТВ 50 дюймов . И даже проекторы 2х3 метра!
• Бинарная модуляция (10 бит 200гц) либо ШИМ модуляция.
• Возможность управления SPI лентойпикселами ( в разработке ).
• ИК приемник. Автономное управление подсветкой. Управление ПК с пульта ду в дополнение к мыши и клавиатуре.
• Управление реле (нагрузкой).
• USB порт для подключения к компьютеру.
• Стандартное HID устройство ввода (драйвера устанавливаются автоматически).
• Bluetooth связь с  ПК ( в разработке ).
• Питание 5 вольт для схемы
• Питание светодиодной ленты 12в.

Софт

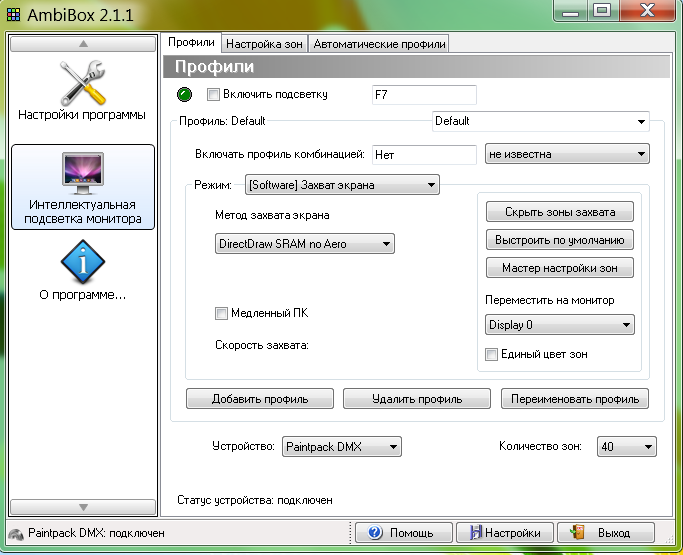

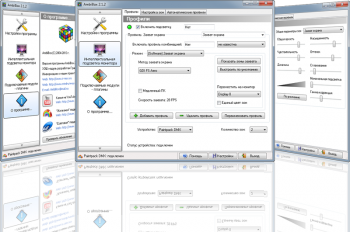

Программа управления подсветкой Ambibox.

• Широкие возможности по настройке .
• Выбор различных методов сканирования экрана.
• Различные режимы работы подсветки: интерактивный, статический , переливающийся , цветомузыка.
• Для геймеров: игровой режим , подарили программисты PlayClaw.
•
•

Сборка устройства

Для самостоятельной сборки рекомендуем наиболее удобный и простой вариант исполнения. Детали легкодоступны и даже программатор не потребуется!

В конце статьи прикреплен архив со всем необходимым для сборки.

Модель: 2RGB зоны + ИК приемник.

В устройстве применяется микроконтроллер Atmel AT90USB162.

• Встроенный аппаратный USB порт.
• Прошивка через USB без программатора.

Прошивка контроллера

Для этого вам потребуется программа Flip (FLexible In-system Programmer), скачать ее можно с официального сайта: http://www.atmel.com/tools/FLIP.aspx

Также для сборки понадобятся: транзисторы D667, детали обвязки, RGB Светодиодная лента 1-2 метра.

Питание светодиодной ленты возможно как от внешнего БП 12 вольт, либо от системного блока ПК .

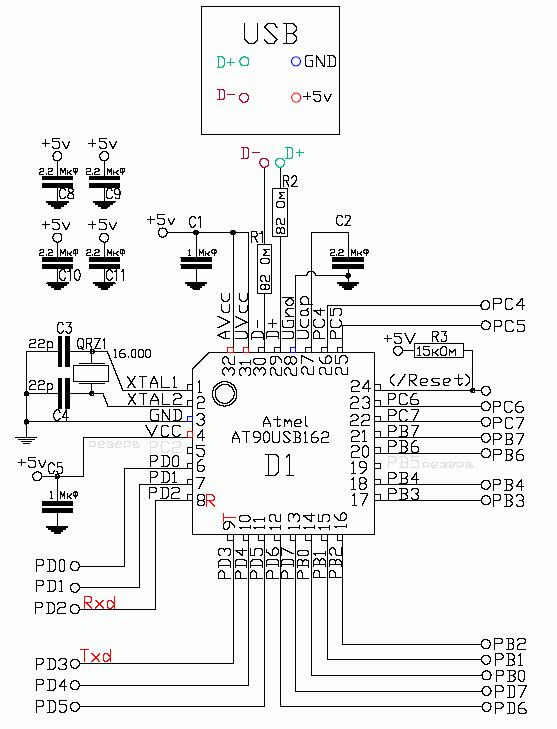

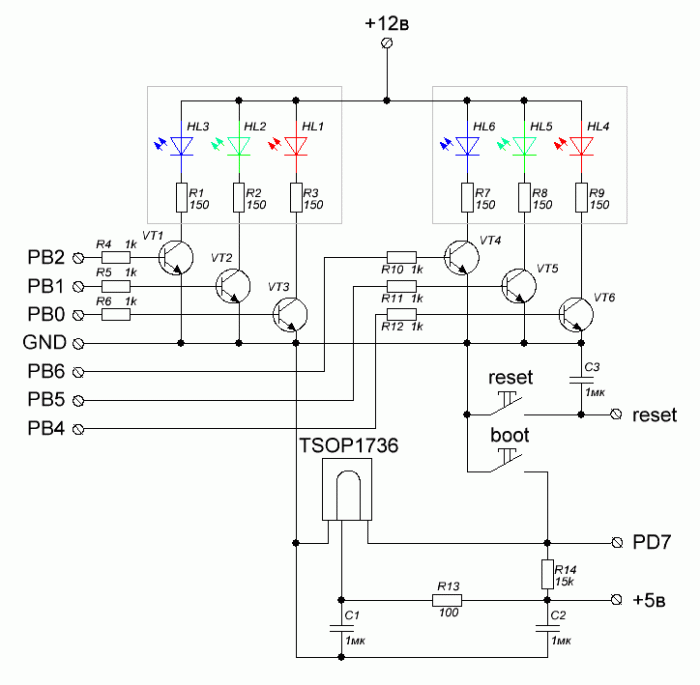

Принципиальная схема устройства:

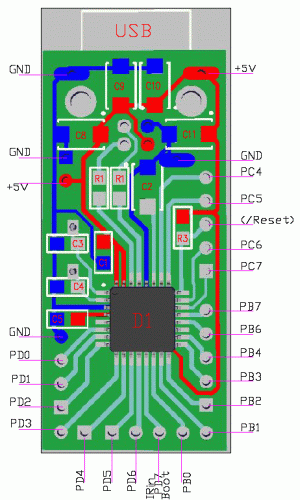

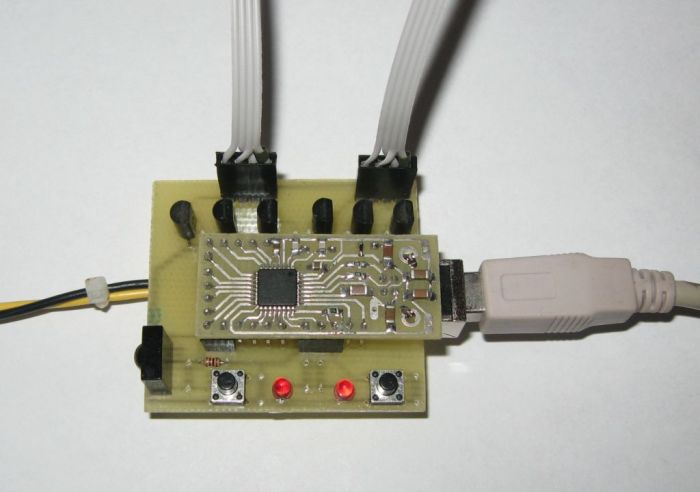

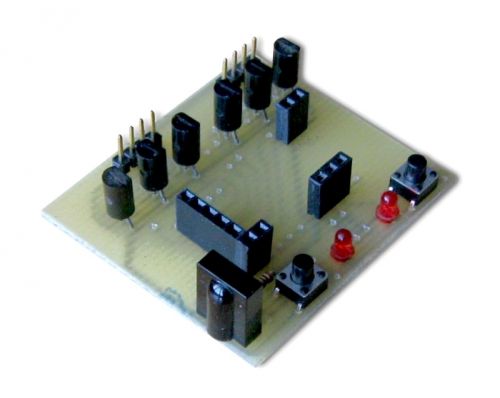

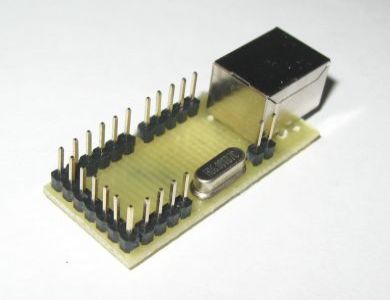

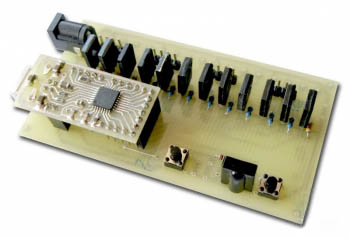

Внешний вид собранной платы

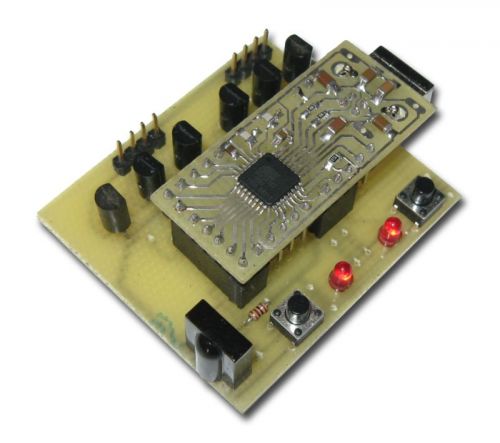

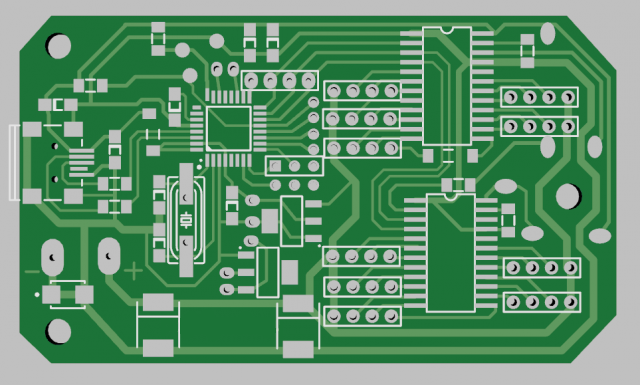

Плата двух этажная: контроллер с обвязкой + силовая часть .

Преимущества компоновки платы : вы можете в дальнейшем заменить силовую часть на другую под новые потребности .

После прошивки  микроконтроллера, обнаружится новое HID  устройство ввода. Драйвера установятся автоматически.

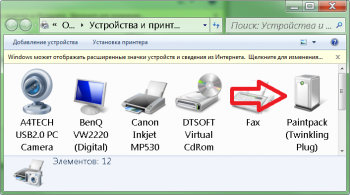

В диспетчере устройств будет  устройство Paintpack (Twinkling Plug) .

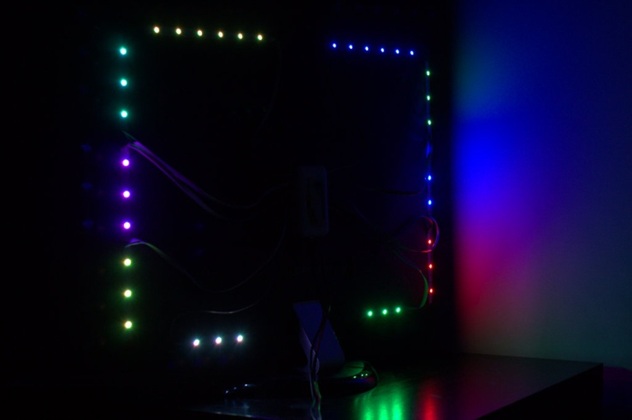

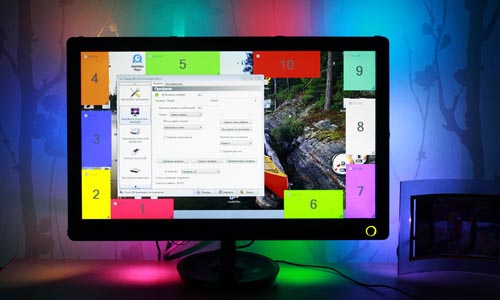

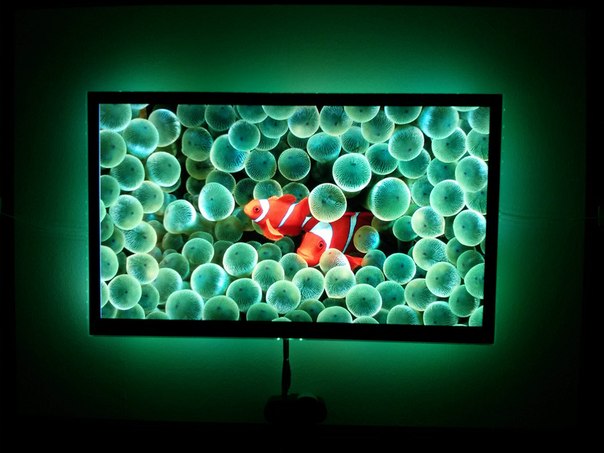

Так выглядит установленное устройство  и светодиодная лента на мониторе (10RGB).

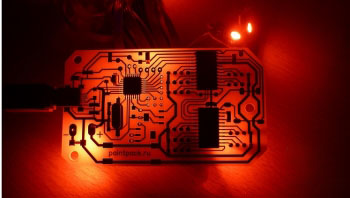

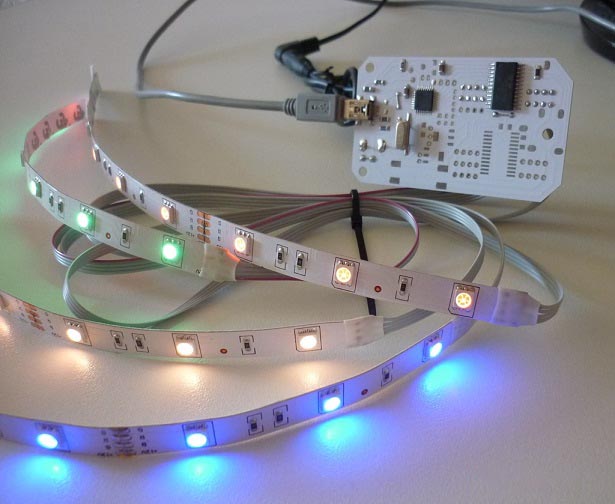

Другие варианты исполнения:

4 RGB зоны на транзисторах KT972

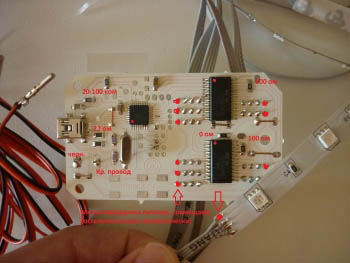

Варианты  4-10 RGB зон с  использованием LED драйверов  STP16CP05M, MBI5026GD, DM 631/633.

DMX Master контроллер 60-120 выходных каналов

Ссылки на видео что еще умеет  устройство :

Управляет электроприборами с помощью реле http://youtu.be/3vJL0dz3jhU
Автономный режим + пульт ду http://youtu.be/S5XiwC05sbY
RGB DMX Projector http://youtu.be/4p1iUExrRJE
Работа Twinkling Plug с DMX Studio 64 http://youtu.be/z6vrlNkYlVQ

Над проектом принимают участие:

• QuickWitted (Граница Константин),
• DemMax2004,
• Ringo ( paintpack.ru )
• Cat DA-Labs,
• John,
• Slava Mediapoint,
• Edward Kozadaev

Если вы повторили устройство или сделали его лучше, присылайте фотографии и варианты печатных плат нам .

Проект развивается. На данный момент нужна помощь программиста под Linux MacOSX .

Если вы желаете помочь проекту или не можете собрать устройство самостоятельно. Вы можете заказать собранный набор. Напишите нам на почту info@paintpack.ru или john@msevm.com

Материал предоставлен исключительно для личного не коммерческого использования.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Контроллер с обвязкой
D1	МК AVR 8-бит	AT90USB162	1	TQFP
USB	Разъём	Разъём USB тип B — мама	1
C1, C5	Конденсатор	1 мкФ	2	SMD
C2, C8-C11	Конденсатор	2.2 мкФ	5	SMD
C3, C4	Конденсатор	22 пФ	2	SMD
R1, R2	Резистор	82 Ом	2	SMD
R3	Резистор	15 кОм	1	SMD
QRZ1	Кварцевый резонатор	16 МГц	1
	Силовая часть
VT1-VT6	Биполярный транзистор	2SD667	6
HL1-HL6	Светодиод		6	RGB светодиод или RGB светодиодная лента
	ИК-приёмник	TSOP1736	1
C1-C3	Конденсатор	1 мкФ	3	SMD
R1-R3, R7-R9	Резистор	150 Ом	6	SMD
R4-R6, R10-R12	Резистор	1 кОм	6	SMD
R13	Резистор	100 Ом	1	SMD
R14	Резистор	15 кОм	1	SMD
	Кнопка		2	Тактовая кнопка
