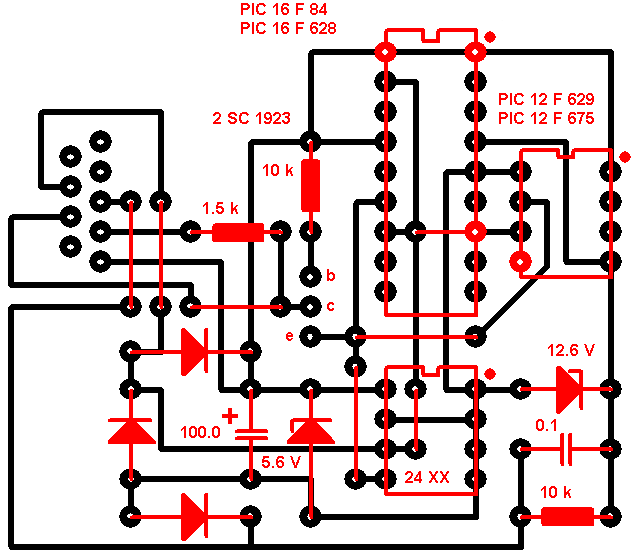

Ниже представлена принципиальная схема (печатная плата с расположением элементов) простейшего программатора для PIC микроконтроллеров.

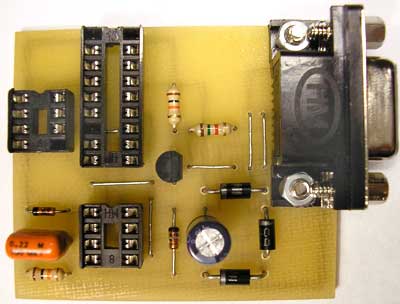

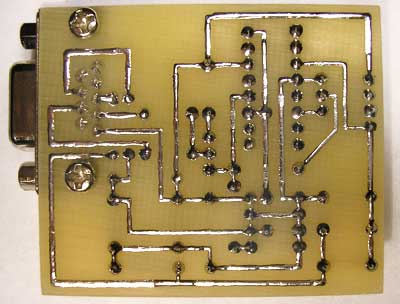

Емкость 100 мкФ может быть и больше , в конструкции на фото установлена 220 мкФ. Стабилитрон на 12,6 в может быть заменен на 13 в. Емкость 0,1 мкф также может быть заменена на большую ( в конструкции на фото установлена 0,22 мкф ). Транзистор 2SC 1923 может быть заменен , к примеру на КТ 315. Диоды применены 1N4007.
Микроконтроллеры вставляются в сокеты и прошиваются с помощью ПК и программы IC Prog
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Транзистор | 2SC1923 | 1 | КТ315 | |||
| Стабилитрон | 5.6 В | 1 | ||||
| Стабилитрон | 12.6 В | 1 | ||||
| Выпрямительный диод | 1N4007 | 3 | ||||
| Конденсатор | 0.1 мкФ | 1 | ||||
| Электролитический конденсатор | 100 мкФ | 1 | ||||
| Резистор | 1.5 кОм | 1 | ||||
| Резистор | 10 кОм | 2 | ||||
| Панелька под микросхему | DIP-8 | 2 | ||||
| Панелька под микросхему | DIP-18 | 1 | ||||
| Разьем для подключения к com-порту | 1 | |||||
