Тачскрин (Touch Screen — сенсорный экран) изобретен несколько десятилетий назад, однако только в последние года он получил широкое распространение. Для человека, способ ввода при помощи сенсорного экрана более привычен и удобен, чем другие способы.

В данной статье мы рассмотрим работу с резистивным 4-х проводным тачскрином, а именно нахождение X и Y-координат нажатой точки. В проекте мы будем использовать минимальное количество деталей и основной упор статьи сделаем на теорию.

Итак, задачей нашей схемы будет считывание координат с тачскрина и вывод их на LCD-экранчик. Естественно «рулить» всем этим хозяйством будет микроконтроллер.

Список используемых компонентов:
— PIC18F452 — микроконтроллер PIC (даташит)
— 7805 — стабилизатор напряжения 5В (КРЕН5)
— 20 МГц кварцевый резонатор. Частота не критична, могут быть использованы и 4, 8, 16 Мгц
— программатор PICkit 2 и т.п. для прошивки PIC
— 4-х проводной резистивный тачскрин (Touch Screen). Работают они все по одному принципу, поэтому нет никакой разницы, какой именно вы будете использовать
— 16×2 LCD дисплей
— отладочная плата и перемычки

В схеме использовано 6 линий связи тачскрина с микроконтроллером. Две из них используются для АЦП и четыре подключаются к PORTD пинам RD0 — RD3. Здесь PORTD используется для подачи питания или земли к 4-м линиям тачскрина.
LCD-экранчик подключается по 4-битному интерфейсу.

Как работает тачскрин

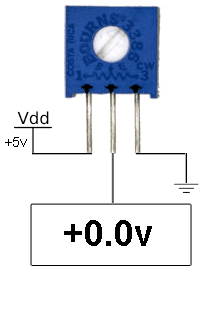

Чтобы было понятнее, проведем сравнение работы обычного подстроечного резистора и тачскрина. В тачскрине мы пока что будем использовать только одну ось координат.

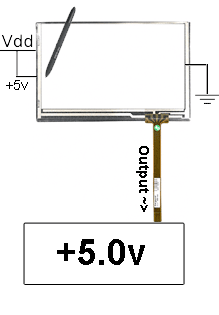

Напряжение на выходе подстроечного резистора, относительно общего провода, зависит от его текущего сопротивления. Подобный принцип используется и в тач скрине. Если установить стилус на середине экрана (по аналогии с подстроечным резистором это будет половина круга), то выходное напряжение будет составлять 1/2 от входного.

Тачскрин имеет две координаты: X и Y. АЦП микроконтроллера считывает данные с каждой координаты и т.о. формируется координата нажатой точки.

Сборка устройства

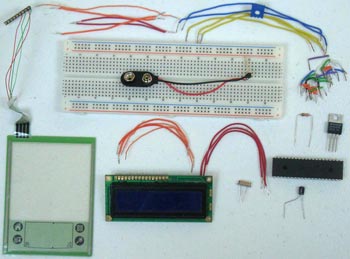

На фотографии выше приведены все необходимые компоненты для сборки устройства.

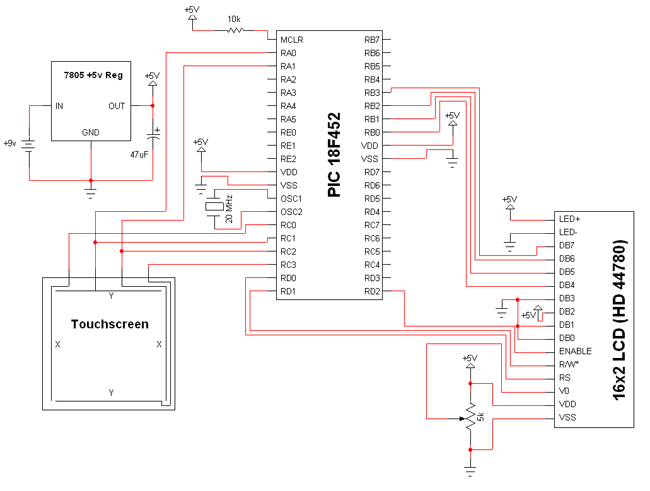

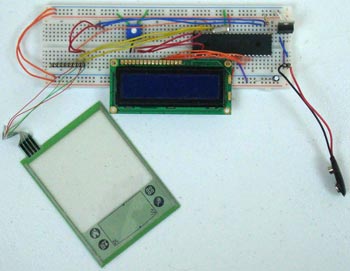

Собираем устройство на отладочной плате согласно принципиальной схеме.

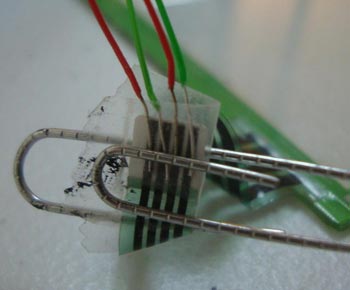

Тачскрин имеет плоский шлейф, и для его соединения с проводами я использовал скотч и обычную скрепку.

Программа

В программе реализуется две основные задачи: аналогово-цифровое преобразование координат и вывод данных на LCD. Реализуется в 4 шага: на первом шаге происходит считывание и преобразование значения Х-координаты через АЦП, затем тоже самое происходит с Y-координатой, третьим и четвертым шагом происходит отображение X и Y точек соответственно. После чего, весь цикл повторяется.

Приведу кусок фрагмента кода преобразования и вывода X-координаты на LCD:

 //Don't Display If X or Y Axis Not Active  if( (result_x > 80 && result_x < 900 ) ){   /******** X-Axis Update ALL *********/     itoa( result_x, x_axis );           for(i=0;i<4;i++){     //Update Display        if(isalnum(x_axis[i])){        prnt(x_axis[i]);        }        else{        prnt(0x20);         }     }

Функция itoa() используется для преобразования аналоговой величины в цифровое 10-битное значение. В десятичном коде максимальное значение составляет 1023, минимальное соответственно 0. Результат преобразования отображается на LCD-экранчике.

Фрагмент кода АЦП преобразования X-координаты:

 //Set PORTA To Inputs/High Impedance  TRISAbits.TRISA0 = 1;  TRISAbits.TRISA1 = 1;   //Set Lower 2 Bits to High Impedance  TRISCbits.TRISC0 = 1;  TRISCbits.TRISC1 = 1;  //Set Higher 2 Bits to Output  TRISCbits.TRISC2 = 0;  TRISCbits.TRISC3 = 0;   PORTCbits.RC0 = 0;  PORTCbits.RC1 = 0;  //Provide Ground To X-axis Of Touch Screen  PORTCbits.RC2 = 0;  //Provide Power To X-axis Of Touch Screen  PORTCbits.RC3 = 1;   // configure A/D convertor  OpenADC( ADC_FOSC_32 & ADC_RIGHT_JUST &   ADC_8ANA_0REF,ADC_CH0 & ADC_INT_OFF );   Delay10TCYx( 5 ); // Delay for 50TCY  ConvertADC(); // Start conversion  while( BusyADC() ); // Wait for completion  result_y = ReadADC(); // Read result  CloseADC();

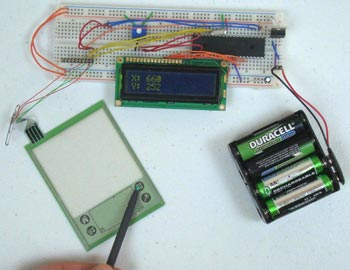

После того, как все собрано, скомпилируйте исходник и прошейте ваш МК. Устройство заработает сразу, без каких либо настроек. 1024 точек конечно многовато, но если нужно — уменьшите разрядность.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Микроконтроллер	PIC18F452	1
	Линейный регулятор	LM7805	1
	Электролитический конденсатор	47 мкФ	1
	Подстроечный резистор	5 кОм	1
	Кварцевый резонатор	20 МГц	1
	LCD-дисплей	16×2 LCD (HD 44780)	1
	4-х проводный резистивный тачскрин		1
	Батарея питания	9 В	1
