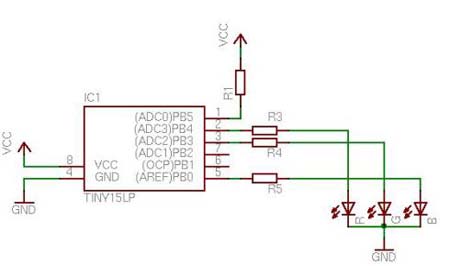

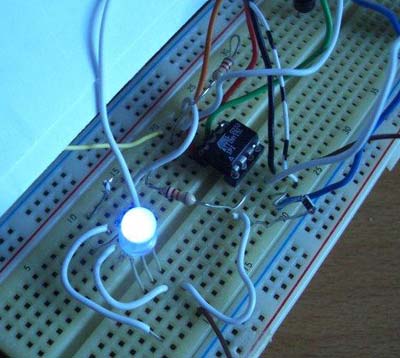

Ниже представлена простая схема управления RGB светодиодом (LED) или несколькими светодиодами.

Светодиодом управляет микроконтроллер ATMEL Attiny15L (8 выводов)

Резистор R1 — около 10 кОм
Резисторы R3, R4, R5 — зависят от типа светодиода. Вы можете рассчитать этот резистор по формуле:
Rx = (Vcc-Vf)/Im
где Vcc — напряжение питания, Vf — напряжение светодиода, Im — максимальный ток светодиода или вывода МК (20 мА)

Программа написана на ассемблере (avra под Linux, но должна быть совместима с AVR Studio). Timer0 используется для прерываний, частота 30 кГц — для 8 бит ШИМ. Timer1 используется для изменения цвета RGB светодиода.

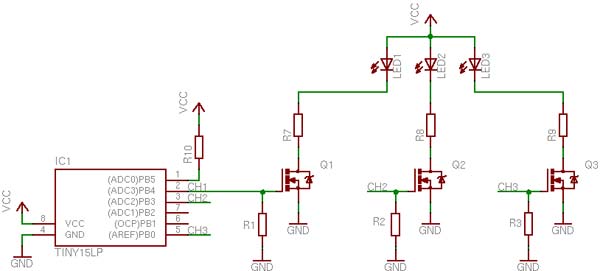

Вариант 2. Для мощных светодиодов

Приведенная ниже схема позволяет управлять более мощными светодиодами. В это проекте я использовал 3 светодиода мощностью 1 Ватт каждый.

Q1, Q2, Q3 — N-канальные HEXFet MOSFET транзисторы с RDSon (сопротивление открытого канала транзистора) около 50 мОм.
R1, R2, R3 — 2.2 кОм
R4, R5, R6 — 15 кОм.
R7, R8, R9 — зависят от типа используемых светодиодов и Vcc.
Если вы используете мосфеты с высоким значением RDSon, вы должны учитывать RDSon при расчете резисторов:
Rx = (Vcc-Vf)/Im – RDSon
где Vcc — напряжение питания, Vf — напряжение светодиода, Im — максимальный ток светодиода или вывода МК (20 мА)

Исходники на ассемблере, а также исходник под МК ATTiny45 можете скачать ниже

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Схема управления RGB светодиодом
IC1	МК AVR 8-бит	ATtiny15L	1	ATtiny45
R, G, B	Светодиод	RGB светодиод	1
R1	Резистор	10 кОм	1
R3-R5	Резистор		3	зависят от типа светодиода, см: Rx = (Vcc-Vf)/Im
	Вариант 2. Для мощных светодиодов
IC1	МК AVR 8-бит	ATtiny15L	1	ATtiny45
Q1-Q3	Транзистор		3	N-канал MOSFET с RDSon около 50 мОм
LED1-LED3	Светодиод	RGB светодиод	1
R1-R3	Резистор	2.2 кОм	3
R7-R9	Резистор		3	Зависят от типа светодиода, см: Rx = (Vcc-Vf)/Im
R10	Резистор	10 кОм	1
