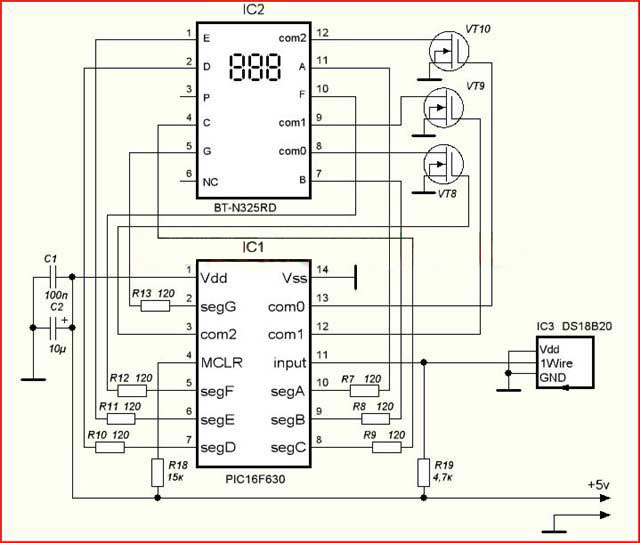

Хочу предложить для повторения простой термометр на датчике DS18B20 (DS18S20) и PIC16F630.
Сделано для применения в климатической приточной системе на другом МК, а данная схема явилась побочным продуктом разработки. Особенностью является высокая скорость измерений (период отсчетов около 110 мс). Диапазон обычен: -55…+125 , разрешающая способность 1 градус, точность соответствует точности датчика — 0,5 градуса (в диапазоне -10…+85).

Источник питания любой от 4 до 5 вольт (но стабилизированный). Индикатор с общим катодом (но можно сделать и общий анод). Резисторы в сегментах можно изменять в диапазоне 82…150 ом. Ключи на МОСФЕТах легко заменить на NPN транзисторы (в макете стоят обычные КТ315 с базовыми делителями).

По просьбам трудящихся можно увеличить число датчиков, но не более 3-х (иначе не хватит 14 выводов МК). Так же можно портировать решение на любой МК микрочипа с числом выводов не менее 14.

Прошивку HEX, исходники программ на ASM и Си можете скачать ниже

Обсуждение конструкции на форуме

Марк Ямпольский (my504)

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1	МК PIC 8-бит	PIC16F630	1
IC2	Индикатор	BT-N325RD	1
IC3	Датчик температуры	DS18S20	1
VT8-VT10	Транзистор	Mosfet	3
С1	Конденсатор	100 нФ	1
С2	Электролитический конденсатор	10 мкФ	1
R7-R13	Резистор	120 Ом	7
R18	Резистор	15 кОм	1
R19	Резистор	4.7 кОм	1
