Решил я как-то сделать себе цифровой термометр. Под руку попался самый дешёвый микроконтроллер Attiny13. Но есть одна проблема, у Attiny13 всего 6 ножек ввода-вывода.
Мало, не правда ли? Но это не беда! Для соединения семисегментных индикаторов с микроконтроллером я применил сдвиговые регистры 74hc595.

И так, для изготовления термометра нам понадобится:
1. Микроконтроллер Attiny13 1шт.
2. Сдвиговые регистры 74hc595  2шт.
3. Семисегментный индикатор (1 разряд, с общим анодом) 3шт.
4. Резистор 4,7 кОм 2шт.
5. Цифровой температурный датчик DS18B20
Поскольку я ещё не освоил ЛУТ, то я собирал термометр на макетной плате.
Прошивку для термометра я писал в среде BASCOM-AVR, и использовал почти всю память микроконтроллера Attiny13.

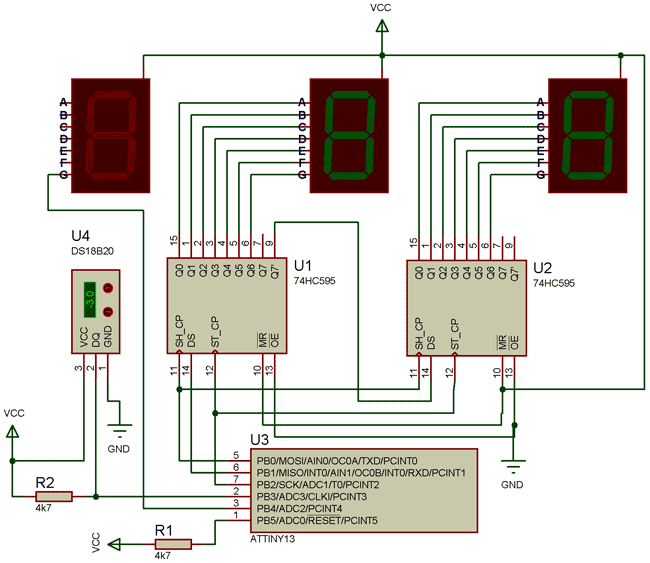

Вот принципиальная схема термометра:

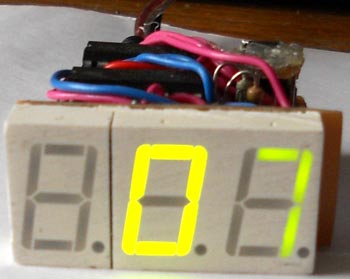

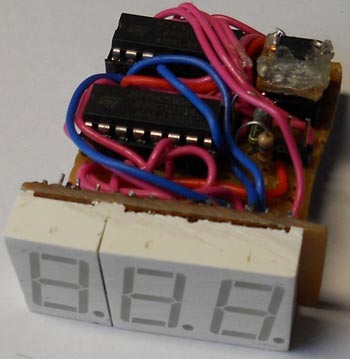

Вот что получилось у меня:

Скачать прошивку, исходник, проект в Proteus вы можете ниже

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1, U2	Сдвиговый регистр	CD74HC595	2		Купить в
U3	МК AVR 8-бит	ATtiny13	1		Купить в
U4	Датчик температуры	DS18B20	1		Купить в
R1, R2	Резистор	4.7 кОм	2		Купить в
	Светодиодный цифровой индикатор (одноразрядный)		1	Общий анод	Купить в
	Светодиодный цифровой индикатор (двухразрядный)		1	Общий катод, или два одноразрядных с ОА	Купить в
