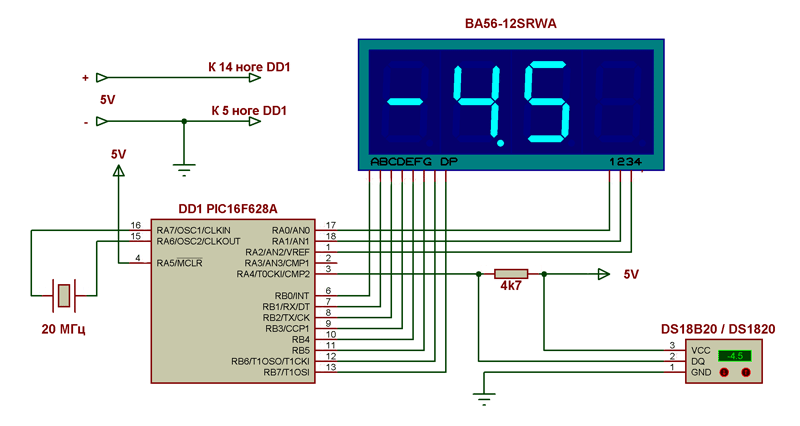

Ниже представлена схема простого термометра на PIC’е. Индикатор (в моём случае BA56-12SRWA) используется с общим анодом.

Датчик температуры DS18B20 (разрешение 0.1’C) или DS1820 (разрешение 0.5’C). Программа сама определит тип датчика.
При отсутсвии датчика на линии мигает «Err» .
При выходе измеряемого значения за пределы измерения мигает «—» .
Диапазон измерения от -55’C до 125’C.

В архиве находится файл для Proteus’а и программа в HEX. Поэтому Вы сами сможете промоделировать схему и посмотреть как она работает.

Скачать прошивку HEX и файл для Proteus’а можно ниже

Обсуждение статьи на форуме

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DD1	МК PIC 8-бит	PIC16F628A	1
	Датчик температуры	DS18B20	1	DS1820
	Резистор	4.7 кОм	1
	Кварцевый резонатор	20 МГц	1
	Светодиодный индикатор	BA56-12SRWA	1
