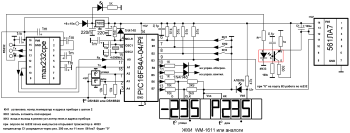

Терморегулятор с предварительной установкой четырех температур контроля для термометра помещения и адреса прибора
Передача по протоколу Modbus в OPC сервер значений температур улицы и помещения, а также состояний включения и отключения, к примеру вентилятора и нагревателя — команда по port_b,4 и port_b,5
В модбас при вычислении значений применен расчет сo сложением и вычитание числа 32768
После включения прибора, для контроля, на дисплей будет выведен адрес прибора и значение 1,2,3,4 контролируемых температур, через десять секунд прибор перейдет в рабочий режим.
При температуре ниже или равной значению 1 контролируемой температуры или отрицательной температуре включится обогреватель
При температуре выше или равной значению 2 контролируемой температуры отключится обогреватель
При температуре выше или равной значению 3 контролируемой температуры включится вентилятор
При температуре ниже или равной значению 4 контролируемой температуры отключится вентилятор
Для приема информации от прибора использую ОРС сервер inSAT и SCADA ГиНЕС, можно принимать и на ModbusLook Light V 1.4.0 beta с типом вещественного 16О, таймаут для нормальной работы ставим 400 мс.
После ввода всех данных по желанию ЖК дисплей можно отключить, если температуру предполагается контролировать удаленно.
Автор: Горбенко Ю.Д. г.Оренбург
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| МК PIC 8-бит | PIC16F84A | 1 | ||||
| ИС RS-232 интерфейса | MAX232 | 1 | ||||
| Линейный регулятор | L78L05 | 1 | ||||
| Микросхема | К561ЛА7 | 1 | ||||
| Выпрямительный диод | 1N4148 | 4 | ||||
| Светодиод | АЛ307Б | 2 | ||||
| Датчик температуры | DS18B20 | 2 | ||||
| Оптопара | 4N33 | 1 | ||||
| LCD-дисплей | WM-1611 | 1 | ||||
| Кварцевый резонатор | 4.096 МГц | 1 | ||||
| Электролитический конденсатор | 1 мкФ | 6 | ||||
| Электролитический конденсатор | 220 мкФ | 2 | ||||
| C1 | Электролитический конденсатор | 100 мкФ | 1 | |||
| Конденсатор | 15 пФ | 1 | ||||
| Конденсатор | 0.1 мкФ | 2 | ||||
| Резистор | 10 кОм | 4 | ||||
| Резистор | 1.5 кОм | 1 | ||||
| Резистор | 51 кОм | 4 | ||||
| Резистор | 1 кОм | 3 | ||||
| Резистор | 3.9 кОм | 2 | ||||
| Резистор | 47 кОм | 1 | ||||
| Резистор | 100 кОм | 1 | ||||
| Резистор | 300 Ом | 1 | ||||
| Резистор | 1 МОм | 1 | ||||
