В данном проекте используется 3.2″ TFT дисплей с открытым исходным кодом. Для создания платы используется микроконтроллер PIC32 и 3.2″ TFT сенсорный экран (ILI9320 контроллер, использующий 16-битный PMP). Программное обеспечение состоит из двух основных частей. Одна из них отвечает за 2D функции и графический пользовательский интерфейс GUI с различными виджетами (кнопками, независимыми переключателями, слайдерами и так далее).

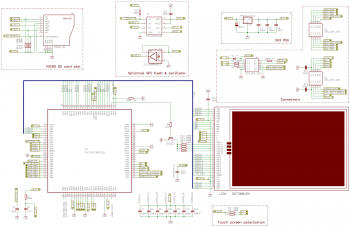

Принципиальная схема

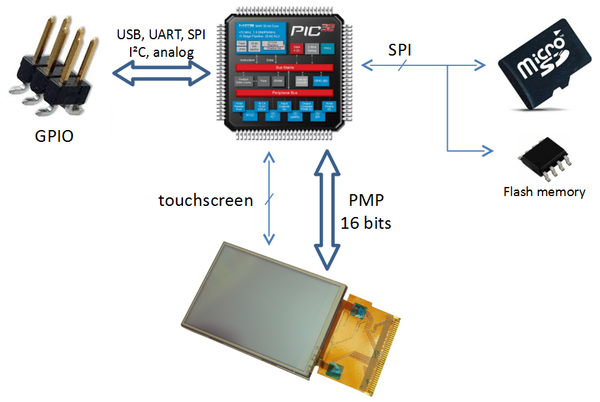

Описание
В самом начале я решил протестировать недорогие TFT экраны доступные на аукционе eBay (отображающие графическую и текстовую информацию, и более ничего); шаг за шагом я разработал печатную плату и программное обеспечение для нее с множеством 2D основных функций и даже небольшим графическим пользовательским интерфейсом GUI.
2 сторонняя печатная плата имеет размеры 49 x 49 мм
Теперь несколько слов о программном обеспечении. Сначала я пытался использовать некоторые блоки готового программного кода от компании Microchip, однако ее библиотеки, на мой взгляд, немного сложные (некоторые файлы имеют более 5 тысяч строк программного кода, и слишком много тегов #ifdef…. ><«). В конечном итоге я полностью переписал программный код с нуля. Разработанное программное обеспечение состоит из двух основных частей:
— P2D: 2D функции (прочерчивание строк, добавление текста и спрайтов, рисование заполненных полигонов, буферизация памяти …)
— GUI: небольшой графический интерфейс пользователя с некоторыми базовыми виджетами (кнопки, независимые переключатели, графики, …). Каждый виджет имеет общие атрибуты (запрещенный, уведомленный, сфокусированный, …), может группироваться и связываться с конкретными сигналами (напр., выдает сигнал, когда виджет нажат).
Как обычно проект имеет открытый исходный код OSHW / GPL3
Печатная плата

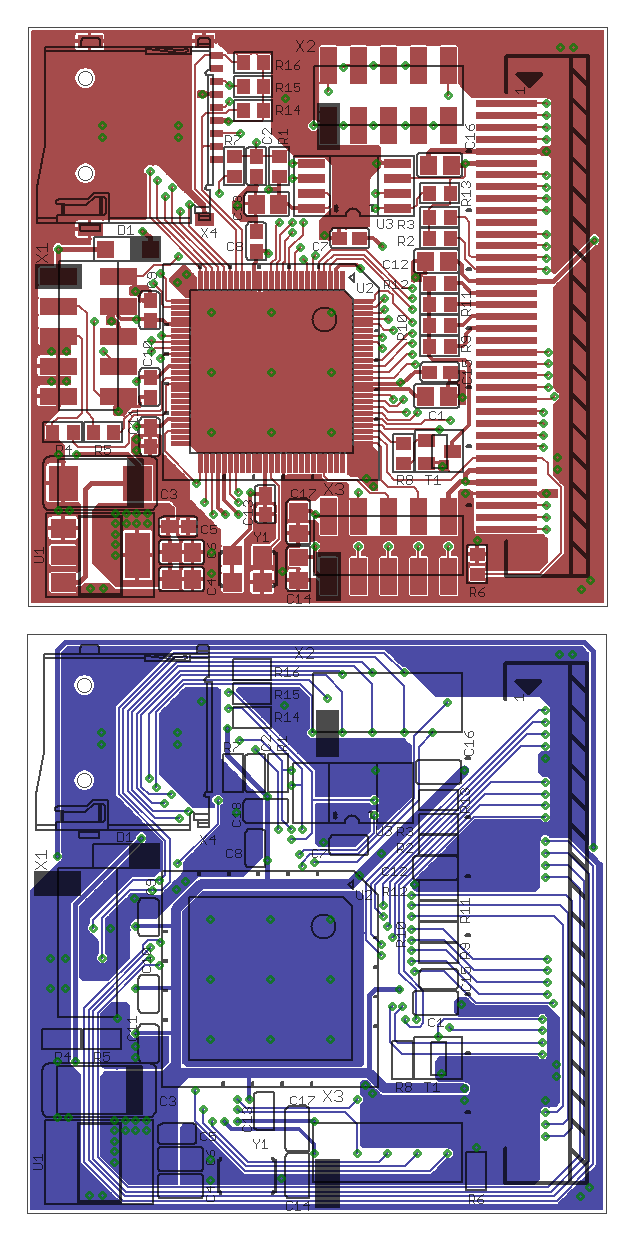

Макет платы выполнен в Eagle CAD

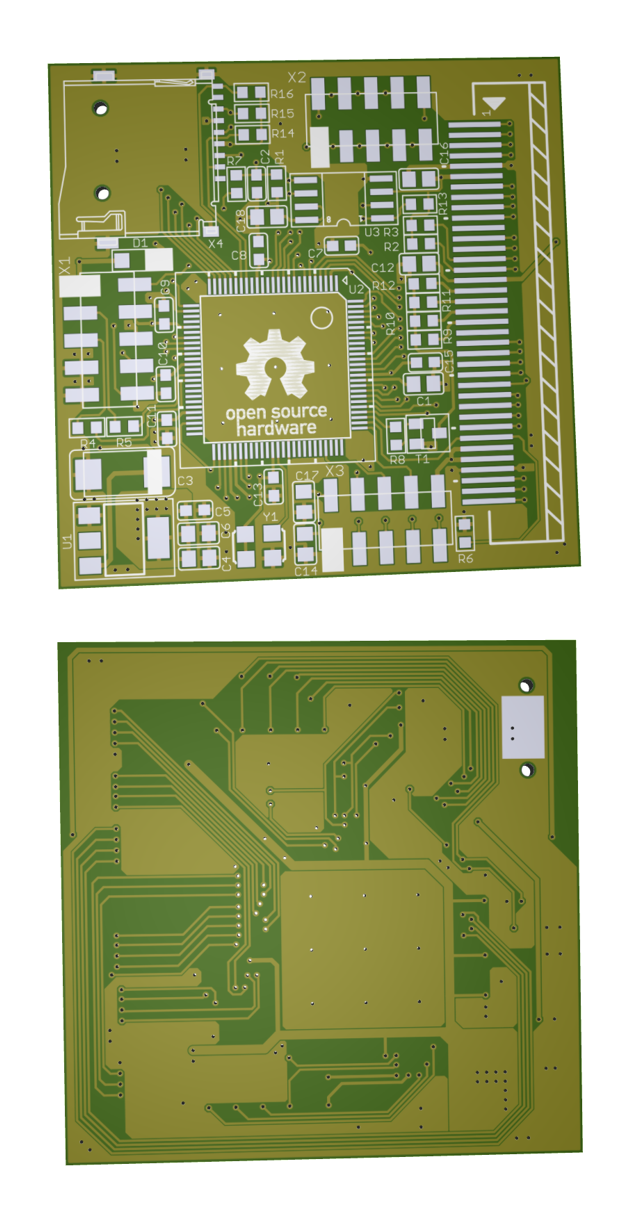

3D рендеринг печатной платы

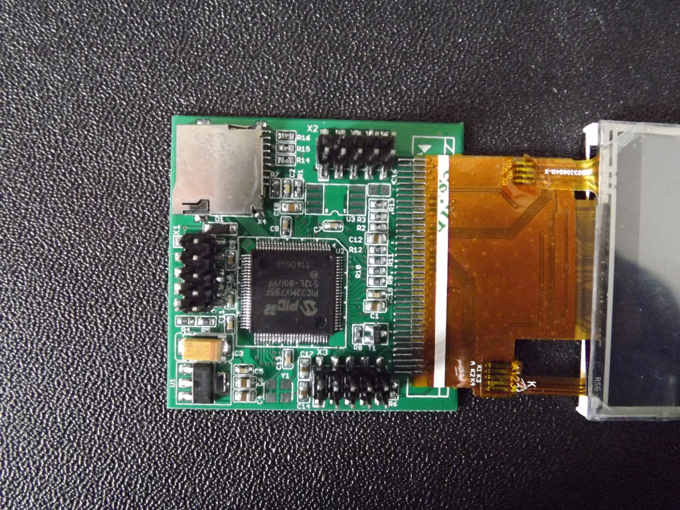

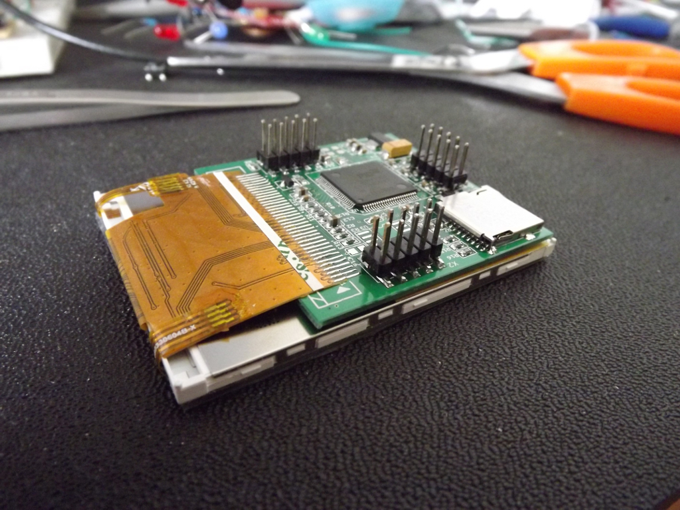

Печатная плата с компонентами

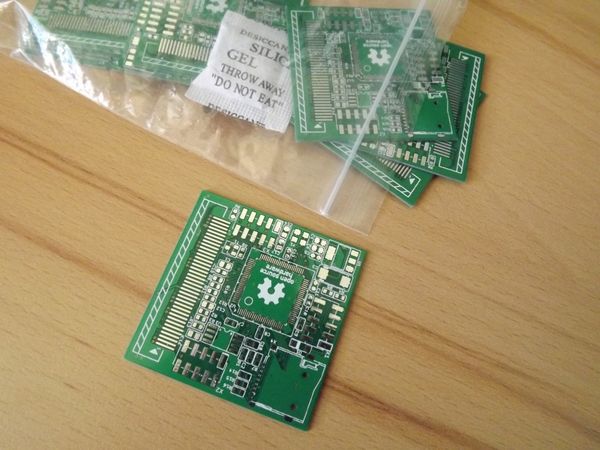

Изготовленные печатные платы
Файлы проекта можно скачать на GitHub
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | Линейный регулятор | AMS1117-3.3 | 1 | |||
| U2 | МК PIC 32-бит | PIC32MX795F512L | 1 | |||
| U3 | Микросхема | SST25UF016B | 1 | |||
| Y1 | Кварцевый генратор | TD-8.000MCD-T | 1 | |||
| VT1 | Биполярный транзистор | 2N2222 | 1 | |||
| D1 | Диод | 1 | ||||
| С1, С4, С6, С12 С14, С16-С18 | Конденсатор | 10 мкФ | 8 | |||
| С2 | Конденсатор | 1 мкФ | 1 | |||
| С3 | Электролитический конденсатор | 100 мкФ | 1 | |||
| С5, С7-С11, С13, С15 | Конденсатор | 0.1 мкФ | 8 | |||
| R1-R3, R6, R13-R16 | Резистор | 100 кОм | 8 | |||
| R4, R5, R7, R9-R12 | Подстроечный резистор | 100 Ом | 7 | |||
| R8 | Резистор | 4.7 кОм | 1 | |||
| LCD1 | LCD-дисплей | DST2001PH | 1 | |||
| X1-X3 | Разьем | CON_254_2x5 | 3 | |||
| X4 | Слот | MIKRO_SD | 1 | |||
