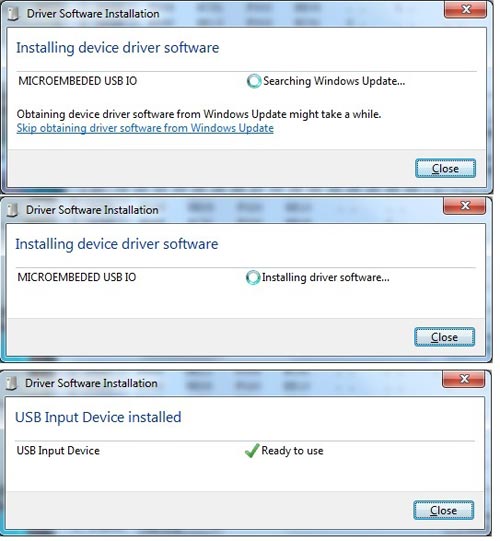

В данном проекте представлена USB плата ввода-вывода, которая может послужить хорошей заменой устаревшему параллельному порту LPT. Данная плата совместима с Windows и определяется как USB HID-устройство. Т.е. когда вы подключаете плату ввода-вывода к компьютеру по USB, то операционная система обнаруживает устройство (в трее появится надпись «Microembeded USB IO») и драйвера автоматически устанавливаются.

После этого, вам будет доступно управление 16 входами-выходами. Вы сможете управлять цифровыми выходами простым нажатием кнопок в программе или введя HEX-значение для каждого из двух выходных 8-ми битных порта. Дополнительно, в программе отображаются значения с 8-ми аналоговых входов.

USB-плата ввода-вывода питается от USB и может обеспечивать ток до 500 мА.

Применение данному устройству можно найти самое широкое. Данную плату ввода-вывода можно использовать:
USB контроллер реле (к примеру включение-выключение света в системе умный дом)
USB LCD-контроллер
USB вольт/ампер/ватт метр
USB контроллер управления станком ЧПУ
USB измеритель температуры/влажности
USB контроллер шагового двигателя
USB серво контроллер
USB контроллер для управления LED, игрушками, электронными устройствами и т.п.

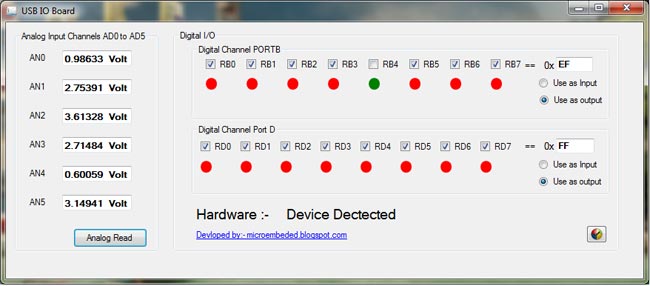

Программа для Windows USB IO Board

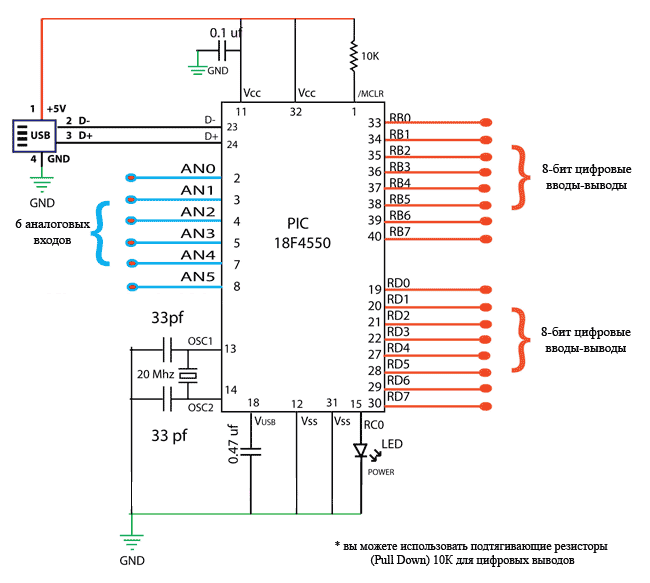

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	МК PIC 8-бит	PIC18F4550	1
	Конденсатор	33 пФ	2
	Конденсатор	0.1 мкФ	1
	Конденсатор	0.47 мкФ	1
	Резистор	10 кОм	1
	Кварцевый резонатор	20 МГц	1
LED	Светодиод		1
	USB-разьем		1
