Простейший генератор звуковой частоты

В данной статье описывается простой генератор звуковых частот, проще говоря — пищалка. Схема простая и состоит всего из 5 элементов, если не считать батарейку и кнопку.

Схема генератора ЗЧ

Описание схемы:
R1 задает смещение на базу VT1. А с помощью C1 осуществляется обратная связь. Динамик является нагрузкой VT2.

Сборка:
Итак, нам понадобится:
1) Комплементарная пара из 2х транзисторов, то есть один NPN и один PNP. Подойдут практически любые маломощные, например КТ315 и КТ361 . Я использовал то, что было под рукой — BC33740 и BC32740.
2) Конденсатор 10-100нФ, я использовал 47нФ (маркировка 473).
3) Подстроечный резистор около 100-200 кОм
4) Любой маломощный динамик. Можно использовать наушники.
5) Батарейка. Можно практически любую. Пальчиковую, или крону, разница будет только в частоте генерации и мощности.
6) Небольшой кусок фольгированного стеклотекстолита, если планируется делать все на плате.
7) Кнопка или тумблер. Мной была использована кнопка из китайской лазерной указки.

Итак. Все детали собраны. Приступаем к изготовлению платы. Я сделал простенькую плату поверхностного монтажа механическим путем (то есть при помощи резака).

Плата генератора ЗЧ

Итак, все готово к сборке.

Сначала монтируем основные компоненты.

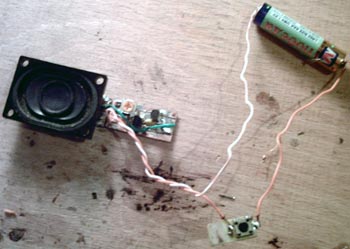

Потом впаиваем провода питания, батарейку с кнопкой и динамик.

Плата генератора ЗЧ

На видео показана работа схемы от 1.5В батарейки. Подстроечный резистор меняет частоту генерации

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
VT1 Биполярный транзистор КТ315Б 1
VT2 Биполярный транзистор КТ361Б 1
C1 Конденсатор 10-100нФ 1
R1 Резистор 1-200 кОм 1
