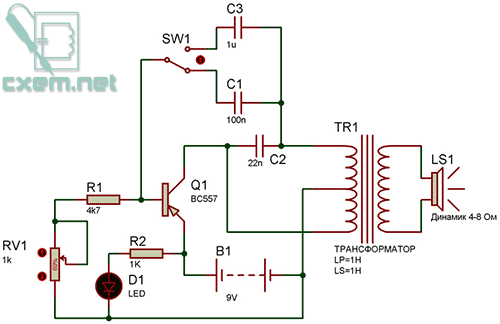

Предлагаю начинающим радиолюбителям собрать несложную схему генератора звуков, схема генерирует звуки схожим со звуком выстрелов автоматной очереди. Частота и тон регулируется переменным резистором PV1, вместо 1 кОм можно применить 10 или 22 кОм. Транзистор — любой аналогичный такой же структуры. Питание может быть от 7 до 9 вольт. Частота щелчков так же зависит от конденсаторов, можете поиграться емкостями этих конденсаторов и настроить свой вариант. Трансформатор можно взять от любого малогабаритного советского радиоприемника, трансформатор нужен со средней обмоткой, количество обмоток трансформатора может быть примерно следующим: первичная обмотка 2х30-50 витков, вторичка 100-150 витков.

Светодиод и резистор R2 из схемы можно убрать, светодиод сигнализирует только о наличии питания. Ниже в архиве имеется проект в протеусе, так что сможете послушать воспроизводимый этим устройством звук. Печатная плата для этой схемы выглядит следующим образом:

В принципе, все можно собрать навесным монтажом, смотрите, как вам будет удобнее. А применить эту схему можно например в игрушечном автомате, чтобы при нажатии кнопки на автомате раздавались выстрелы, или сделать из этой схемы метроном, только конденсаторы нужно будет взять большей емкости.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Q1 | Биполярный транзистор | BC557 | 1 | |||
| C1 | Конденсатор | 100 нФ | 1 | |||
| C2 | Конденсатор | 22 нФ | 1 | |||
| C3 | Конденсатор | 1 мкФ | 1 | |||
| R1 | Резистор | 4.7 кОм | 1 | |||
| R2 | Резистор | 1 Ом | 1 | |||
| RV1 | Переменный резистор | 1 кОм | 1 | |||
| TR1 | Трансформатор | 1 | ||||
| LS1 | Динамик | 4-8 Ом | 1 | |||
| SW1 | Тумблер | 1 | ||||
| D1 | Светодиод | 1 | ||||
| B1 | Батарея | 9В | 1 | |||
