Данная охранная сигнализация предназначена для охраны помещения (подвала) с использованием 2х типов датчиков.
1 тип датчиков сделан из магнитоконтактного ИО102-2 (СМК1). Он либо устанавливается стандартно на дверь (в каморку), либо магнит (неодимовый) приклеивается на висячий замок, а геркон закрепляется в раме двери (напротив). И любая манипуляция с замком приведет к срабатыванию охраны.
2 датчик — инфракрасный датчик движения (извещатель) типа Reflex. Он устанавливается внутри охраняемого помещения. На случай пожара или несанкционированого проникновения через перегородку, подпол и тп.

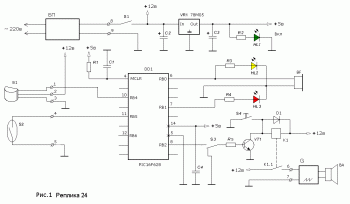

Принципиальная электрическая схема устройства показана на Рис.1

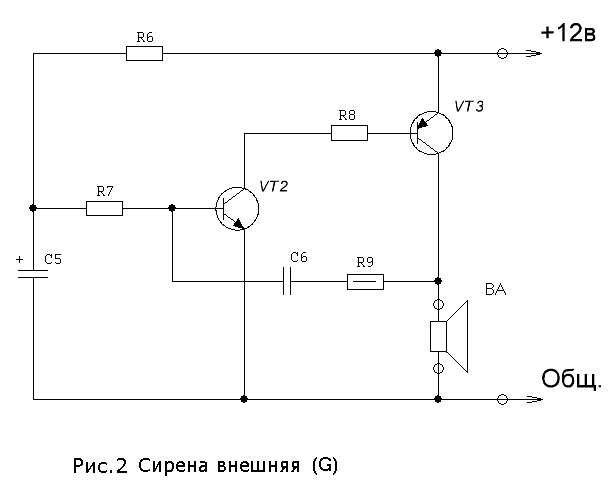

Схема генератора внешней сирены (G) показана на Рис.2

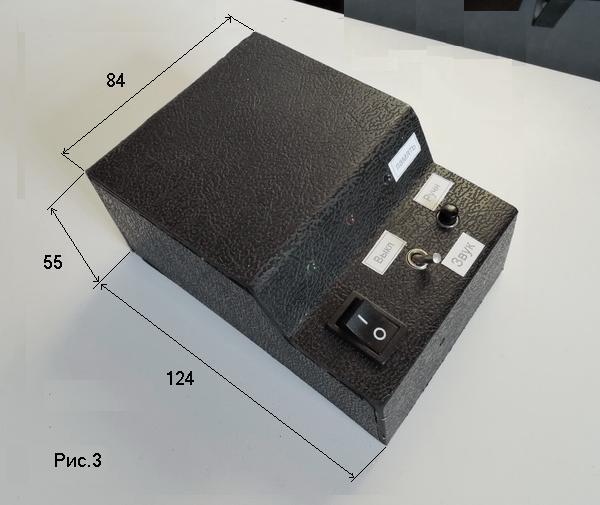

Габаритные размеры устройства приведены на Рис.3

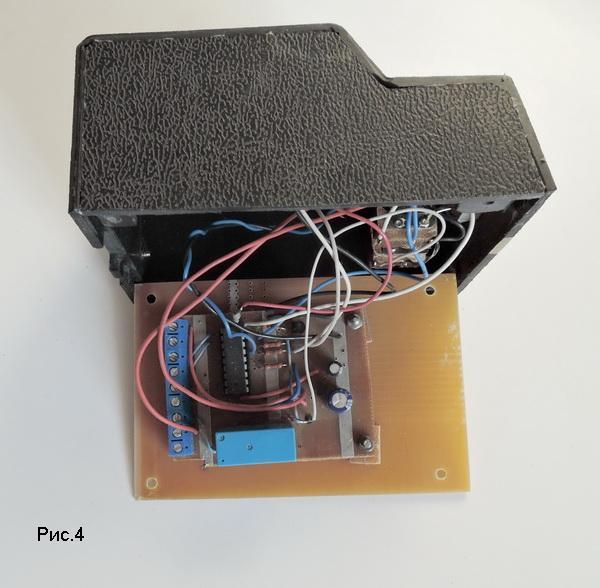

Вид на монтаж показан на Рис.4
Алгоритм работы устройства
— вкл.питание Охраны (S1), загорится Зеленый светодиод и часто мигает Желтый светодиод и зуммер гудит. Через ~ 50сек Желтый гаснет, если замок на месте и никто не маячит перед ИК извещателем. Охрана выходит на дежурный режим. Горит только Зеленый.
— если висячий замок повернули для открывания или взлома, сработает Охрана — загорится Желтый, запищит зуммер и вкл. внешняя сирена. Если замок вернули в исх.положение, Желтый погаснет (через 2 импульса), но загорится Красный (сработка была — «Память»)
— если внутри помещения будет тепловое воздействие на ИК датчик, то загорится (3 раза) Желтый и звук. После прекращения воздействия все гаснет и загорается Красный («Память»).
— чтобы «обнулить» Охрану нужно выкл. питание (S1) на более 5 сек. и снова включить.
— можно отключить автоматическое включение внешней сирены тумблером S3 (Выкл) и включать сирену вручную (дозированно) кнопкой S4.
Программа на PIC16F628 была написана 5 лет назад… и hex просто скопирован с кристалла
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | МК PIC 8-бит | PIC16F628A | 1 | |||
| VR1 | Линейный регулятор | LM78L05 | 1 | |||
| VT1 | Биполярный транзистор | 2N5551 | 1 | |||
| VT2 | Биполярный транзистор | 2SC1815 | 1 | |||
| VT3 | Транзистор | BDP286 | 1 | |||
| D1 | Выпрямительный диод | FR104S | 1 | |||
| HL1 | Светодиод зеленый | L-934SGC | 1 | |||
| HL2 | Светодиод желтый | L-132XYT | 1 | |||
| HL3 | Светодиод красный | L-934SRC-D | 1 | |||
| С1, С4 | Конденсатор | 0.1 мкФ | 2 | |||
| С2 | Конденсатор электролитический | 220 мкФ | 1 | |||
| С3 | Конденсатор электролитический | 47 мкФ | 1 | |||
| C5 | Конденсатор электролитический | 68 мкФ | 1 | |||
| C6 | Конденсатор | 33 нФ | 1 | |||
| K1 | Реле (12V DC) | SDT SS 112DM | 1 | |||
| R1 | Резистор | 11 кОм | 1 | |||
| R2 | Резистор | 680 Ом | 1 | |||
| R3, R4 | Резистор | 510 Ом | 2 | |||
| R5 | Резистор | 1.2 кОм | 1 | |||
| R6 | Резистор | 27 кОм | 1 | |||
| R7 | Резистор | 36 кОм | 1 | |||
| R8 | Резистор | 620 Ом | 1 | |||
| R9 | Резистор | 2 кОм | 1 | 0,5вт | ||
| B1 | Извещатель инфракрасный | Reflex | 1 | |||
| BF | Buzzer | SMA-17 | 1 | |||
| ВА | Динамик | 2ГД-40 | 1 | |||
| S1 | Выключатель клавишный | MRS 101 | 1 | |||
| S2 | Геркон | 1 | ||||
| S3 | Тумблер | МТ1 | 1 | |||
| S4 | Кнопка | КМ1-8 | 1 | |||
