Данный кодовый замок использует последовательность из 4-х знаков. Для срабатывания необходимо ввести правильную последовательность из 4-х цифр. Любое отклонение от алгоритма ввода делает срабатывание невозможным. По последовательности замок напоминает алгоритм механического сейфа — каждое нажатие любой кнопки сдвигает счетчик и схема сравнивает значение счетчика со значением нажатой кнопки. При правильном вводе каждый правильный знак открывает один из 4х триггеров, показания которых умножаются- чтобы получить высокий уровень на выходе — все триггеры должны быть открыты.

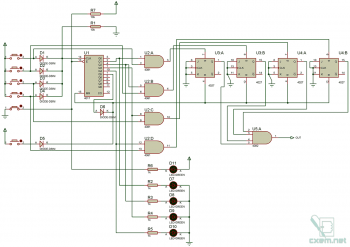

Здесь U1 это счетчик Джонсона. Нажатие на любую из первых четырех кнопок сдвигает его выходное значение на 1 такт. Светодиоды показывают какой такт вводится в настоящее время. Пятая кнопка управляет запрещающим входом счетчика. Во время ввода эту кнопку необходимо зажать. Режим ввода так-же индицируется светодиодом. Далее показания счетчика сравниваются с нажатой кнопкой элементами «И» микросхемы U2. Если такт и нажатая кнопка совпали- логический элемент дает единицу на соответствующий триггер микросхем U3 и U4. Показания триггера умножаются элементом U5. Когда все 4 триггера открыты- на выходе элемента появляется логическая единица. Каждое пятое нажатие кнопки сбрасывает всю схему в исходное состояние.

Для сброса при осознанной ошибке ввода выведена 6 кнопка- RESET.

Питание схемы 5-9В, стабилизированное.

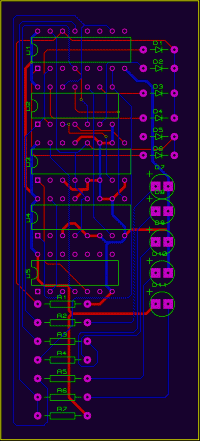

Печатная плата

Печатная плата получена методом полуавтоматической трассировки в программе Proteus.

Файлы проекта и печатной платы приложены в архиве. Используя проект вы можете подробнее изучить схему, и происходящие в ней процессы.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	Триггер	CD40174B	1
U2	Вентиль	CD4081B	1
U3, U4	Триггер	CD4027B	2
U5	Вентиль	CD4082B	1
D1-D6	Выпрямительный диод	FR107	6
D7-D11	Светодиод		5
R1, R7	Резистор	10 кОм	2
R2-R6	Резистор	1 кОм	4
