ДАЧА у меня, как и у большинства у кого она есть ассоциируется с словами: отдых, шашлык, комфорт и прочие приятные духу и телу движения, но есть и обратная сторона: огород, копать, ремонт, стройка и т.д.
На протяжении 10 лет мы с семьей пытаемся облагородить и создать максимальный комфорт на нашей даче. Строим, ремонтируем и т.д. Дом, сарай, баня…..и наконец дело дошло до уличного забора, калитки и ворот. Делать так на совесть, бюджет и удобство.
После обсуждения некоторых деталей было принято, что ворота должны быть откатные на автоматике ну и калитка обладать некоторыми свойствами СКУД. С воротами вопрос был решен покупкой комплекта автоматики (привод, рейка, пульт и т.д.), а с калиткой нужно было решить некоторые задачи, о них ниже.
Задачи были следующие:
- Замок должен был работать совместно с ранее установленным видео домофоном (открыть калитку не выходя из дома)
- Иметь возможность открытия двери обычным ключом и без ключа с улицы и двора.
- Уложится в оставшийся бюджет до 5000 р.
Поиски в рунете представили следующий диапазон цен от 7000 и до бесконечности. Покупка готового решения отпала и была задумана альтернатива с широкими возможностями, а именно запилить дверь самому!
После некоторых подсчетов и вычислений было принято купить электромеханический замок около 2000р., влагозащищённой клавиатуры 350р., ну и МК который будет здесь рулить. Так как в наличии имелось несколько плат Arduino nano, реле и рассыпуха и немного проводов, разница между стоимостью готового комплекта составила более 4000 т.р. По мне, отличный бонус для кошелька и саморазвития.
Ну что же, а теперь от слов к действию:

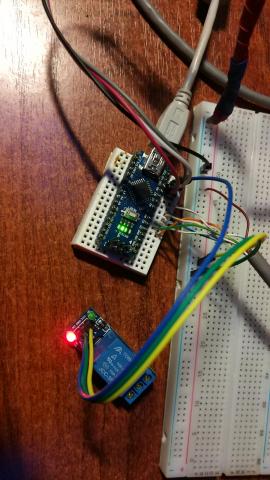

После покупки всех необходимых компонентов начал пилить.

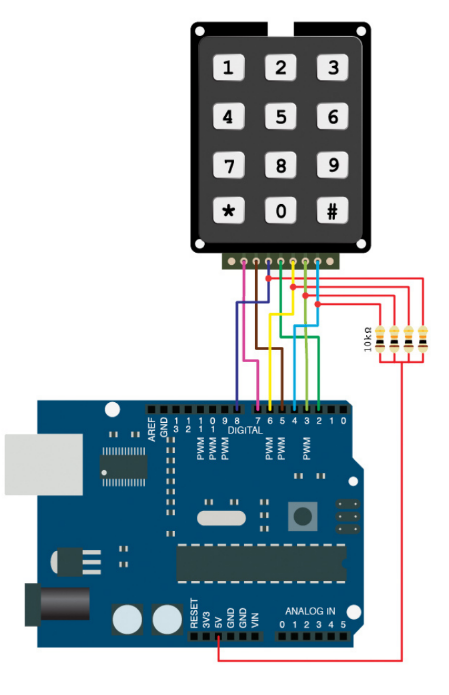

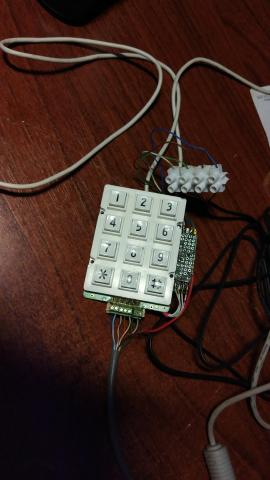

Схема подключения клавиатуры

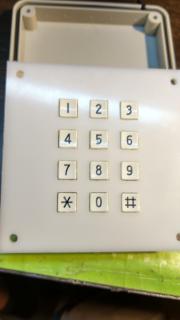

Дополнительная индикация светодиодов (белый,зеленый,красный) панели с клавиатурой сигнализирует (ввод, верный пароль дверь открыть,отказано).
- pin 9 желтый
- pin 10 зеленый
- pin 11 красный
pin 12 Реле

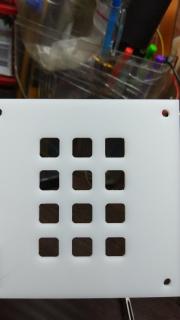

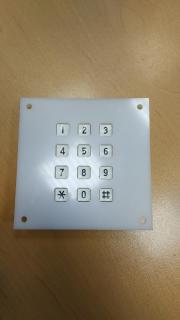

Панель (решетка) из оргстекла, нарезали за коробку конфет и улыбку соседи по офису. Но фреза самая малая оказалась чуть жирнее, пришлось поработать надфилем.
Ну вот и выходные, я выдвинулся на дачу.

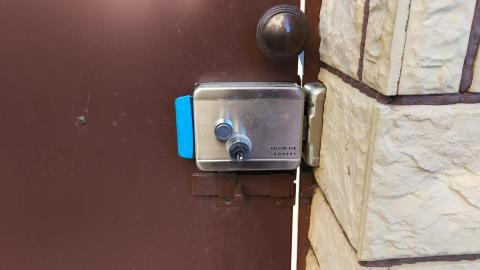

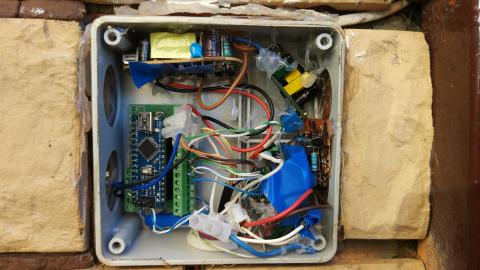

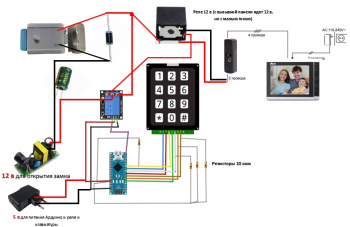

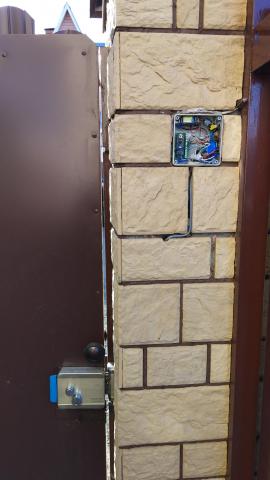

Для открытия электромеханического замка,нужно 12 в. Блок питания, питающий МК был 5 в., решение поставить повышающий dc-dc преобразователь с поднебесной для замка. Все подключил начал проверять, работает, но при подаче напряжения на соленоид замка дуня перезагружалась, кз на блок питания. Дальше больше, после подключения вызывной панели от видео домофона к замку, при нажатии кнопки открыть дверь не чего не происходило, малый ток на замок. Тянуть новые провода не вариант, были уже забетонированы на выходе из дома. Решил добавить еще одно реле для панели и поставить дополнительный блок питания на 12 в. для замка. После разбора/сбора, все заработало, МК перестал перезагружаться. Все это дело спрятал во влагозащищенную распаячную коробку, спрятал провода, клей, силикон и готово!
Провод для клавы обычная витуха 8.

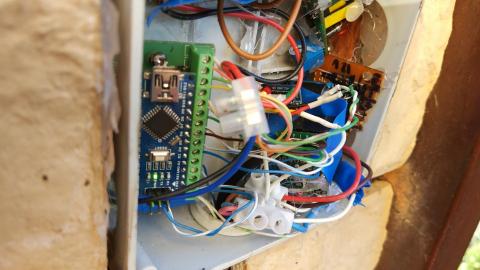

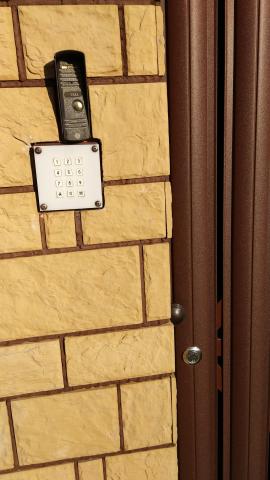

Фото ближе
Сам код во вложении.
В январе 2019 будет 1 год, полет нормальный
