Собранное в этой статье устройство по принципу схоже с электронными замками и ключами iButton, только максимально упрощено.

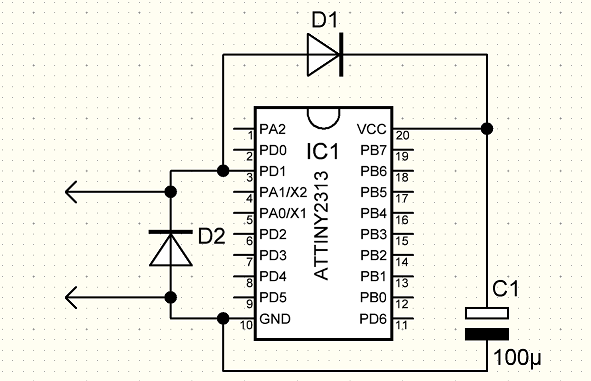

Схема ключа

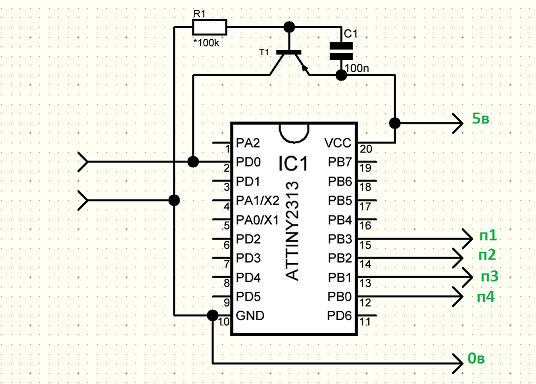

Схема замка

Шаговым двигателем МК управляет через готовый модуль собранный на L298N.

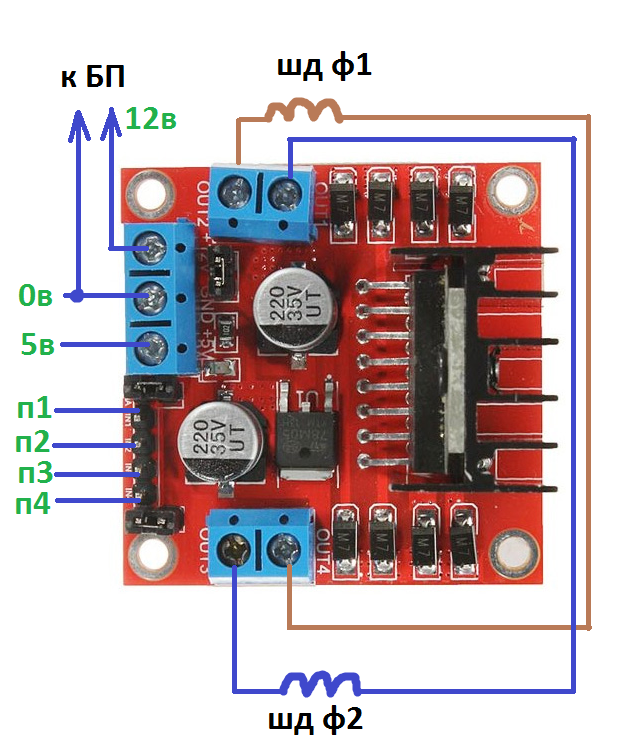

Схема подключения МК, БП и ШД к модулю L298N.

Немного о принципе действия. Ключ передает через UART пароль 4 байта в данном случае цифры 7, 8, 9, 10 цифры могут быть любыми от 0 до 255

   UDR=7;   _delay_ms(3);
   UDR=8;   _delay_ms(3);
   UDR=9;   _delay_ms(3);
   UDR=10;   _delay_ms(3);
второй МК получает пароль проверяет и управляет двигателем.

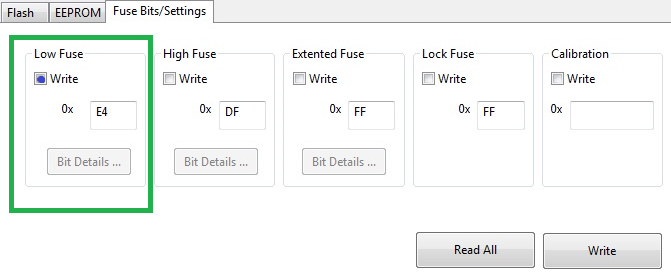

МК зашиты с помощью avrasp и extreme burner, фузы перешиты только low.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	МК AVR 8-бит	ATtiny2313	2
	Биполярный транзистор	КТ361Б	1
	Выпрямительный диод	1N4148	2
	Резистор	100 кОм	1	подбирается, ток кз разъма для ключа долженбыть 5-7мА
	Конденсатор	100uF 6V	1
	Конденсатор	100n	1
