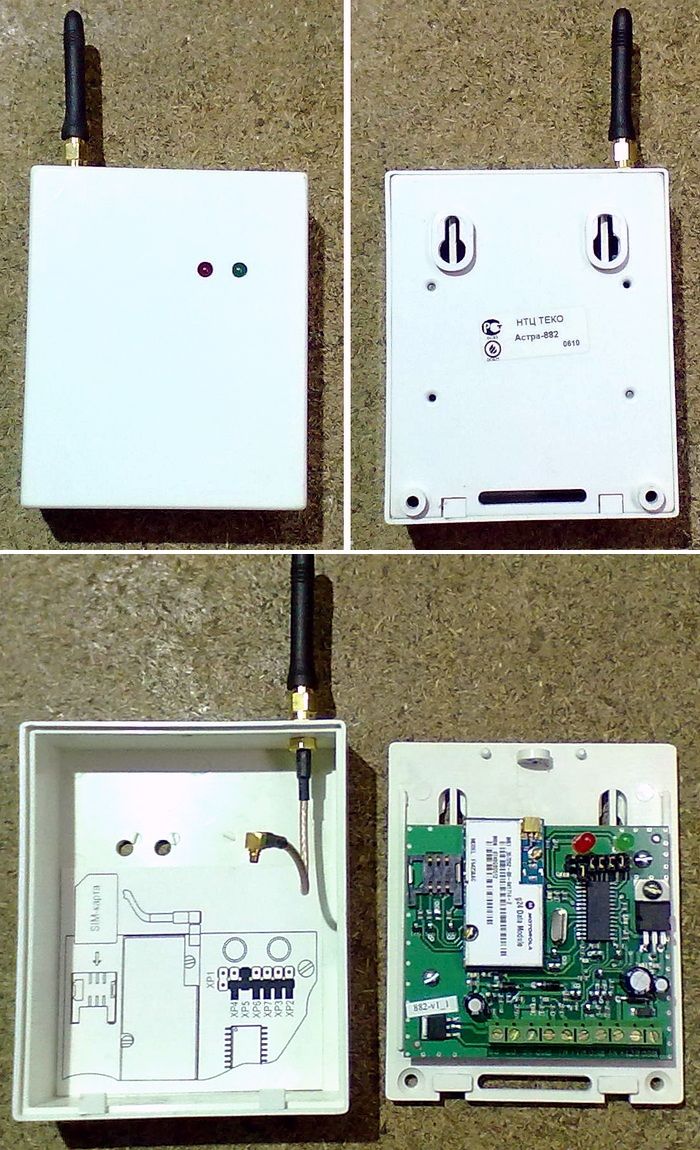

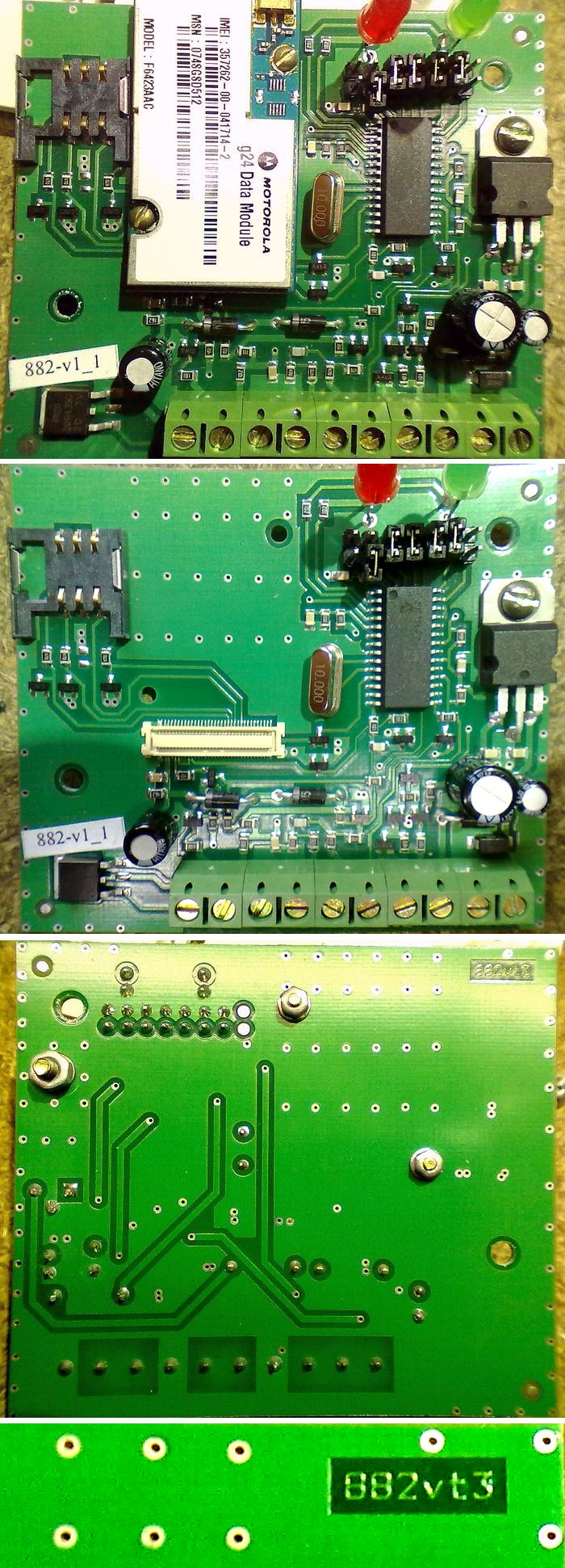

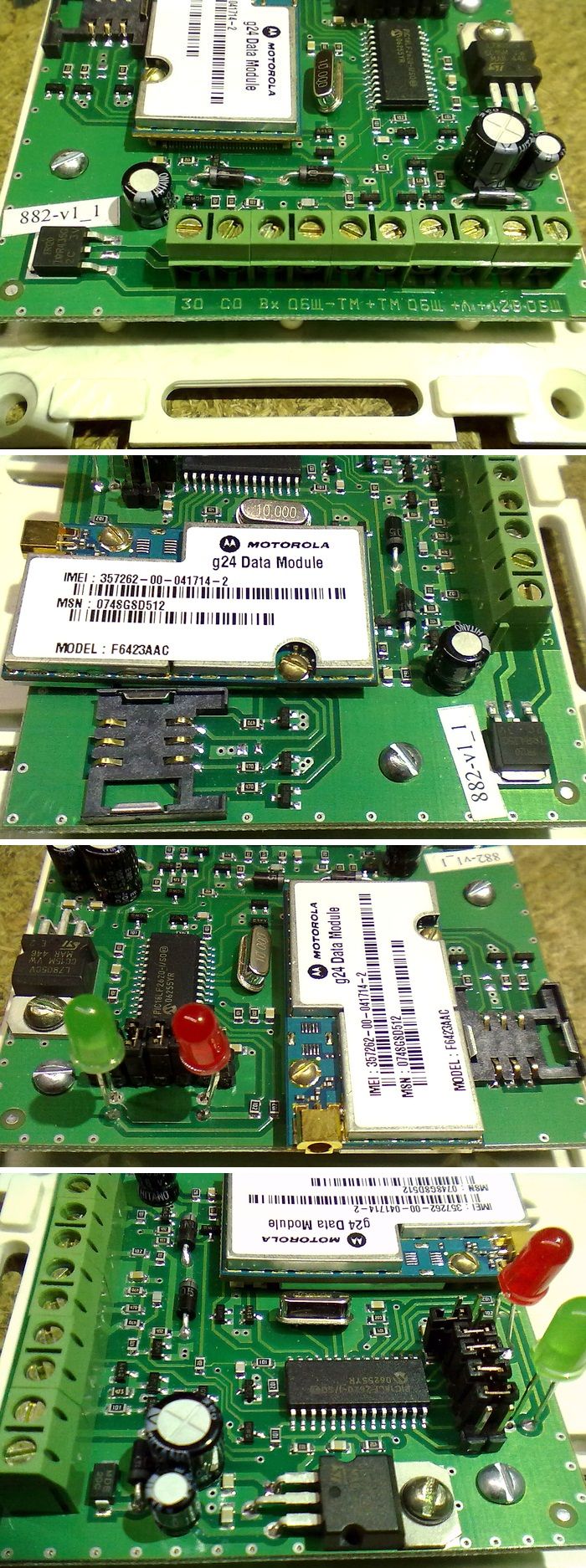

Внешний вид и печатная плата с разных сторон показаны на рис.1 — рис.3. Нумерации элементов нет, на плате вытравлено «882vt3» и имеется наклейка «882-v1_1». Инструкция на эту версию устройства в приложении.

Рис.1

Рис.2

Рис.3

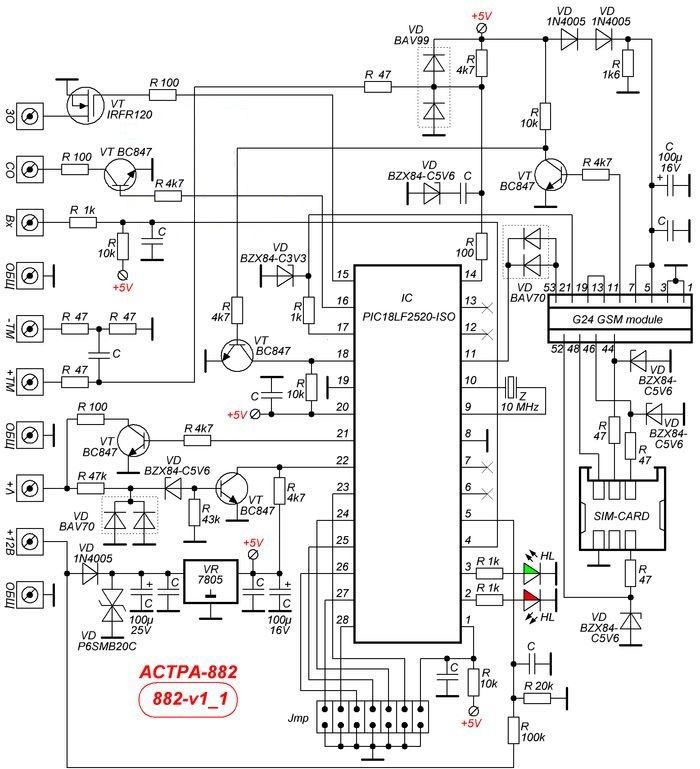

Схема – на рис.4. Почти все керамические smd конденсаторы стоят по питанию (их номинальное значение можно принять за 0,1 мкФ) и лишь один стоит в сигнальной цепи считывателя «Touch Memory» — его значение неизвестно.

Рис.4

Рисунок печатной платы сделан в программе Sprint-Layout , файл в приложении.

Андрей Гольцов, г. Искитим
