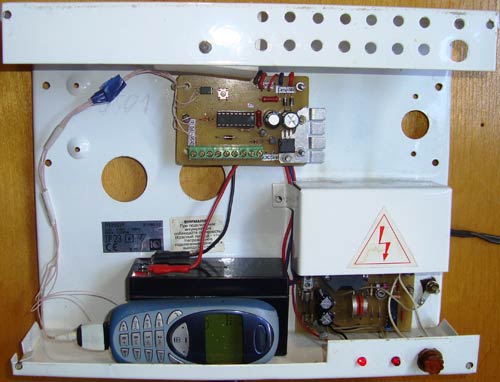

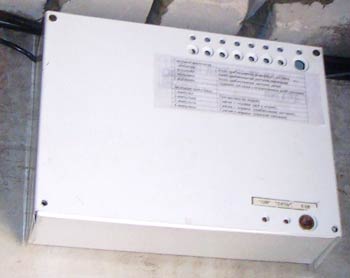

Представленную ниже GSM сигнализацию можно использовать для охраны дома, дачи, гаража и других обьектов. GSMK — самодельная сигнализация на базе GSM телефона с тремя зонами слежения: датчик двери, датчик движения и пожарный датчик.
Переключение в режим охраны и обратно производится при помощи ключа iButton DS1990, DC2000, (mod3) или при помощи обычной кнопки спрятанной в потайном месте. Контроллер способен запомнить 15 ключей, программирование и стирание ключей происходит при помощи одной кнопки. При её удержании в течении 5 секунд происходит стирание всех ключей и автоматом переходит в режим программирования ключей. Если память ключей пуста, то сигнализация работает в режиме потайной кнопки.
Данная система способна контролировать уровень разряда аккумуляторной батареи, если произойдет отключение сетевого напряжения, то система будет питаться от АКБ до тех пор, пока не упадёт напряжение до 8 вольт. Это сделано для того, чтобы не загубить аккумулятор, так как он не любят глубокого разряда. После восстановления сетевого напряжения, GSMK вновь перейдёт в тот режим, в котором была до отключения и начнёт заряжать АКБ.
Также о состоянии аккумулятора информирует индикатор-АКБ . Если он мигает, то напряжение близко к отключению аккумулятора.

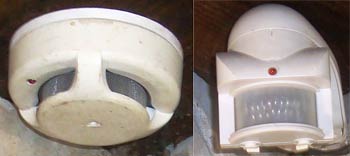

Теперь о датчиках, применяемых в данной GSM сигнализации. Могут применяться как с нормально замкнутыми контактами, так и нормально разомкнутыми контактами. Переключение предусмотрено в настройках программы. Чтобы войти в режим настройки, нужно нажать кнопку программирования и подать питание. При сработанном датчике происходит включение сирены и дозвона при помощи сотового телефона на запрограммированный номер.
| Вкл. Выкл. Ключом | Вход кнопка программирование + питание |
| 1- вспышка | 1 импульс вкл. Авто-постановки на Охрану 2 импульса выкл. Авто-постановки на Охрану |
| 2-вспышки | 1 импульс датчик двери на размыкание 2 импульса датчик двери на замыкание |
| 3-вспышки | 1 импульс датчик движения на размыкание 2 импульса датчик движения на замыкание |
| 4-вспышки | 1 импульс пожарный датчик на размыкание 2 импульса пожарный датчик на замыкание |
| ВЫХОД | Переход между режимами и выход кнопка программирования |
Включение телефона происходит автоматически при подаче питания. Подключить телефон можно двумя способами. Набор номера можно подключить при помощи кнопки дозвона или к TX- телефона. Номер дозвона забивается в первую ячейку сим карты.
| Световые импульсы | |
| 1- вспышка | Было срабатывание пожарного датчика |
| 2-вспышки | Было срабатывание датчика движения |
| 3-вспышки | Было срабатывание датчика двери |
| 4-вспышки | Падение питания с отключением всей системы |
| Звуковые импульсы | |
| 1-импульс | Постановка на охрану |
| 2-импульса | Снятие с охраны (всё в норме) |
| 3-импульса | Снятие с охраны (срабатывали датчики) |
| 4-импульса | Снятие с охраны (падение питания) |
Сигнализация способна оповещать о событиях которые произошли за ваше отсутствие. Если было событие, к примеру сработал один из датчиков, то после отработки тревоги произойдёт запись в память об этом датчике. Даже если пропадёт питание, событие не исчезнет. Чтобы стереть его, нужно нажать и удерживать ключом до длинного звукового подтверждения. Также при этом временно отключается авто-постановка на охрану, если она включена в настройках.
У каждого датчика свой сигнал тревоги, по которому можно определить в реальном времени какой из датчиков сработал.
*Датчик двери непрерывный звуковой сигнал.
*Датчик движения 3/4 звукового сигнала.
*Пожарный датчик 1/2 звукового сигнала.

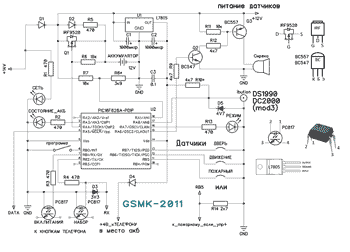

При наладке схемы хочу учесть две вещи:
1. Настройка резистора R8 определяет при каком пороге произойдёт отключение аккумулятора (защита от глубокого разряда)
2. Настройка резистора R10, это в том случае если используется ключ DC2000 (mod3) настройка тока питания ключа.
Также хочу отметить если выход у пожарного датчика во время тревоги логическая 1, то можно использовать дополнительный резистор R14.
Если телефон подключён к выводу RX телефона, то оптопару набор можно не использовать.

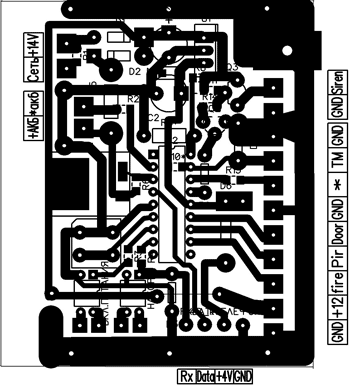

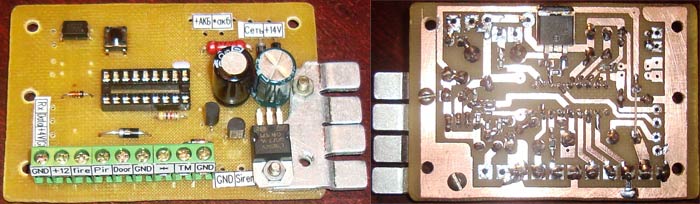

Схема и печатка разработана в программе Dip Trace v2.1.0.7
Ниже вы можете скачать архив с проектом Dip Trace, прошивкой и печатными платами.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | Линейный регулятор | L7805AB | 1 | |||
| U2 | МК PIC 8-бит | PIC16F628A | 1 | |||
| Q1 | MOSFET-транзистор | IRF9520 | 1 | |||
| Q2 | Биполярный транзистор | BC547 | 1 | |||
| Q3 | Биполярный транзистор | BC557 | 1 | |||
| Оптопара | PC817 | 2 | ||||
| D1, D2, D4 | Диод | 3 | ||||
| D3 | Стабилитрон | 3.3 В | 1 | |||
| D5 | Стабилитрон | 4.7 В | 1 | |||
| С1, С2 | Электролитический конденсатор | 1000 мкФ | 2 | |||
| С3 | Конденсатор | 0.1 мкФ | 1 | |||
| R1-R5, R13 | Резистор | 470 Ом | 6 | |||
| R6, R7, R11 | Резистор | 10 кОм | 3 | |||
| R8 | Резистор | 3.9 кОм | 1 | |||
| R9, R10, R12 | Резистор | 4.7 кОм | 3 | |||
| R14 | Резистор | 2.7 кОм | 1 | |||
| Светодиод | 3 | |||||
| Выключатель | 1 | |||||
| Аккумуляторная батарея | 12 В | 1 | ||||
| Сирена | 1 | |||||
