Принесли с вопросом «нельзя ли посмотреть, что такое непонятное в него встроено». Ну, что ж, давайте посмотрим.

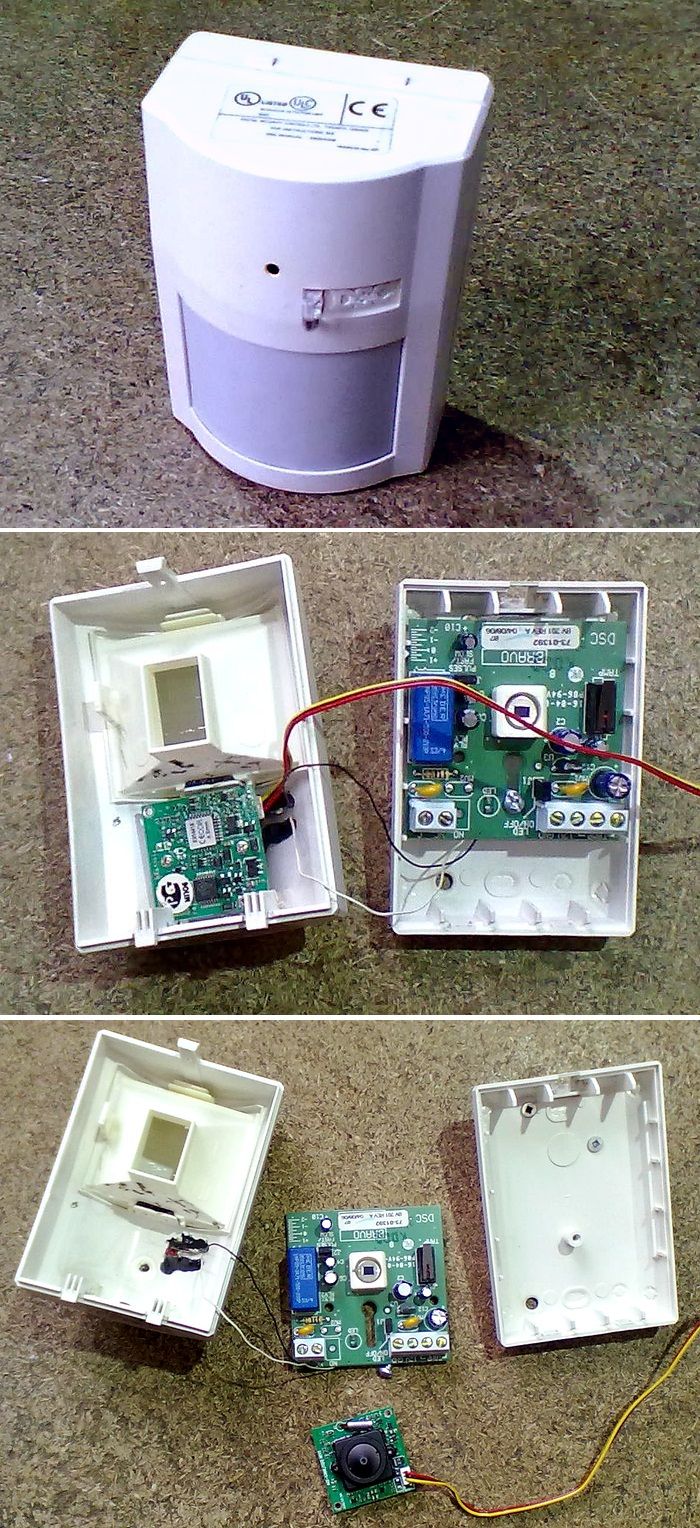

Сначала сам извещатель. Видно, что светодиод выпаян из платы, вклеен в переднюю крышку, а запитан по двум проводам. На плате есть наклейка с маркировкой «BV-201 REV A». Встраиваемый модуль тоже когда-то был вклеен (видны остатки термоклея), но сейчас свободно болтается:

Рис.1

Рис.2

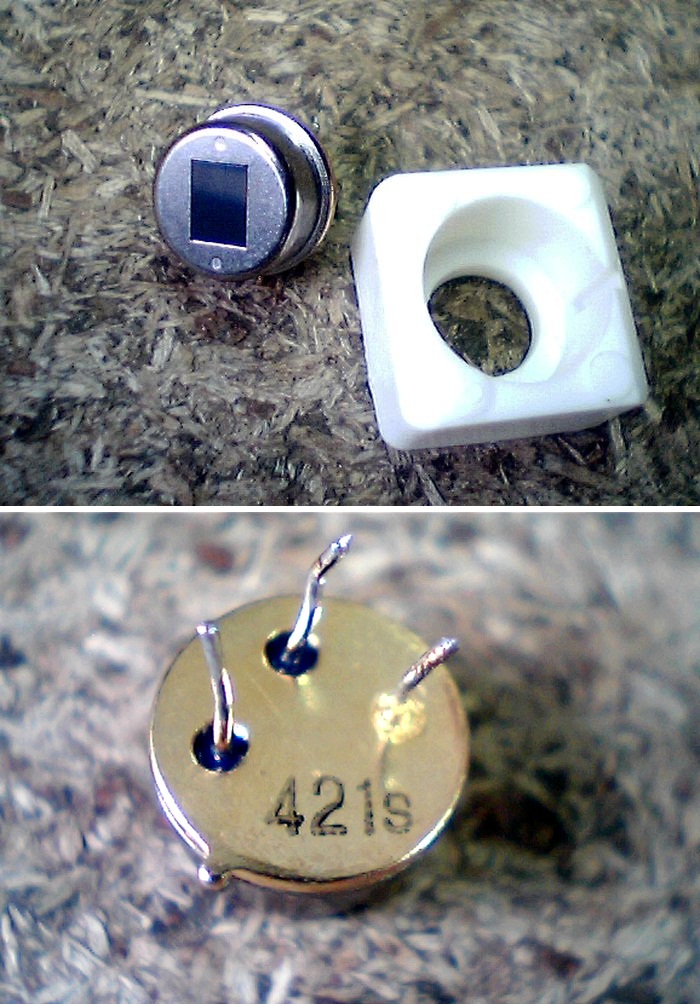

ИК-сенсор (датчик) незнакомый, со стороны выводов помечен как «421s», а спереди имеет две точки (от контактной сварки или какие-то другие «технологические» следы):

Рис.3

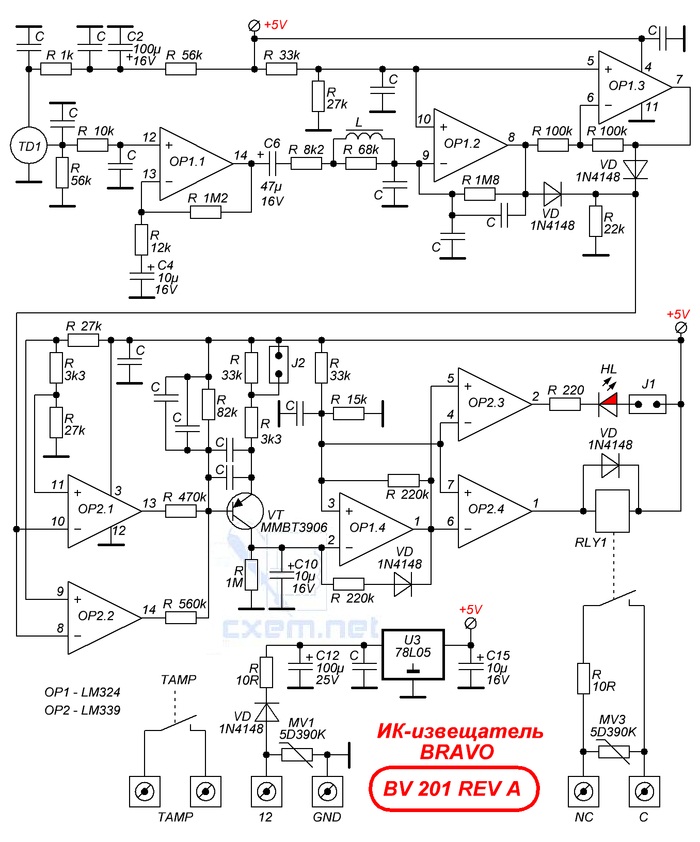

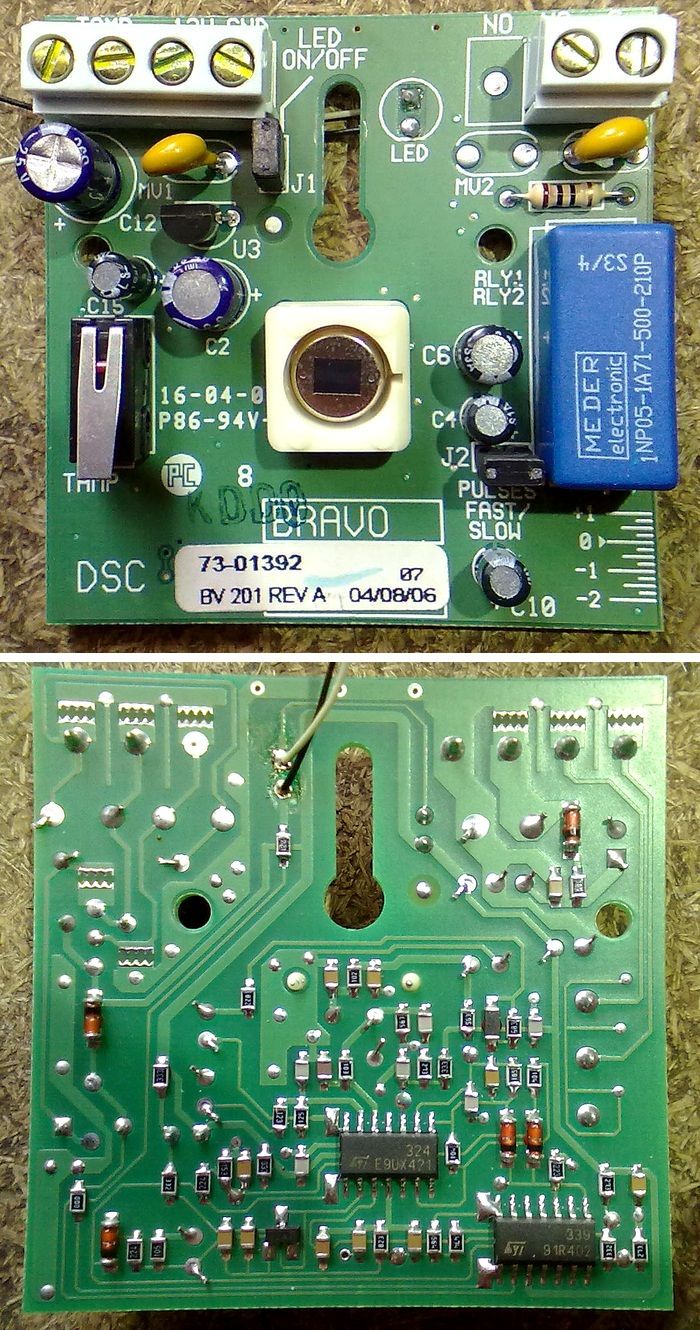

Схема несложная, почти «даташитовская» — на элементах ОР1.1, ОР1.2 и ОР1.3 собрана усилительная часть, ОР2.1 и ОР2.2 – компараторы, на транзисторе ММВТ3906 – узел с выбором скорости реагирования (перемычкой «J2»), затем на ОР1.4 часть, похожая на триггер Шмита, который управляет выходными компараторами ОР2.3 и ОР2.4. В рабочем состоянии извещателя ОР2.3 имеет на выходе «единичку» и контакты реле RLY1 замкнуты, а ОР2.4 – «нолик» и светодиод погашен.

Рис.4

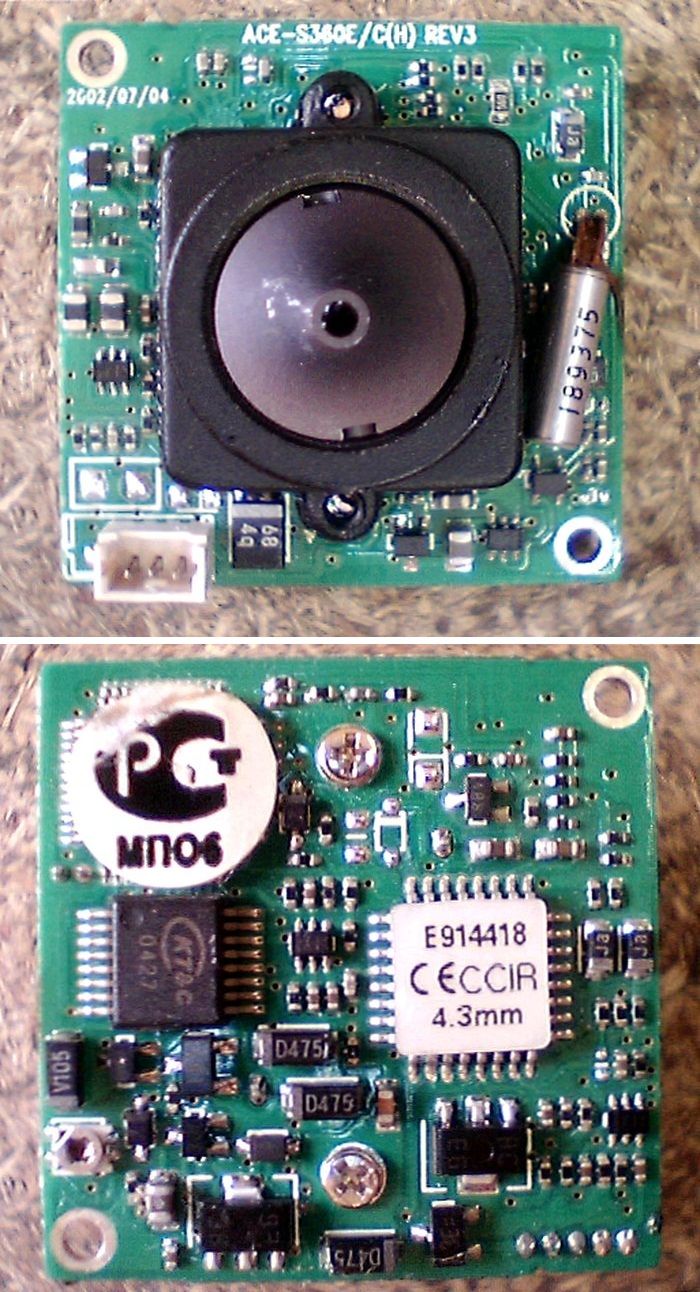

Переходим к встроенному модулю. Забиваем в поисковик «ACE-S360E/C(H) REV3» и узнаём, что это черно-белая модульная видеокамера с аналоговым выходом. Пишут, что 420 строк. По большей части схема этой камеры есть в сети, так что срисовывать её с печатной платы не будем – уж очень там всё мелкое и компактное:

Рис.5

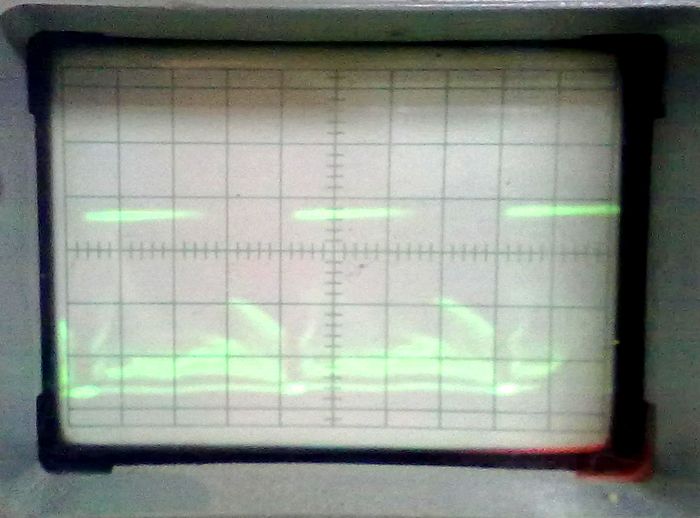

Ни монитора, ни телевизора с видеовходом под руками не было – смотрим сигнал осциллографом и, судя по тому, что при перемещении рук перед камерой меняется как форма сигнала, так и уровень, предполагаем, что камера рабочая (новые хозяева её потом подключили к монитору):

Рис.6

Андрей Гольцов, r9o-11, г. Искитим
