На этот раз в руки попался извещатель охранный поверхностный вибрационный ИО313-5 «ШОРОХ-2». Смотрим как устроен.

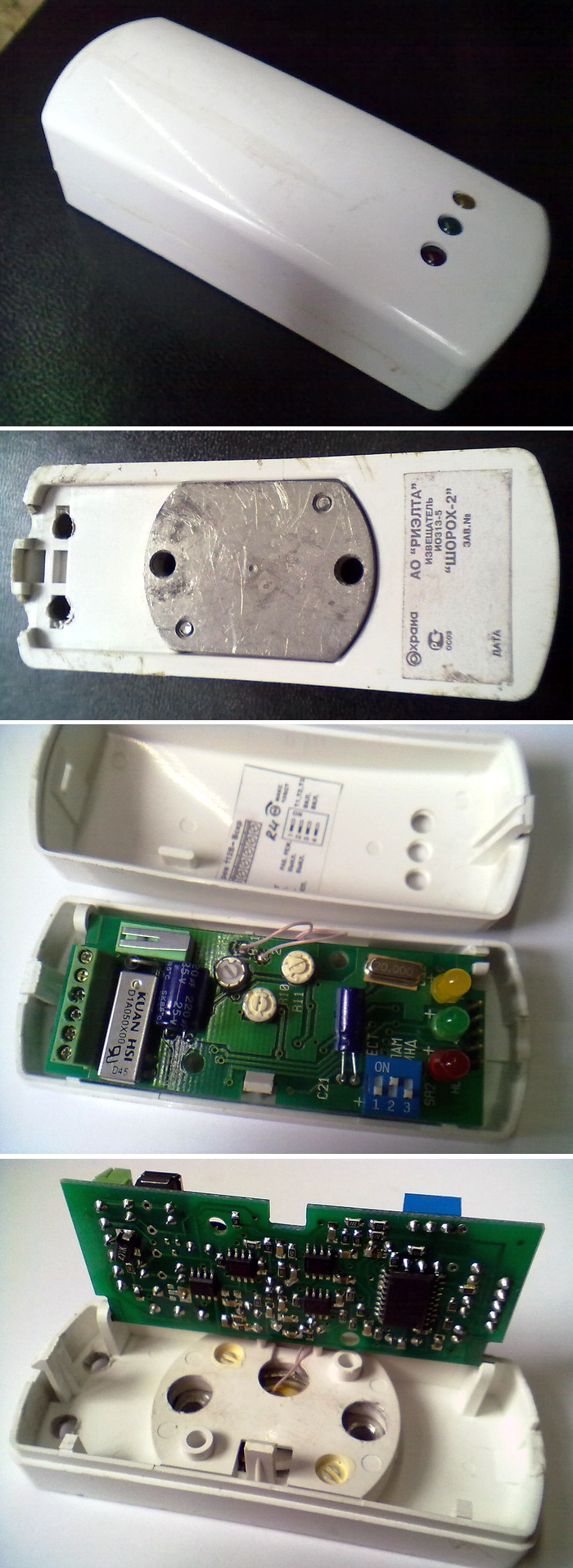

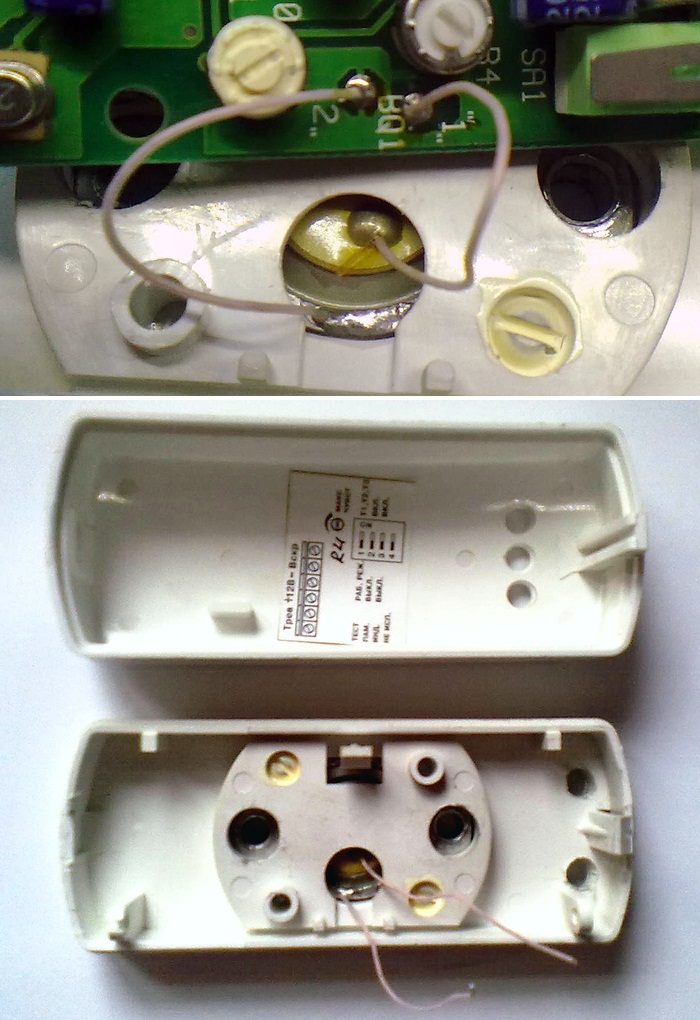

На рис.1 – внешний вид. Корпус состоит из двух половинок. Если снять верхнюю и отжать пластиковую защёлку, удерживающую плату, то, повернув плату, получаем доступ к отверстиям для крепления извещателя на рабочую поверхность и к обратной стороне печатной платы. От неё идут два провода к датчику вибрации (он очень похож на пьезоэлемент). Провода можно отпаять, а как их потом припаивать, видно на рис.2 – провод от внутренней части датчика идёт к «1», от внешней – к «2».
Рис.1
Рис.2

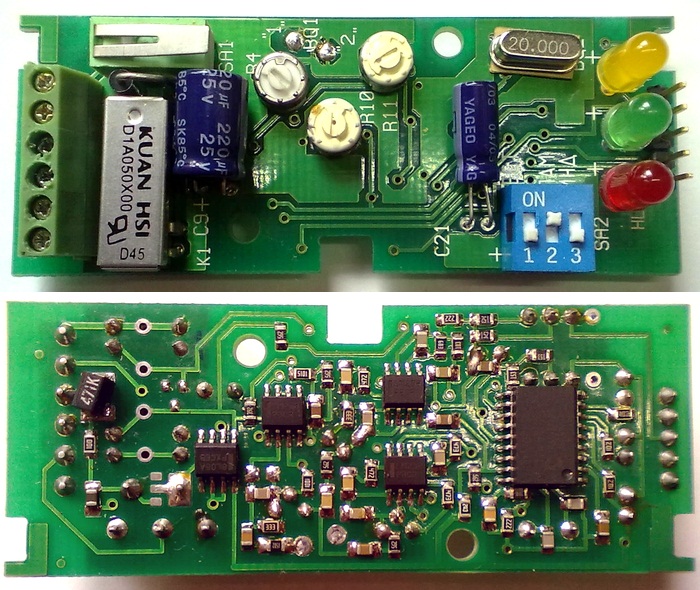

Вид на плату – на рис.3. Обозначение и нумерация элементов есть только на стороне установки «выводных» деталей, у «smd» элементов какие-либо обозначения отсутствуют.
Рис.3

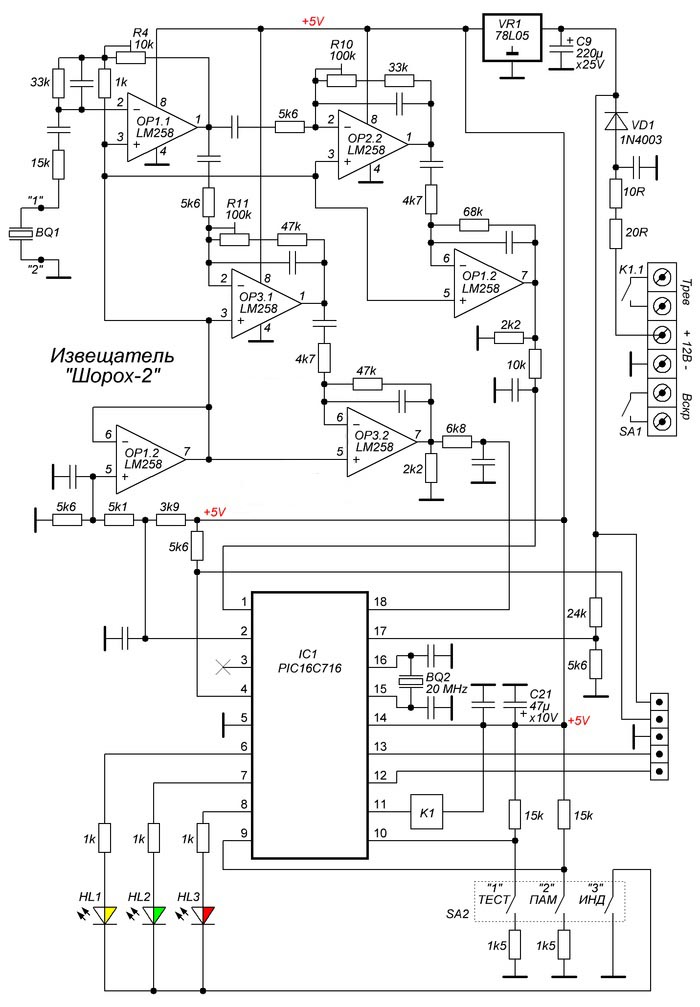

С платы была срисована схема (рис.4). Величины ёмкости керамических конденсаторов неизвестны, но их можно предположить, исходя из места установки. Например, стоящие «по питанию» могут быть от 47 нФ до 100 нФ, в цепях тактового генератора микросхемы PIC16C716 – от 15 пФ до 33 пФ. Некоторые сложности могут быть с конденсаторами, стоящими между каскадами и в цепях обратной связи, но можно попробовать всё это смоделировать в симуляторах (например, в RFSimm99).
Рис.4
На всякий случай в программе Sprint-Layout была нарисована печатная плата (файл находится в приложении).
Попробовал прочитать микросхему PIC16C716, но ничего не получилось (с PIC-ами раньше дело не имел и, возможно, не разобрался с подключением или с установками в программе PonyProg2000).
Документация на извещатель, найденная в сети, также находится в приложениях к тексту.
Андрей Гольцов, r9o-11, г. Искитим
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Только элементы, обозначенные на печатной плате | |||||||
| VD1 | Выпрямительный диод | 1N4002 | 1 | ||||
| HL1 | Светодиод | L-513YD | 1 | жёлтый | |||
| HL2 | Светодиод | L-513GD | 1 | зелёный | |||
| HL3 | Светодиод | L-513HD | 1 | красный | |||
| R4 | Подстроечный резистор | PV32H 10кОм | 1 | ||||
| R10, R11 | Подстроечный резистор | PV32H 100кОм | 2 | ||||
| C9 | Электролитический конденсатор | 220 мкФ 25В | 1 | ||||
| C21 | Электролитический конденсатор | 47 мкФ 10В | 1 | ||||
| BQ2 | Кварцевый резонатор | 20 МГц | 1 | HC49US, "усечённый" | |||
| SA1 | Микропереключатель | DM3A125VAC | 1 | ||||
| SA2 | DIP-переключатель | SWD1-3 | 1 | замена на ВДМ1-3 | |||
| Клемник парный винтовой на плату | Серия 308 | 3 | шаг 2,54 мм | ||||
