GSM-охрана на сегодняшний день является наиболее перспективным и, лишенным многих недостатков, средством контроля за удаленными объектами. Радиоканальная система безопасности GSM предназначена для обеспечения охраны, пожарной сигнализации на удаленных объектах.

Описываемая GSM система охранной сигнализации работает совместно с практически любым мобильным телефоном. Телефон используется в качестве GSM передатчика. В случае срабатывания тревоги передается СМС или производится звонок пользователю.

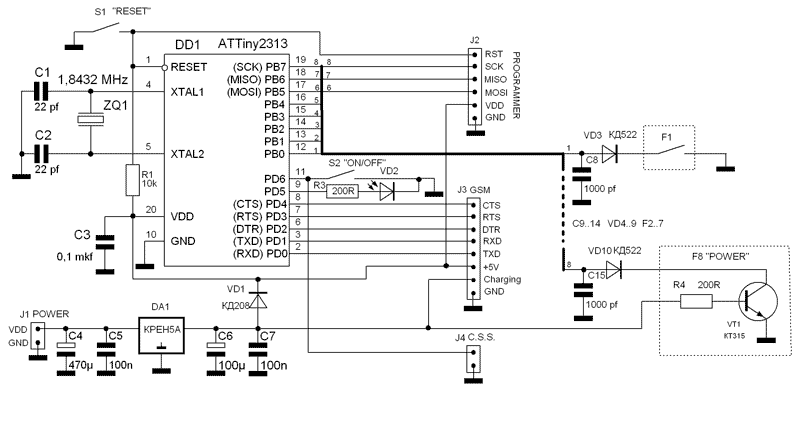

Конструкция охранной GSM-системы:
В основе устройства лежит микроконтроллер ATTiny2313 фирмы Atmel.
Питание устройства производится от любого из двух источников: аккумулятора GSM-телефона или внешнего питания. При включенном внешнем питании МК питается от него и производится зарядки АКБ телефона, а при его отсутствии – от АКБ телефона.
К разъему J2 «PROGRAMMER» подключается программатор для программирования МК.
К выводам МК через разъем J3 подключается мобильный телефон. Обмен данных между МК и мобильным телефоном осуществляется под средством АТ-команд. Линии RxD и TxD телефона подключены к последовательному порту МК. Помимо линий RxD и TxD телефон еще подключен через линии CTS, RTS, DTR, что обеспечивает совместную работу устройства практически со всеми мобильными телефонами.
К выводам PB0-PB7 микроконтроллера подключаются датчики. Для предотвращения влияния ВЧ помех на шлейфы датчиков устанавливаются конденсаторы C8-C15. Датчики срабатывают на разрыв, при отсоединении от общего, тем самым предотвращена возможность перерезать шлейфы датчиков. Диоды VD3-VD10 защищают МК от попадания повышенного напряжения со шлейфов датчиков.
В качестве одного из датчиков (на схеме F8) можно использовать датчик наличия внешнего питания охранной системы.
Для того чтобы пользователь смог следить за работой устройства к выводу МК подключен сигнальный светодиод VD2.

При правильном монтаже устройство не требует настройки и начинает работать сразу.

Устройство собрано на одностороннем фольгированном стеклотекстолите, размерами 30?35 мм, с применением SND компонентов. Детали, не установленные на плате, устанавливаются навесным монтажом.

Описание сигналов светодиода VD2:
а) горит — наличие питания на устройстве;
б) 1 длинный 1 короткий — ошибка в обмене данных с телефоном (телефон не поддерживает АТ-команды или повреждено соединение с телефоном);
в) 1 длинный 2 коротких — повреждение соединения с телефоном (повреждена линия CTS);
г) 1 длинный 3 коротких — нет номера в первой ячейке;
д) мигает — включен режим охраны.

Включение и выключение режима охраны может производиться:
а) «сбросом вызова» с определенного телефона на телефон охранной системы;
б) включением переключателя S2 (кодового включателя и т.п.)
Выключен режим охраны, может быть только таким же способом, каким был включен.
При включении охраны путем «сброса вызова» на выводе, к которому подключен переключатель S2, устанавливается логический «0». Таким образом, данная охранная система, через разъем J4 «C.S.S.» («Central Security System») может быть синхронизирована с работой центральной охранной системы.

Для работы устройства необходимо сконфигурировать мобильный телефон:
а) В первой ячейке телефонной книги на сим-карте необходимо записать номер, с которым будет работать охранная система (отправлять на него СМС, звонить, включатся и выключатся при сбросе вызова только с этого номера);
б) В ячейках с 1 по 8 на сим-карте необходимо записать СМС сообщения, которые будут отправляться при срабатывании определенного датчика (В первой ячейке СМС первого датчика, во второй — второго датчика и т.д.).

Охранная система работает совместно со всеми телефонами, которые поддерживают АТ-команды:
Simiens — все серии, кроме серий A (индекс серии выше 35).
Sony Erricson,
Samsung,
Nokia,
Motorola,
Alcatel и др.

Преимущества данной охранной системы над существующими аналогами:
1. Данная система работает практически со всеми GSM телефонами, поддерживающими АТ-команды.
2. Есть возможность пользователям самим вводить текст СМС.
3. Включение и выключение системы «путем сброса вызова» (не все телефоны поддерживают)
4. Синхронизация с центральной охранной системой.

Существует 2 версии прошивки: ДЕМО (с ограниченным набором функций) и платная (за приобретением обращайтесь к автору)

Ограничения ДЕМО-версии прошивки:
 — отсутствует возможность включения/выключения режима охраны «сбросом вызова»
 — отсутствует возможность синхронизации с центральной охранной системой
 — количество датчиков — 1 (на PB0)
 — нет отправки СМС при срабатывании датчика, только звонок
 — максимум 2 включения режима охраны, после чего необходима перепрошивка МК

Скачать ДЕМО-версию прошивки, а также печатную плату устройства в формате Layout 4 можно ниже

Все вопросы по работе схемы, приобретению прошивки и т.п. вы можете задать автору схемы: gsm-security@inbox.ru

Обсуждение схемы на форуме

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DD1	МК AVR 8-бит	ATtiny2313	1
DA1	Линейный регулятор	LM7805	1	КРЕН5А
VT1	Биполярный транзистор	КТ315А	8
VD1	Диод	КД208А	1
VD2	Светодиод		1
VD3-VD10	Диод	КД522А	8
С1, С2	Конденсатор	22 пФ	2
С3	Конденсатор	0.1 мкФ	1
С4	Электролитический конденсатор	470 мкФ	1
С5, С7	Конденсатор	100 нФ	2
С6	Электролитический конденсатор	100 мкФ	1
С8-С15	Конденсатор	1000 пФ	8
R1	Резистор	10 кОм	1
R3, R4	Резистор	200 Ом	9
ZQ1	Кварц	1.8432 МГц	1
S1, S2	Выключатель		2
J1, J4	Разъем		2
J2	Разъем		1
J3	Разъем		1
F1-F8	Датчик		8
